商品の詳細:
お支払配送条件:
|
| タイプ: | IGBTモジュール | パッケージ: | 新しいオリジナルF00R12KT4: 1200V 200A IGBTモジュール、低VCE(sat)、高い短絡耐久性、低いスイッチング損失、産業用モータードライブおよび高出力UPS向けの高絶縁性 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | 鉛フリーステータス: | Rohs準拠 |
| 配送業者: | DHL\UPS\Fedex\EMS\HK Post、DHL、UPS、Fedex、EMS | ||
| ハイライト: | 600V 50A IGBT 電源モジュール,低 VCE (衛星) PIM モジュール,銅基板 NTCモーター駆動モジュール |
||

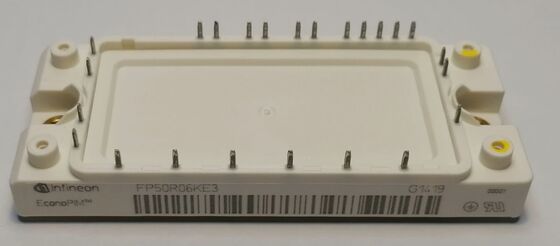

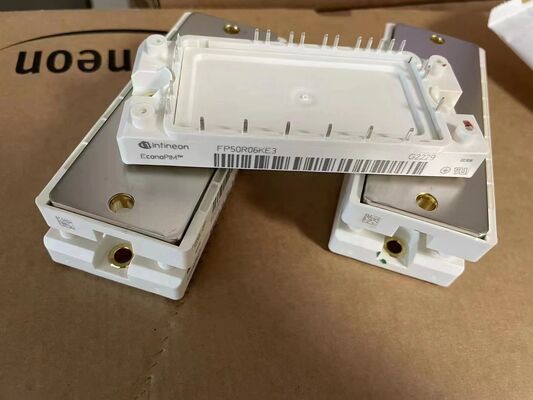

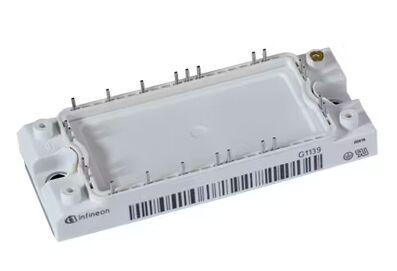

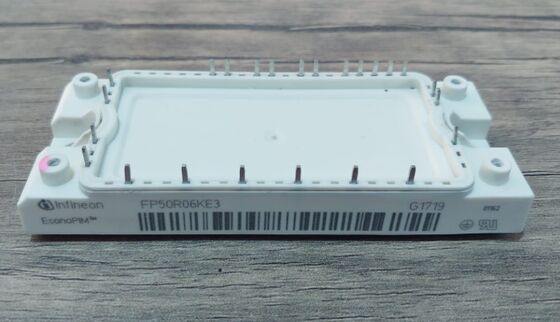

FP50R06KE3 600V 50A PIMモジュール 低VCE(sat) 低スイッチング損失 内蔵NTC 銅ベースプレート 高スイッチング周波数 モーター駆動およびUPS用
特徴
600V / 50A PIM (パワーインテグレーテッドモジュール)
統合トポロジー: 3相整流器、3相インバータ、ブレーキチョッパ
先進的なトレンチ/フィールドストップIGBT3およびエミッタ制御3ダイオード
低スイッチング損失 高効率のため
低寄生インダクタンスモジュール設計
銅ベースプレート最適化された熱拡散のため
内蔵NTC温度センサー
高スイッチング周波数対応
コンパクトなEconoPIM™ 2ハウジングはんだ付け可能なピン付き
用途
産業用モーター駆動: ポンプ、ファン、コンプレッサー、汎用ACドライブ用
無停電電源装置 (UPS)
再生可能エネルギーシステム (例: 太陽光発電インバータ)
溶接装置
電源ユニット
医療機器
家電製品
説明
FP50R06KE3は、InfineonのEconoPIM™ 2ファミリーの、高度に統合された600V、50Aパワーインテグレーテッドモジュール（PIM）です。。単一のコンパクトで絶縁されたモジュールに、3相整流ブリッジ、3相IGBTインバータブリッジ、およびブレーキチョッパを組み合わせています。先進的なトレンチ/フィールドストップIGBT3およびエミッタ制御3ダイオード技術で構築されており、低スイッチング損失と高効率を実現するように設計されています。モジュールは、正確な熱監視のための内蔵NTC温度センサー、最適化された熱拡散のための銅ベースプレートを備え、高い信頼性と電力密度を実現するように設計されています。構成に応じて、150℃または175℃までの拡張動作温度をサポートします。情報
カテゴリ
|
ディスクリート半導体製品
|
トランジスタ
IGBT
IGBTモジュール
メーカー
|
|
|
Infineon Technologies
|
シリーズ
|
|
|
EconoPIM™3
|
パッケージ
|
|
|
バルク
|
部品ステータス
|
|
|
販売中
|
IGBTタイプ
|
|
|
溝付きフィールドカットオフ
|
構成
|
|
|
(3) 対向位相計器
|
電圧 - コレクタブレークダウン (最大)
|
|
|
600 V
|
電流 - コレクタ (IC) (最大)
|
|
|
60 A
|
電力 - 最大
|
|
|
190 W
|
Vce(on) (最大) (異なるVge, ICでの値)
|
|
|
1.9V @ 15V,50A
|
電流 - コレクタカットオフ (最大)
|
|
|
1 mA
|
入力容量 (Cies) (異なるVCEでの値)
|
|
|
3.1 nF @ 25 V
|
入力
|
|
|
標準
|
NTCサーミスタ
|
|
|
は
|
動作温度
|
|
|
-40℃～150℃ (TJ)
|
取り付けタイプ
|
|
|
ベースマウント
|
パッケージ/エンクロージャ
|
|
|
モジュール
|
図面
|
