商品の詳細:
お支払配送条件:
|
| タイプ: | IGBTモジュール | パッケージ: | 新しいオリジナルF00R12KT4: 1200V 200A IGBTモジュール、低VCE(sat)、高い短絡耐久性、低いスイッチング損失、産業用モータードライブおよび高出力UPS向けの高絶縁性 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | 鉛フリーステータス: | Rohs準拠 |
| 配送業者: | DHL\UPS\Fedex\EMS\HK Post、DHL、UPS、Fedex、EMS | ||
| ハイライト: | 1200V 25A IGBT 電源モジュール,NTC付きPIM IGBTモジュール,モーター駆動用PressFIT IGBTモジュール |
||

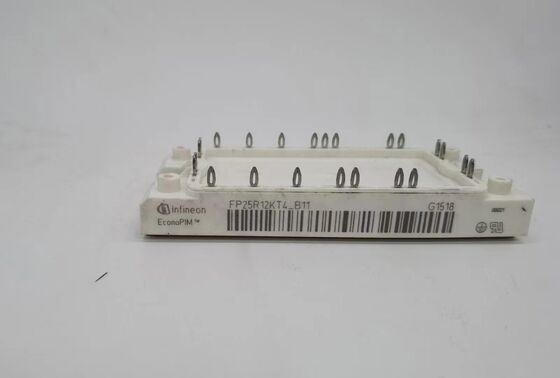

FP25R12KT4 B11 1200V 25A PIM IGBTモジュール 低スイッチング損失 TrenchStop IGBT4 統合NTC 絶縁銅ベースプレート 150℃動作 PressFIT技術 モーター駆動用
特徴
1200V / 25A PIM (パワーインテグレーテッドモジュール)
統合トポロジー: 3相整流器、3相インバータ、ブレーキチョッパ
先進TRENCHSTOP™ IGBT4およびエミッタ制御ダイオード
高効率のための低スイッチング損失
統合NTC温度センサー
絶縁銅ベースプレート (優れた熱性能)
高電力および熱サイクル能力
拡張動作温度 (Tvj op = 150℃)
PressFITコンタクト技術 (はんだフリー、信頼性の高いアセンブリ)
コンパクトEconoPIM™ 2ハウジング
用途
モーター駆動
サーボ駆動
説明
FP25R12KT4 B11は、InfineonのEconoPIM™ 2ファミリの、高度に統合された1200V、25Aパワーインテグレーテッドモジュール(PIM)です。単一のコンパクトで絶縁されたモジュールに、3相整流器ブリッジ、3相IGBTインバータブリッジ、およびブレーキチョッパを組み合わせています。先進のTRENCHSTOP™ IGBT4およびエミッタ制御4ダイオード技術で構築されており、低スイッチング損失と高効率のために設計されています。このモジュールは、正確な熱監視のための統合NTC温度センサー、優れた放熱のための絶縁銅ベースプレートを備え、高電力および熱サイクル能力のために設計されています。150℃までの拡張動作温度をサポートし、信頼性の高いはんだフリーアセンブリのための堅牢なPressFITマウント技術で利用可能です。情報
カテゴリ
|
ディスクリート半導体製品
|
トランジスタ
IGBT
IGBTモジュール
メーカー
|
|
|
Infineon Technologies
|
シリーズ
|
|
|
EconoPIM™ 2
|
パッケージ
|
|
|
トレイ
|
部品ステータス
|
|
|
販売中
|
IGBTタイプ
|
|
|
溝付きフィールドカットオフ
|
構成
|
|
|
(3) 対向位相機器
|
電圧 - コレクタブレークダウン (最大)
|
|
|
1200 V
|
電流 - コレクタ (IC) (最大)
|
|
|
25 A
|
電力 - 最大
|
|
|
160 W
|
Vce(on) (最大) (異なるVge, ICで)
|
|
|
2.15V @ 15V,25A
|
電流 - コレクタカットオフ (最大)
|
|
|
1 mA
|
入力容量 (Cies) (異なるVCEで)
|
|
|
1.45 nF @ 25 V
|
入力
|
|
|
三相ブリッジ整流器
|
NTCサーミスタ
|
|
|
は
|
動作温度
|
|
|
-40℃ ~ 150℃(TJ)
|
取り付けタイプ
|
|
|
ベースマウント
|
パッケージ/エンクロージャ
|
|
|
モジュール
|
ベンダーデバイスパッケージ
|
|
|
AG-ECONO2B
|
図面
|
