商品の詳細:
お支払配送条件:
|
| タイプ: | IGBTモジュール | パッケージ: | 新しい、オリジナル |
|---|---|---|---|
| 状態: | 新しい、オリジナル | 鉛フリーステータス: | Rohs準拠 |
| 配送業者: | DHL\UPS\Fedex\EMS\HK Post、DHL、UPS、Fedex、EMS | ||
| ハイライト: | 1200V 100A IGBT power module,UPS用の低損失 IGBT モジュール,NTC付きコンパクト IGBT モジュール |
||

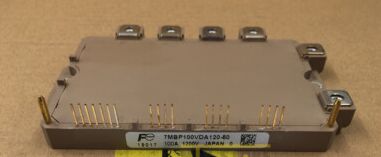

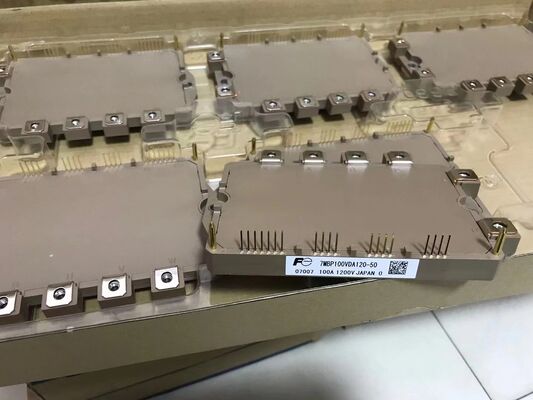

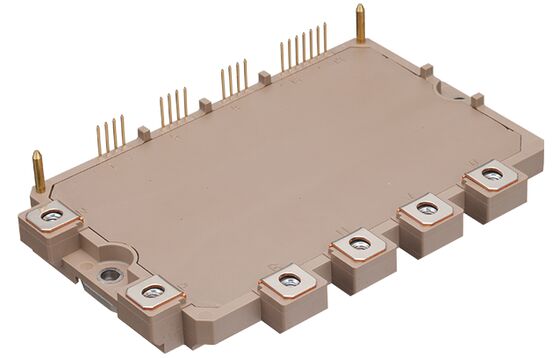

7MP100VDA120-50 1200V 100A IGBTモジュール 低Vce(sat) 2.5V 低損失 高短絡耐性 統合NTC コンパクトパッケージ 産業用ドライブおよびUPS向け
特徴
IGBTのジャンクション温度を直接検出することによる温度保護
低電力損失とソフトスイッチング
過熱保護付き高性能・高信頼性IGBT
内蔵制御回路の部品点数を大幅に削減することによる信頼性の向上
用途
産業用モータドライブ: ポンプ、ファン、コンプレッサー、コンベアシステム用。
無停電電源装置 (UPS): 中電力三相システム用。
太陽光発電インバータ: 商用および小規模ユーティリティ規模の太陽光発電システム用ストリングインバータ。
溶接機器:
汎用産業用インバータおよび周波数変換器。
説明
「7MP100VDA120-50」は、産業用途における堅牢で効率的な電力変換のために設計された高性能IGBTモジュールです。1200Vのブロック電圧と100Aの電流定格を備え、中電力システムに適しています。先進的なIGBTおよびフライホイールダイオード技術を利用し、低コレクタ-エミッタ飽和電圧（Vce(sat)）を実現して伝導損失を低減し、最適化されたスイッチング特性を提供して全体的な電力損失を管理します。このモジュールは、高い短絡耐性や、正確な温度監視と保護のための統合された負温度係数（NTC）サーミスタなどの機能を組み込み、高い信頼性で設計されています。コンパクトで堅牢なパッケージ設計は、要求の厳しい産業環境での信頼性の高い動作を保証します。
情報
| 構造 | IPM |
|---|---|
| シリーズ | Vシリーズ（第6世代） |
| インバータ部VCES（V） | 1200 |
| インバータ部IC（A） | 100 |
| インバータ部VCE(sat)（V） | 1.7 |
| 制御ユニットVCC（V） | 15 |
| 制御ユニットIOC [INV](A) | 150 |
| 制御ユニットVUV（V） | 12.5 |
| 制御ユニットTjOH（℃） | 150 |
| アラーム信号ホールド時間 OC (ms) | 2 |
| アラーム信号ホールド時間 UV (ms) | 4 |
| アラーム信号ホールド時間TjOH（ms） | 8 |
| Tvj max(℃) | 150 |
| Tc(℃) | -20 ～ 110 |
| Tstg（℃） | -40 ～ 125 |
| パッケージ | P630 |
| 幅 (mm) | 84 |
| 寸法（長さ）（mm） | 128.5 |
| 重量 (g) | 290 |
図面
