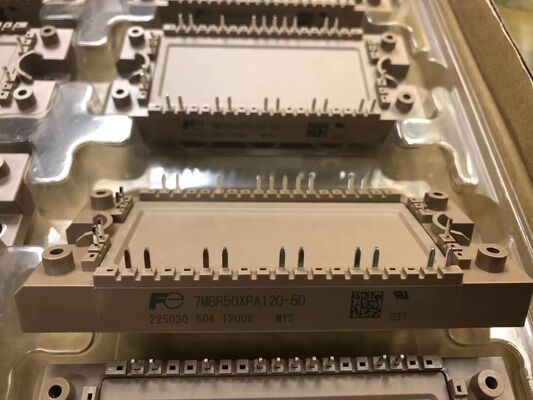

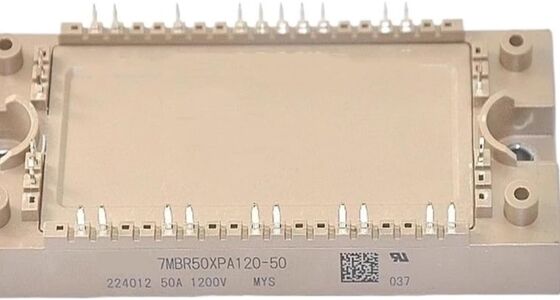

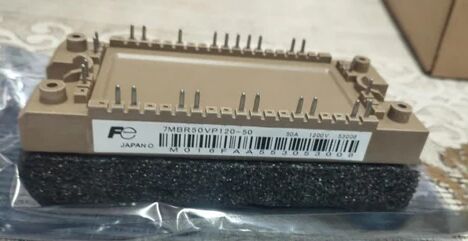

7MBR50XPA120-50 1200V 50A PIM モジュール 統合直直器 インバーター 低損失 高隔離 組み込み NTC コンパクト パッケージ 産業用モータードライブとUPS
特徴
パワー統合モジュール (PIM)
1200V / 50A レーティング
統合機能:3相直線器と3相インバーター
低 VCE (衛星) IGBT と低 Vf ダイオード(高効率)
高度な電気隔離
内蔵NTC温度センサー
コンパクトで孤立したパッケージ
システム設計と組み立てを簡素化する
産業用 に 高い 信頼性
申請
コンパクト産業用ACモータードライブ/変速周波数ドライブ (VFD):ポンプや扇風機や軽い機械のために
一般用途のインバーター
断絶しない電源 (UPS) システム
サーボドライブとモーション制御システム
装置のモーター制御厳しい環境で
記述
について7MBR50XPA120-50工業用モーター駆動装置とインバーター用装置用のコンパクトで効率的なオールインワンパワーステージを提供するために設計された高度に統合されたパワー統合モジュール (PIM) です.フリーホイリングダイオードと3相IGBTインバーターブリッジを1つに統合1200V と 50A の電源で,外部の部品数を最小限に抑えることで,システムサイズと設計の複雑さを大幅に削減できます.このモジュールは高効率のために低飽和電圧IGBTと低前電圧二极管を使用しています安全のために高い電気隔離を提供し,信頼性の高い温度モニタリングと保護のために内蔵NTC熱istorが含まれています.この統合されたアプローチは,システム全体の信頼性を高め,熱管理を簡素化します.
情報
| 構成 | PIM |
|---|---|
| シリーズ | Xシリーズ (7代目) |
| インバーターVCES(V) | 1200 |
| インバーター私はC について(A) | 50 |
| インバーター,ブレーキTvjマックス ((°C) | 175 |
| インバーター,ブレーキTvjopマックス ((°C) | 175 |
| 変換機Tvjマックス ((°C) | 150 |
| 変換機Tvjopマックス ((°C) | 150 |
| Tc(°C) | 125 |
| Tstg(°C) | -40から125まで |
| パッケージ | M719 |
| ターミナルタイプ | 溶接ピン |
| サイズ幅 (mm) | 45 |
| サイズ長さ (mm) | 107.5 |
| 純質量 (グラム) | 200 |
図面
