商品の詳細:
お支払配送条件:
|
| 定位電圧 AC IEC: | 690V | アンペア評価: | 125 A |
|---|---|---|---|
| Rohs準拠: | はい | 製品の幅: | 40 mm |
| 製品の長さ: | 135 mm | 製品の高さ: | 64のmm |
| ハイライト: | 1200V 100A IGBT power module,IGBT module with brake chopper,industrial drive IGBT module |
||

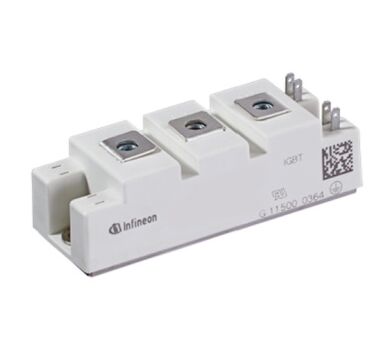

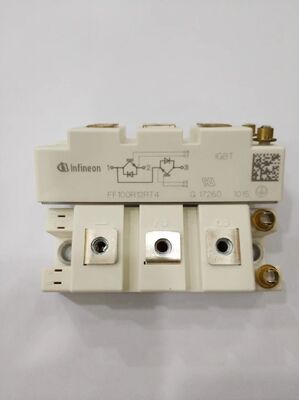

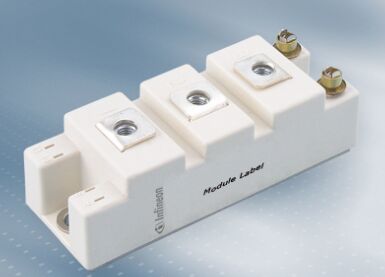

FF100R12RT4 1200V/100A 3-in-1 IGBTモジュール ブレーキチョッパー内蔵 低VCE(sat) 高速スイッチング 低損失 産業用ドライブおよびUPSシステム向け絶縁ベースプレート内蔵
特徴
拡張動作温度
低スイッチング損失
低VCEsat
Tvjop=150℃
正の温度係数を持つVcEsat
絶縁ベースプレート
標準ハウジング
用途
高出力コンバータ
モータドライブ
UPSシステム
説明
FF100R12RT4は、完全な三相インバータとブレーキチョッパー回路を単一のコンパクトパッケージに組み合わせた、高度に統合されたIGBTパワーモジュールです。1200Vおよび100A定格で、モータ制御および電力変換のための省スペースで信頼性の高いソリューションを提供します。このモジュールは、低コレクタ-エミッタ飽和電圧（VCE(sat)）と低スイッチング損失を特徴とし、高効率と高性能を実現するように設計されています。
この統合により、システム設計が簡素化され、外部コンポーネント数が削減され、全体的な信頼性が向上します。主な機能には、リアルタイムの温度監視用の内蔵NTCサーミスタと、安全で簡単な熱管理のための完全絶縁ベースプレートが含まれます。その堅牢な構造により、要求の厳しい産業環境での安定した動作が保証されます。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Infineon Technologies
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
トレイ
|
|
|
部品ステータス
|
生産中止
|
|
|
IGBTタイプ
|
トレンチフィールドストップ
|
|
|
構成
|
2独立
|
|
|
電圧 - コレクタエミッタ破壊（最大）
|
1200 V
|
|
|
電流 - コレクタ（Ic）（最大）
|
100 A
|
|
|
電力 - 最大
|
555 W
|
|
|
Vce(on)（最大）@ Vge、Ic
|
2.15V @ 15V、100A
|
|
|
電流 - コレクタオフ（最大）
|
1 mA
|
|
|
入力容量（Cies）@ Vce
|
630 nF @ 25 V
|
|
|
入力
|
標準
|
|
|
NTCサーミスタ
|
いいえ
|
|
|
動作温度
|
-40℃～150℃
|
|
|
取り付けタイプ
|
シャーシマウント
|
|
|
パッケージ/ケース
|
モジュール
|
|
|
サプライヤデバイスパッケージ
|
モジュール
|
|
|
基本製品番号
|
図面
