商品の詳細:
お支払配送条件:
|
| 定位電圧 AC IEC: | 690V | アンペア評価: | 125 A |
|---|---|---|---|
| Rohs準拠: | はい | 製品の幅: | 40 mm |
| 製品の長さ: | 135 mm | 製品の高さ: | 64のmm |
| ハイライト: | 1200V 100A IGBT power module,3対1のIGBTモジュールとブレーキホーパー,ソーラーインバーター用IGBTモジュール |
||

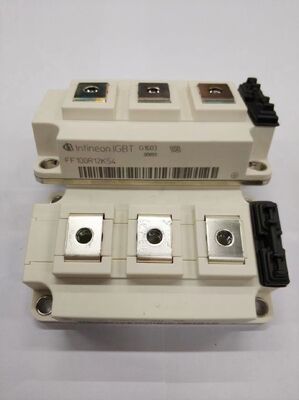

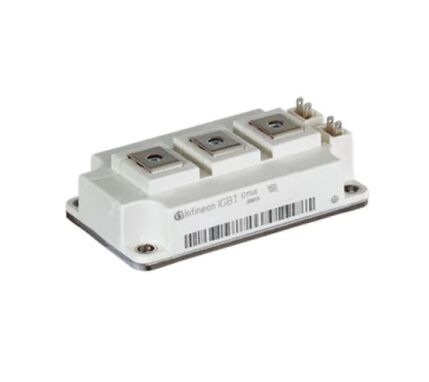

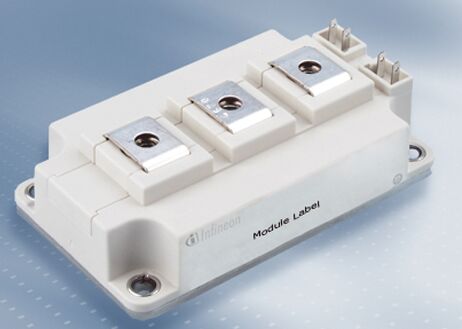

FF100R12KS4 1200V/100A 3-in-1 IGBTモジュール ブレーキチョッパー内蔵 低VCE(sat) 高速スイッチング 低損失 内蔵NTC 産業用ドライブおよびソーラーインバーター向け絶縁ベースプレート
特徴
高い短絡耐量、自己制限短絡電流
低いスイッチング損失
比類のない堅牢性
CTI>400のパッケージ
高い沿面距離と空間距離
絶縁ベースプレート
銅ベースプレート
標準ハウジング
用途
高周波スイッチング用途
医療用途
モータードライブ
共振型インバーター用途
サーボドライブ
UPSシステム
説明
FF100R12KS4は、三相インバーターとブレーキチョッパーを1つのコンパクトなパッケージに組み合わせた高性能IGBTモジュールです。1200Vおよび100A定格で、幅広い産業用途に高度に統合された信頼性の高い電力ソリューションを提供します。このモジュールは効率性を追求して設計されており、低飽和電圧（VCE(sat)）と低いスイッチング損失を特徴とし、高いシステム効率と熱応力の低減に貢献します。
このモジュールには、正確な温度監視のための内蔵NTCサーミスタと、ヒートシンクの取り付けを容易かつ安全にする完全絶縁ベースプレートが含まれています。そのコンパクトで堅牢な設計は、システムレイアウトを簡素化し、部品数を削減し、要求の厳しい動作環境での高い信頼性を保証します。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Infineon Technologies
|
|
|
シリーズ
|
|
|
|
パッケージング
|
トレイ
|
|
|
部品ステータス
|
アクティブ
|
|
|
IGBTタイプ
|
-
|
|
|
構成
|
2独立
|
|
|
電圧 - コレクタエミッタ間破壊 (最大)
|
1200 V
|
|
|
電流 - コレクタ (Ic) (最大)
|
150 A
|
|
|
電力 - 最大
|
780 W
|
|
|
Vce(on) (最大) @ Vge, Ic
|
3.7V @ 15V, 100A
|
|
|
電流 - コレクタカットオフ (最大)
|
5 mA
|
|
|
入力容量 (Cies) @ Vce
|
650 nF @ 25 V
|
|
|
入力
|
標準
|
|
|
NTCサーミスタ
|
いいえ
|
|
|
動作温度
|
-40°C ~ 125°C
|
|
|
取り付けタイプ
|
シャーシマウント
|
|
|
パッケージ/ケース
|
モジュール
|
|
|
サプライヤデバイスパッケージ
|
モジュール
|
|
|
基本製品番号
|
図面
