商品の詳細:
お支払配送条件:
|
| 定位電圧 AC IEC: | 690V | アンペア評価: | 125 A |
|---|---|---|---|
| Rohs準拠: | はい | 製品の幅: | 40 mm |
| 製品の長さ: | 135 mm | 製品の高さ: | 64のmm |

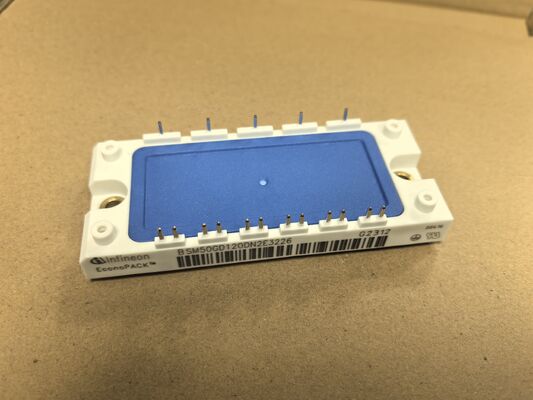

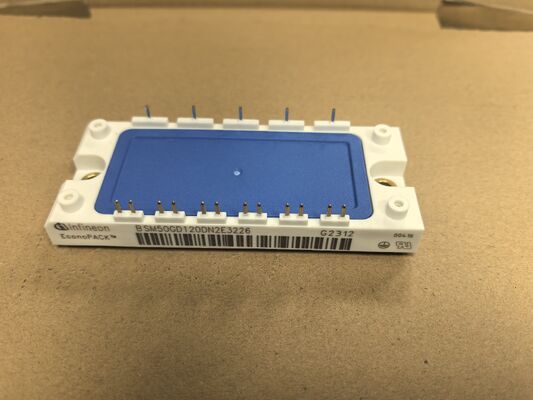

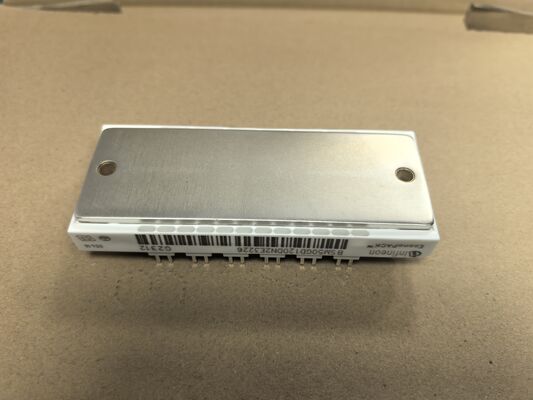

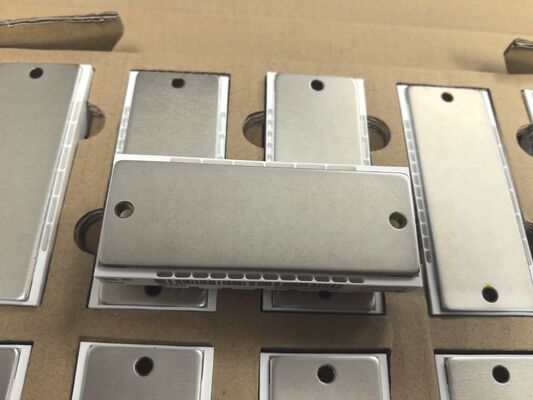

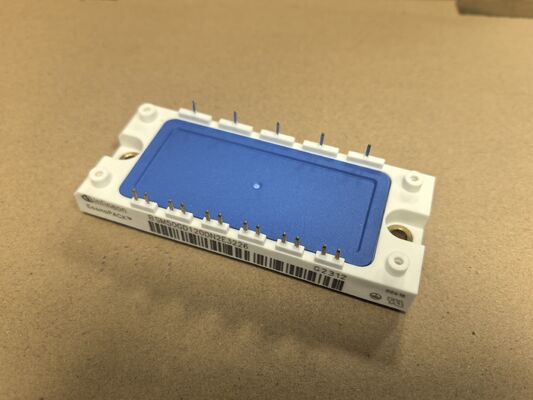

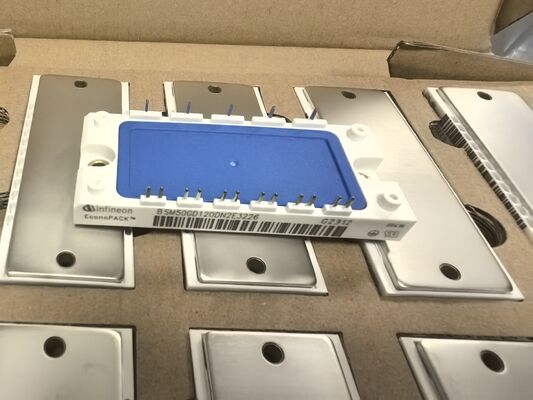

BSM50GD120DN2E3226 1200V/50A IGBT モジュールのデュアル構成低VCE (sat) 高速切り替え低損失内蔵NTC隔離基板 モーター駆動器と太陽光インバーターのための工業グレード
特徴
定位電圧/電流:1200V / 50A
構成:双IGBT
低飽和電圧:VCE (sat) は導電損失を減らすために
低切換損失:高周波操作に最適化
内蔵 NTC サーミストール:熱保護と監視を可能にします
隔離されたベースプレート暖炉の設置を容易にし 安全性を高めます
高い信頼性産業用耐久性と強さ
低熱阻力:効率的な散熱
申請
ソーラーインバーター:住宅用および商業用太陽光発電システムの電源変換段階で使用されます.
断続電源 (UPS):オンラインとラインインタラクティブなUPSシステムのインバーターセクションで使用されます.
工業用モータードライブ:ポンプ,ファン,コンプレッサーのACモーターを制御する
溶接装置:工業用溶接機械の切換コアを提供する
インダクション加熱:インダクション加熱と溶融システムの電源回路で使用される.
記述
BSM50GD120DN2E3226は,要求の高いエネルギー変換アプリケーションで堅牢な性能のために設計された高功率のダブルIGBTモジュールです. 1200Vと50Aで評価されています.中高電源システムに信頼性の高い電源ステージを提供このモジュールは高効率に設計され,低収納器-発射器飽和電圧 (VCE(sat)) を備えており,低切換損失に最適化されています.
このモジュールは,正確な温度モニタリングのためのNTCサーミストールや,簡素かつ安全な熱管理のための隔離されたベースプレートなどの重要な内蔵機能を含んでいます.厳格な運用条件下で高い信頼性と長期安定性を保証する耐久性のある電源電子設計の基石となっています
情報
|
カテゴリー
|
|
|
|
製造者
|
インフィニオン・テクノロジーズ
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トレー
|
|
|
部品のステータス
|
時代遅れ
|
|
|
IGBTタイプ
|
-
|
|
|
構成
|
3相インバーター
|
|
|
電圧 - コレクターエミッター分解 (最大)
|
1200V
|
|
|
電流 - コレクター (Ic) (最大)
|
50A
|
|
|
パワー - マックス
|
350W
|
|
|
VCE (オン) (最大) @ VGE, Ic
|
3V @ 15V,50A
|
|
|
電流 - コレクターの切断値 (最大)
|
1mA
|
|
|
入力容量 (Cies) @ Vce
|
3.3 nF @ 25V
|
|
|
インプット
|
スタンダード
|
|
|
NTC サーミストール
|
違う
|
|
|
動作温度
|
150°C (TJ)
|
|
|
マウントタイプ
|
シャーシマウント
|
|
|
パッケージ/ケース
|
モジュール
|
|
|
供給者のデバイスパッケージ
|
モジュール
|
|
|
基本製品番号
|
図面
