上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 1.2V LDOレギュレータ 800mA出力,イネーブルピン付き3.3V LDOレギュレータ,SOT-223電圧レギュレータ セラミックコンデンサ |
||

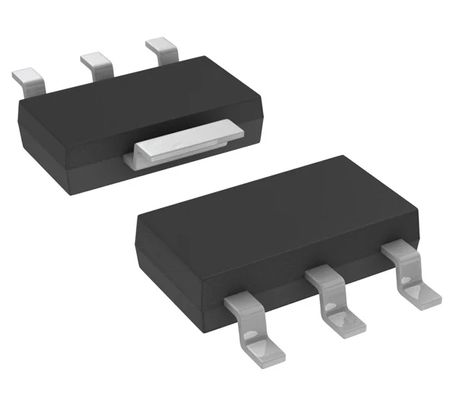

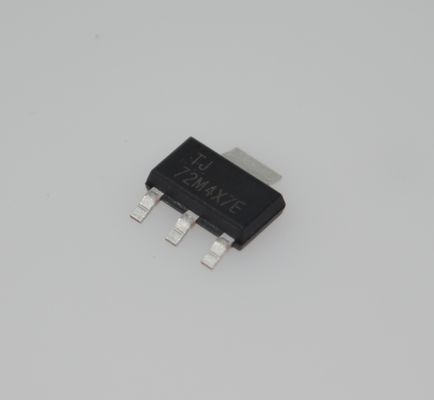

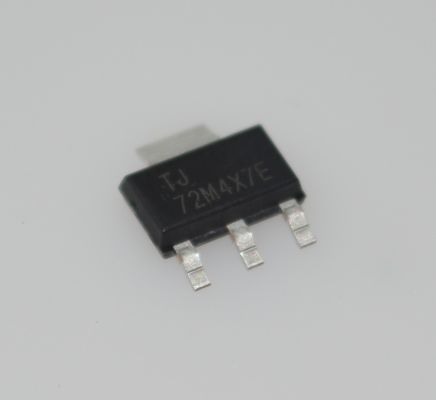

1.2V 低ドロップアウト TLV1117LV33DCYR 3.3V LDO レギュレータ 800mA 出力 高 PSRR 1% 精度 セラミックコンデンサで安定 イネーブルピン -40℃～125℃ SOT-223 パッケージ
特徴
• 典型的な精度: 1.5%
• 低 IQ: 100 μA (最大) – 標準的な 1117 デバイスよりも 500 倍低い
• VIN: 2 V ～ 5.5 V – 絶対最大 VIN: 6 V
• 0mA 出力電流で安定
• 低ドロップアウト: VOUT = 3.3 V で 1 A 時 455 mV
• 高 PSRR: 1 kHz で 65 dB
• 最小指定電流制限: 1.1 A
• コスト効率の高いセラミックコンデンサで安定: – 0 Ω ESR で
• 温度範囲: –40℃ ～ +125℃
• サーマルシャットダウンと過電流保護
• 機能がアップグレードされたドロップイン交換については、TLV761 を参照してください
アプリケーション
• セットトップボックス
• テレビとモニター
• PC 周辺機器、ノートブック、マザーボード
• モデムおよびその他の通信製品
• スイッチング電源のポストレギュレーション
説明
TLV1117LV 低ドロップアウト (LDO) リニアレギュレータは、人気の TLV1117 電圧レギュレータの低入力電圧バージョンです。
TLV1117LV は、従来の 1117 電圧レギュレータよりも 500 倍低い静止電流を消費する非常に低電力のデバイスであり、非常に低いスタンバイ電流を必要とするアプリケーション向けに設計されています。TLV1117LV LDO は、0 mA の負荷電流でも安定しています。最小負荷要件がないため、レギュレータが通常動作中に 1 A 程度の大きな電流に加えて、スタンバイ中に非常に小さな負荷に電力を供給する必要があるアプリケーションに適しています。TLV1117LV は、優れたラインおよび負荷過渡特性を提供し、負荷電流要件が 1 mA 未満から 500 mA 以上に変化した場合に、出力電圧の非常に小さなアンダーシュートとオーバーシュートを実現します。
高精度バンドギャップとエラーアンプは、1.5% の精度を提供します。非常に高い電源電圧除去比 (PSRR) により、スイッチングレギュレータ後のポストレギュレーションにデバイスを使用できます。その他の重要な機能には、低出力ノイズと低ドロップアウト電圧が含まれます。
このデバイスは、0 Ω の等価直列抵抗 (ESR) コンデンサで安定するように内部的に補償されています。これらの主な利点により、コスト効率が高く、小型のセラミックコンデンサを使用できます。必要に応じて、より高いバイアス電圧と温度ディレーティングを備えたコスト効率の高いコンデンサを使用することもできます。
TLV1117LV は SOT-223 パッケージで利用できます。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ & リール (TR)
カットテープ (CT)
Digi-Reelandreg;
|
|
|
部品ステータス
|
アクティブ
|
|
|
出力構成
|
|
|
|
出力タイプ
|
|
|
|
レギュレータの数
|
1
|
|
|
電圧 - 入力 (最大)
|
5.5V
|
|
|
電圧 - 出力 (最小/固定)
|
3.3V
|
|
|
電圧 - 出力 (最大)
|
-
|
|
|
電圧ドロップアウト (最大)
|
1.3V @ 800mA
|
|
|
電流 - 出力
|
|
|
|
電流 - 静止 (Iq)
|
100 μA
|
|
|
PSRR
|
75dB (120Hz)
|
|
|
制御機能
|
-
|
|
|
保護機能
|
過電流、過熱
|
|
|
動作温度
|
-40℃ ～ 125℃
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ/ケース
|
TO-261-4、TO-261AA
|
|
|
サプライヤデバイスパッケージ
|
SOT-223-4
|
|
|
基本製品番号
|
図面
当社の利点:携帯電話、PDA、ノートブックコンピュータ
あらゆる種類のコンポーネントに対するお客様のニーズを満たすことを確認してください。^_^
製品リスト
一連の電子部品、半導体、アクティブおよびパッシブコンポーネントをフルレンジで供給しています。PCB の BOM をすべて入手できます。つまり、ここでワンストップソリューションを入手できます。
オファーには以下が含まれます:
集積回路、メモリ IC、ダイオード、トランジスタ、コンデンサ、抵抗器、バリスタ、ヒューズ、トリマー & ポテンショメータ、トランス、バッテリー、ケーブル、リレー、スイッチ、コネクタ、端子台、水晶 & 発振器、インダクタ、センサー、トランス、IGBT ドライバ、LED、LCD、コンバータ、PCB (プリント基板)、PCBA (PCB アセンブリ)
強力なブランド:
Microchip、MAX、AD、TI、ATMEL、ST、ON、NS、Intersil、Winbond、Vishay、ISSI、Infineon、NEC、FAIRCHILD、OMRON、YAGEO、TDK など
