商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 5kV隔離された CAN 送信機,ISO 11898-2 に準拠するトランシーバー,産業用モーター制御トランシーバー |
||

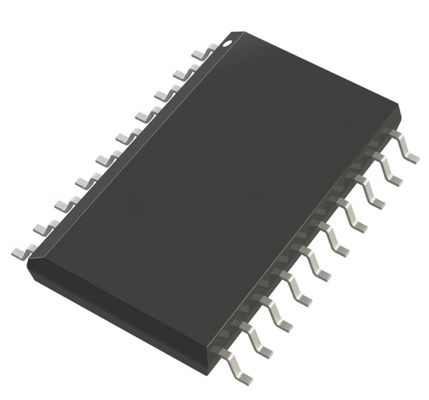

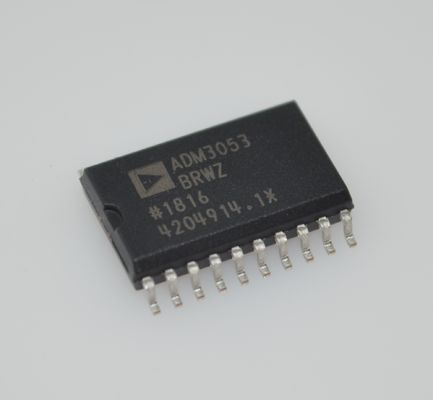

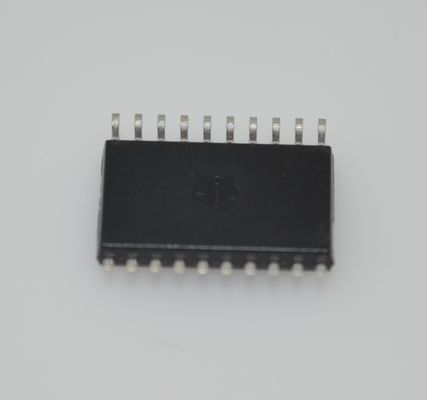

ADM3053BRWZ 5kV rms 絶縁型 CAN トランシーバ、統合型絶縁 DC-DC、ISO 11898-2 1Mbps、高 CMTI、SOIC-20 パッケージ、産業用ネットワークおよびモーター制御用
andnbsp;
特徴
2.5 kV rms 信号および電力絶縁 CAN トランシーバ
isoPower 統合型絶縁 DC-DC コンバータ
VCC で 5 V 動作
VIO で 5 V または 3.3 V 動作
ISO 11898 規格に準拠
最大 1 Mbps の高速データレート
非電源ノードはバスを妨害しません
バスに 110 個以上のノードを接続
EMI 削減のためのスロープ制御
過熱シャットダウン保護
高いコモンモード過渡耐性: andgt;25 kV/andmu;s
安全性および規制承認
andnbsp; UL 認定
andnbsp; andnbsp; UL 1577 に準拠した 2500 V rms (1 分間)
andnbsp; CSA コンポーネント承認通知 5A
andnbsp; VDE 適合性証明書
andnbsp; DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
andnbsp; andnbsp; VIORM = 560 V ピーク
産業用動作温度範囲 (andminus;40anddeg;C ～ +85anddeg;C)
ワイドボディ、20 ピン SOIC パッケージで利用可能
andnbsp;
アプリケーション
CAN データバス
産業用フィールドネットワーク
andnbsp;
説明
ADM3053 は、統合型絶縁 DC-DC コンバータを備えた絶縁型コントローラエリアネットワーク (CAN) 物理層トランシーバです。 ADM3053 は ISO 11898 規格に準拠しています。
このデバイスは、Analog Devices, Inc. の iCouplerandreg; テクノロジーを採用し、2 チャネルアイソレータ、CAN トランシーバ、Analog Devices isoPowerandreg; DC-DC コンバータを単一の SOIC 表面実装パッケージに組み合わせています。オンチップ発振器は、絶縁電源を提供する内部トランスを駆動する一対の矩形波を出力します。このデバイスは、単一の 5 V 電源で動作し、完全に絶縁された CAN ソリューションを実現します。
ADM3053 は、CAN プロトコルコントローラと物理層バス間の完全に絶縁されたインターフェースを作成します。最大 1 Mbps のデータレートで動作できます。
このデバイスには、出力短絡に対する保護のための電流制限および過熱シャットダウン機能があります。この部品は、産業用温度範囲全体で完全に仕様が定められており、20 ピン、ワイドボディ SOIC パッケージで利用できます。
ADM3053 は、トランスを介して電力を転送するために高周波スイッチング素子を使用する isoPower テクノロジーを搭載しています。放射エミッション規格に適合させるには、プリント回路基板 (PCB) のレイアウトに特別な注意を払う必要があります。ボードレイアウトに関する考慮事項の詳細については、AN-0971 アプリケーションノート「isoPower デバイスによる放射エミッション制御に関する推奨事項」を参照してください。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Analog Devices Inc.
|
andnbsp;
|
|
シリーズ
|
andnbsp;
|
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
タイプ
|
トランシーバ、絶縁型
|
andnbsp;
|
|
プロトコル
|
CANbus
|
andnbsp;
|
|
ドライバ/レシーバの数
|
1/1
|
andnbsp;
|
|
デュプレックス
|
-
|
andnbsp;
|
|
データレート
|
1Mbps
|
andnbsp;
|
|
電圧 - 供給
|
4.5V ～ 5.5V
|
andnbsp;
|
|
動作温度
|
-40anddeg;C ～ 85anddeg;C
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
20-SOIC (0.295andquot;, 7.50mm 幅)
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
20-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
