AD828ANZ デュアル 50MHz低騒音ビデオオプアンプ 1200V/μs スリューレート 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors for High Speed Imaging CCD Processing and Ultrasound Systems 高速画像処理・CCD処理および超音波システム向けに

AD828ANZ デュアル 50MHz低騒音ビデオオプアンプ 1200V/μs スリューレート 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors for High Speed Imaging CCD Processing and Ultrasound Systems 高速画像処理・CCD処理および超音波システム向けに

特徴

優れたビデオパフォーマンス

0.01%と0.05°の差増と相誤差

高速

130 MHz 3dB 帯域幅 (G = +2)

450V/s スローレート

80 ns 安定時間 0.01%

低電力

15 mA 最大電源電流

高出力駆動能力

50 mA 増幅器毎の最小出力電流

切断されたケーブルを戻すのに最適

柔軟な電源

+5V,5Vおよび15V動作のために指定

±3.2 V ミニ出力 150 負荷へのスイング (VS = 5 V)

優れた直流性能

2.0 mV 入力オフセット電圧

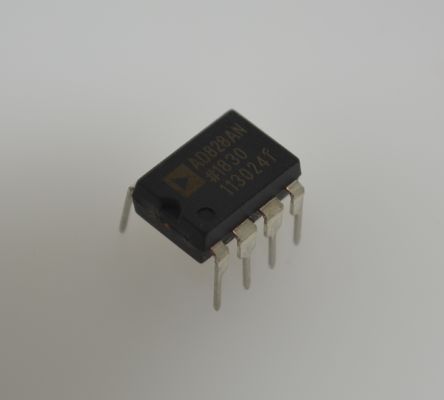

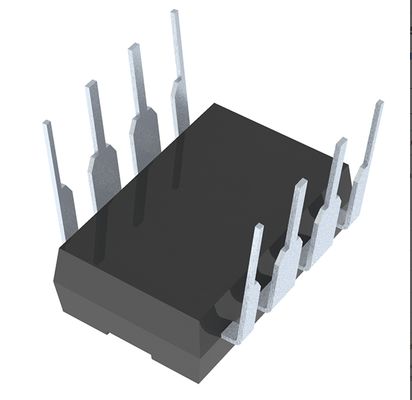

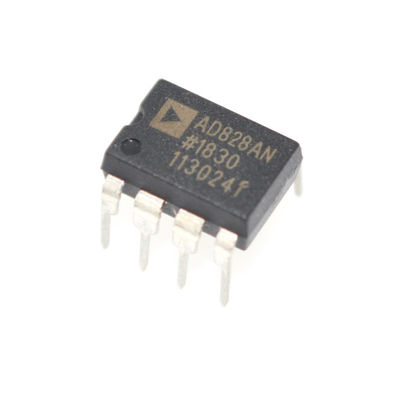

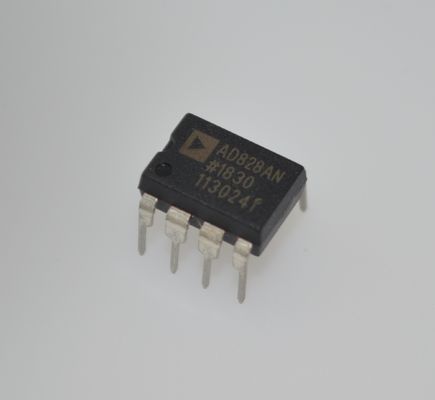

8鉛のSOICと8鉛のプラスチックミニDIPで入手可能

申請

1プロのビデオ・放送機器

例として:ビデオ・ライン・ドライバ ビデオ・ルーティング・スイッチ 放送カメラ・チャンネル プロのビデオキャプチャ・カード

理由:極めて低い差増誤差 (0.02%)そして段階差 (0.03°)高画質のビデオ信号を保証します これはプロのビデオで重要な指標です

2医療イメージングシステム

例として:医療用フロントエンド受信回路超音波システム携帯用超音波装置です

理由:高帯域幅 (50MHz) と高スレイドレート (1200V/μs) は高周波超音波の信号の正確な増幅と伝送を可能にします.低ノイズ性能は,画像の信号とノイズ比と澄みを向上させます..

3:高速データ取得システム

例として: CCD (充電結合装置) 信号処理画像システムにおけるチャネル,高速ADC (アナログからデジタル変換機) のドライバ増幅器,オシロスコップフロントエンド.

理由:センサー (CCDなど) の弱い信号に迅速に対応し,それを増幅し,信号の整合性を損なうことなく,次のADCに忠実に駆動することができます.

4:通信とRFシステム

例として:中間周波数 (IF) 増幅 信号調節

理由:十分な帯域幅とスローレートにより,IF範囲のRF信号を増幅とバッファリングのために処理できます.

記述

AD828は低コストで,ケーブルドライビングなどの+2またはそれ以上の増幅および高出力ドライブ能力を要求するビデオアプリケーションで使用するために最適化されたダブルビデオオペアンプです.低電力と単一供給機能によりAD828は,優れた差増と相誤差とともに,ビデオカメラやプロのビデオ機器などの電源敏感なアプリケーションに最適です.

ビデオスペックは0.1 dBの平らさ40MHzと 0.01%と0.05°の低差異加減と相差誤差AD828はあらゆるビデオアプリケーションに最適です130 MHz の増幅帯域幅と 450 V/μs のスローレートにより,AD828 はビデオモニター,CATV,カラーコピー機,画像スキャナー,ファックス機を含む多くの高速アプリケーションに有用である.

AD828は,単一の5V電源と,±5Vから±15Vまでの二重電源で動作するように完全に指定されています.この電源の柔軟性,15 mA の非常に低い電流とすべての電源条件下での優れたAC特性AD828は,多くの要求が高くても電源に敏感なアプリケーションにとって理想的な選択肢です.

AD828は,高速およびビデオシステムにおける増幅段階 (増幅 > +2) またはアクティブフィルターとして優れた電圧フィードバック・オプアンプであり,安定時間45 nsから0.1%を達成する.低入力オフセット電圧最大2mV.

AD828は低コストで小型8鉛プラスチックミニDIPおよびSOICパッケージで入手可能である.
