商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | AD810ANZ 高速オペアンプ,300MHz 電流帰還アンプ,プロフェッショナルビデオ RF オペアンプ |
||

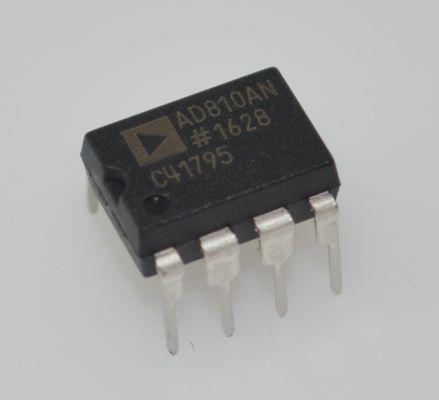

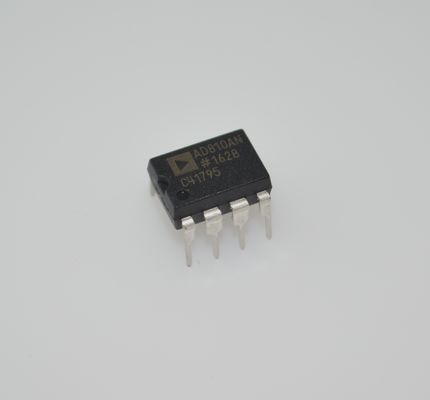

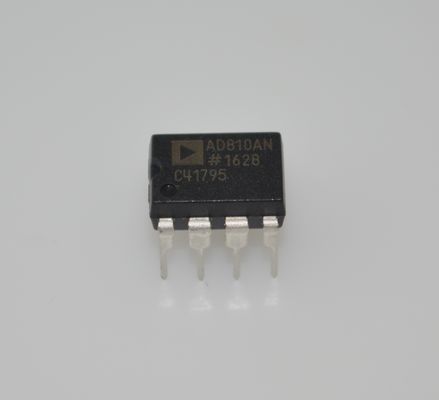

AD810ANZ 高速 300MHz 電流帰還型オペアンプ 2000V/μs スルーレート 低差動ゲイン/位相誤差 0.02%/0.02° 高容量負荷で安定 プロフェッショナルビデオおよびRFシステム向け
andnbsp;
特徴
高速
andnbsp; 80 MHz (標準) -3 dB 帯域幅 (G = +1)
andnbsp; 75 MHz (標準) -3 dB 帯域幅 (G = +2)
andnbsp; 1000 V/μs (標準) スルーレート
andnbsp; 50 ns (標準) 0.1% セトリング時間 (VOUT = 10 V ステップ)
ビデオアプリケーションに最適
andnbsp; 30 MHz (標準) 0.1 dB 帯域幅 (G = +2, VS = ±15 V)
andnbsp; 0.02% (標準) 差動ゲイン (VS = ±15 V)
andnbsp; 0.04° (標準) 差動位相 (VS = ±15 V)
低ノイズ
andnbsp; 2.9 nV/√Hz (標準) 入力電圧ノイズ
andnbsp; 13 pA/√Hz (標準) 反転入力電流ノイズ
低消費電力
andnbsp; 8.0 mA (最大) 供給電流 (静止時)
andnbsp; 2.1 mA (標準) 供給電流 (パワーダウンモード)
高性能ディスエーブル機能
andnbsp; ターンオフ時間: 100 ns (標準)
andnbsp; ブレークビフォアメイク保証
andnbsp; 入力から出力への絶縁 64 dB (オフ状態)
柔軟な動作
±5 V および ±15 V 動作に対応
±2.9 V (標準) 150 Ω 負荷への出力スイング (VS = ±5 V)
andnbsp;
アプリケーション
プロフェッショナルビデオカメラ
マルチメディアシステム
NTSC、PAL、SECAM対応システム
ビデオラインドライバ
ADCまたはDACバッファ
DC復元回路
andnbsp;
説明
AD810 は、複合およびHDTV対応の電流帰還型ビデオオペアンプで、マルチメディア、デジタルテープレコーダー、ビデオカメラなどのシステムに最適です。30 MHz (G = +2) での0.1 dB平坦性仕様と、0.02%および0.04° (NTSC) の差動ゲインと位相により、AD810 はあらゆる放送品質のビデオシステムに最適です。これらの仕様はすべて、150 Ω (75 Ω バック終端ケーブル1本) の負荷条件下で測定されています。
AD810 は、ビデオカメラなどの電力に敏感なアプリケーションに最適で、8.0 mAandnbsp; (最大) の低供給電流を提供します。ディスエーブル機能により、アンプを使用していないときに供給電流をわずか2.1 mAに削減し、電力を節約します。さらに、AD810 は ±5 V ～ ±15 V の電源範囲で仕様が定められています。
AD810 は、80 MHz のユニティゲイン (G = +1) -3 dB 帯域幅により、ビデオシステムのADCまたはDACバッファとしても適しています。AD810 はトランスインピーダンスアンプであるため、この帯域幅を幅広いゲインで維持でき、広いダイナミックレンジアプリケーション向けに2.9 nV/√Hzの低ノイズを実現しています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Analog Devices Inc.
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
アプリケーション
|
電流帰還
|
andnbsp;
|
|
出力タイプ
|
-
|
andnbsp;
|
|
回路数
|
1
|
andnbsp;
|
|
-3db 帯域幅
|
80 MHz
|
andnbsp;
|
|
スルーレート
|
1000V/μs
|
andnbsp;
|
|
電流 - 供給
|
6.8 mA
|
andnbsp;
|
|
電流 - 出力/チャンネル
|
60 mA
|
andnbsp;
|
|
電圧 - 供給、シングル/デュアル (±)
|
5V ~ 36V、±2.5V ~ 18V
|
andnbsp;
|
|
取り付けタイプ
|
スルーホール
|
andnbsp;
|
|

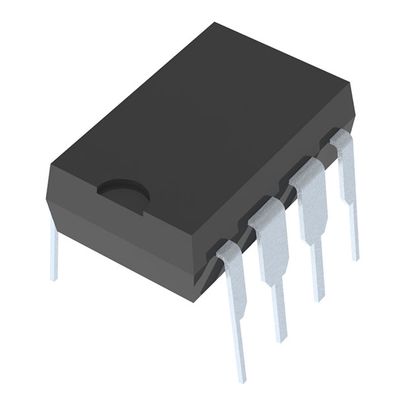

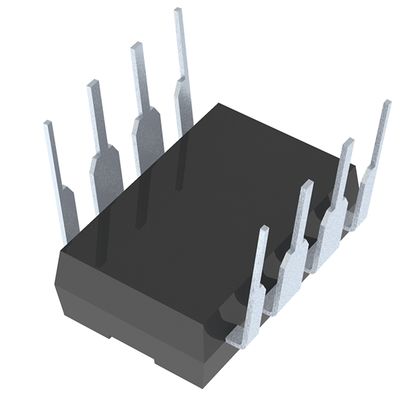

パッケージ/ケース
|
8-DIP (0.300インチ、7.62mm)
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-PDIP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
