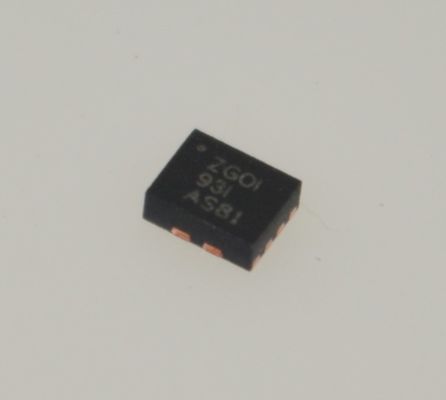

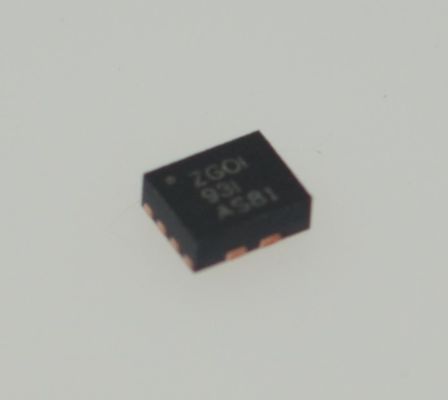

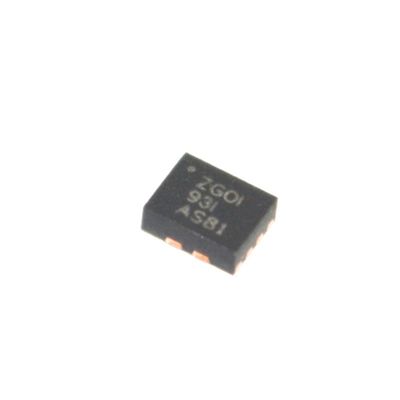

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2.5Aブーストコンバータ 2.5V-12V入力 95%効率 超小型 低リップル プログラマブル フル保護 広範囲 -40℃～125℃

特徴

• 入力電圧範囲: 2.7 V ～ 12 V

• 出力電圧範囲: 4.5 V ～ 12.6 V

• VIN = 3.3 V、VOUT = 9 V、IOUT = 2 Aで最大90%の効率

• 高パルス電流に対応する最大10 Aの抵抗プログラマブルピーク電流制限

• 可変スイッチング周波数: 200 kHz ～ 2.2 MHz

• 4 msの内蔵ソフトスタート時間

• 軽負荷時のPFM動作モード (TPS61089)

• 軽負荷時の強制PWM動作モード (TPS610891)

• 13.2 Vでの内部出力過電圧保護

• サイクルごとの過電流保護

• サーマルシャットダウン

• 2.00 mm × 2.50 mm VQFN HotRod™パッケージ

アプリケーション

• Bluetooth™スピーカー

• クイックチャージパワーバンク

• ポータブルPOS端末

説明

TPS61089xは、TPS61089とTPS610891を表します。TPS61089xは、19 mΩのメインパワースイッチと27 mΩの整流スイッチを備えた、完全統合型同期ブーストコンバータです。このデバイスは、ポータブル機器向けの高効率で小型の電源ソリューションを提供します。TPS61089xは、単一セルまたは2セルリチウムイオン/ポリマーバッテリーで駆動されるアプリケーションをサポートするために、2.7 Vから12 Vまでの広い入力電圧範囲を備えています。TPS61089xは、7 Aの連続スイッチ電流能力を持ち、最大12.6 Vの出力電圧を提供します。

TPS61089xは、適応型一定オフ時間ピーク電流制御トポロジを使用して出力電圧を調整します。中負荷から高負荷の状態では、TPS61089xはパルス幅変調 (PWM) モードで動作します。軽負荷の状態では、TPS61089はパルス周波数変調 (PFM) モードで動作して効率を向上させ、TPS610891はPWMモードで動作して、低いスイッチング周波数によって引き起こされるアプリケーションの問題を回避します。PWMモードでのスイッチング周波数は、200 kHzから2.2 MHzまで調整可能です。TPS61089xは、4 msの内蔵ソフトスタート機能と、調整可能なピークスイッチ電流制限機能も実装しています。さらに、このデバイスは、13.2 Vの出力過電圧保護、サイクルごとの過電流保護、およびサーマルシャットダウン保護を提供します。

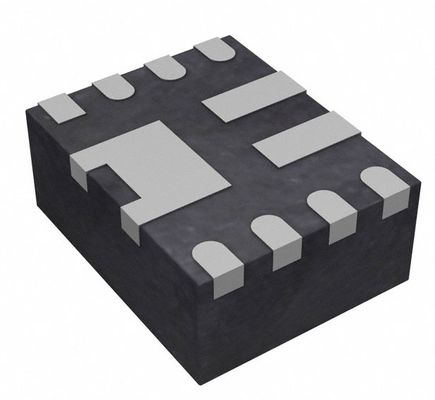

TPS61089xは、2.0 mm × 2.5 mmの11ピンVQFNパッケージという非常にコンパクトなサイズで利用できます。
