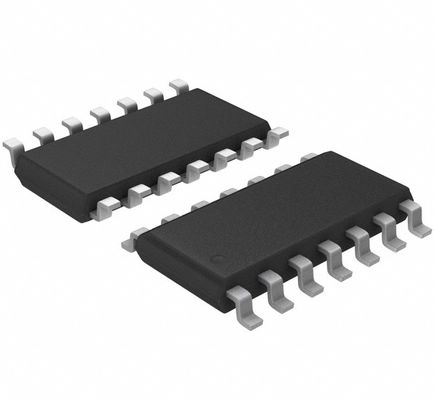

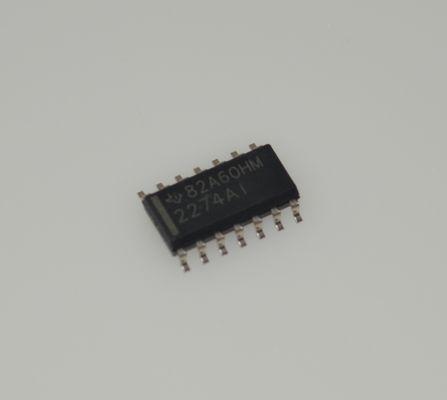

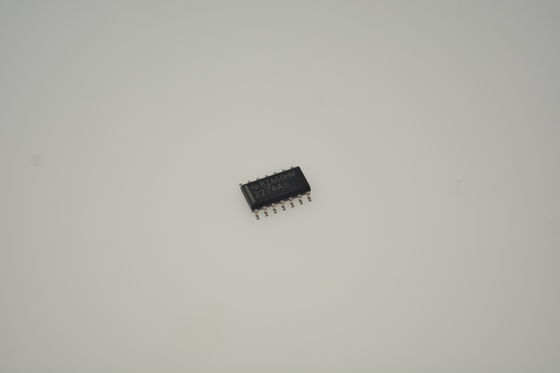

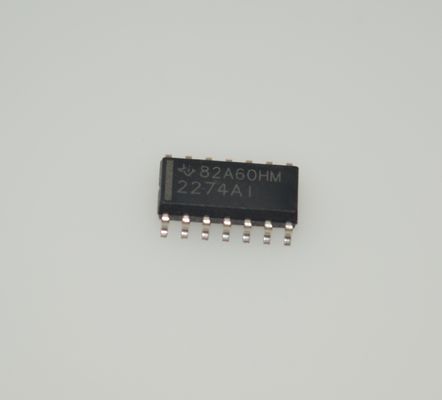

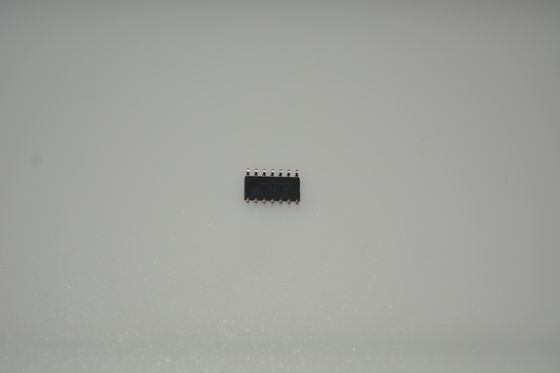

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR クワッドレールトゥレールオペアンプ、2.2MHz帯域幅、3.6V/μsスルーレート、3V～16V電源、低ノイズ、低入力バイアス、高出力ドライブ、SOIC-14パッケージ、拡張温度範囲

特徴

• 出力スイングは両方の電源レールを含む

• 低ノイズ：1 kHzで9 nV/√Hz（標準）

• 低入力バイアス電流：1 pA（標準）

• シングル電源とスプリット電源の両方の動作に対して完全に仕様が定められています

• コモンモード入力電圧範囲は負のレールを含む

• 高ゲイン帯域幅：2.2 MHz（標準）

• 高スルーレート：3.6 V/μs（標準）

• 低入力オフセット電圧：TA = 25℃で950 μV（最大）

• マクロモデルが含まれています

• TLC272およびTLC274の性能アップグレード

• Q-Temp Automotiveで利用可能

アプリケーション

• 白物家電（冷蔵庫、洗濯機）

• ハンドヘルドモニタリングシステム

• 構成制御と印刷サポート

• トランスデューサインターフェース

• バッテリー駆動アプリケーション

説明

TLC2272およびTLC2274は、Texas Instrumentsのデュアルおよびクワッドオペアンプです。どちらのデバイスも、シングルまたはスプリット電源アプリケーションでダイナミックレンジを拡大するために、レールトゥレール出力性能を示します。TLC227xファミリは、より高速なアプリケーション向けに、2 MHzの帯域幅と3 V/μsのスルーレートを提供します。これらのデバイスは、既存のCMOSオペアンプよりも優れたノイズ、入力オフセット電圧、および消費電力でありながら、同等のAC性能を提供します。TLC227xのノイズ電圧は9 nV/√Hzで、競合ソリューションの2分の1です。

高入力インピーダンスと低ノイズを示すTLC227xファミリのデバイスは、圧電トランスデューサなどの高インピーダンスソースの小信号調整に優れています。マイクロパワー消費レベルのため、これらのデバイスは、ハンドヘルドモニタリングおよびリモートセンシングアプリケーションでうまく機能します。さらに、シングルまたはスプリット電源を備えたレールトゥレール出力機能により、このファミリは、アナログ-デジタルコンバータ（ADC）とのインターフェースに最適です。精密アプリケーション向けには、TLC227xAファミリが最大入力オフセット電圧950 μVで利用可能です。このファミリは、5 Vおよび±5 Vで完全に特性評価されています。

TLC227xは、標準設計のTLC27xの優れたアップグレードにもなります。出力ダイナミックレンジの拡大、ノイズ電圧の低減、および入力オフセット電圧の低減を提供します。この拡張された機能セットにより、より幅広いアプリケーションで使用できます。より高い出力ドライブとより広い入力電圧範囲が必要なアプリケーションについては、TLV2432およびTLV2442デバイスを参照してください。

設計でシングルアンプが必要な場合は、TLV2211、TLV2221、およびTLV2231ファミリを参照してください。これらのデバイスは、SOT-23パッケージのシングルレールトゥレールオペアンプです。小型で低消費電力であるため、高密度でバッテリー駆動の機器に最適です。
