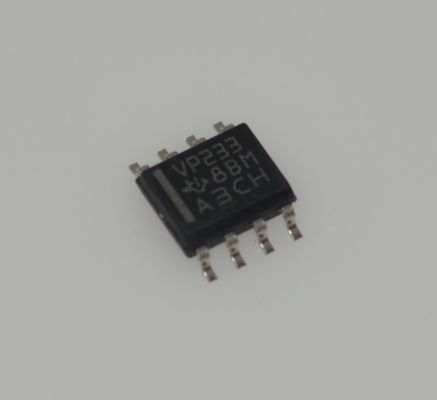

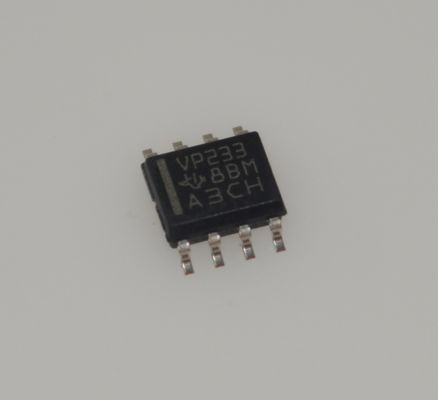

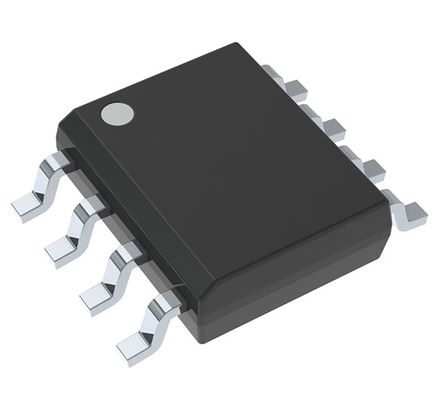

SN65HVD233DR 3.3V CAN FD Transceiver with 5Mbps Speed Low EMI Standby Mode Wide Temp Range Fault Tolerance High ESD Protection and AEC-Q100 Grade 1 Qualified

SN65HVD233DR 3.3V CAN FDトランシーバー、5Mbps速度、低EMIスタンバイモード、ワイド温度範囲、フォルトトレランス、高ESD保護、AEC-Q100グレード1認定

特徴

• 単一3.3V電源電圧

• バスピンのフォルト保護は±36Vを超えています

• バスピンのESD保護は±16kV HBMを超えています

• ISO 11898-2と互換性があります

• GIFT/ICT準拠

• 最大1 Mbpsのデータレート

• 拡張-7 V～12 Vコモンモード範囲

• 高入力インピーダンスにより120ノードが可能

• LVTTL I/Oは5Vトレラントです

• エミッション性能を向上させるための調整可能なドライバートランジション時間

• 非電源ノードはバスを妨げません

• 低電流スタンバイモード、200μA（標準）

• SN65HVD233：ループバックモード

• SN65HVD234：超低電流スリープモード - 50 nAの標準消費電流

• SN65HVD235：オートボーレートループバックモード

• サーマルシャットダウン保護

• グリッチフリーのバス入力と出力による電源の投入と遮断

  – 低VCCでの高入力インピーダンス

  – 電源サイクリング中のモノリシック出力

アプリケーション

• 産業オートメーション、制御、センサー、およびドライブシステム

• モーターおよびロボット制御

• 建物および気候制御（HVAC）

• バックプレーン通信および制御

• CANopen、DeviceNet、CAN Kingdom、NMEA 2000、SAE J1939などのCANBus規格

説明

SN65HVD233、SN65HVD234、およびSN65HVD235は、ISO 11898規格に準拠したコントローラエリアネットワーク（CAN）シリアル通信物理層を採用したアプリケーションで使用されます。CANトランシーバーとして、それぞれが差動CANバスとCANコントローラ間の送受信機能を提供し、最大1 Mbpsの信号速度を実現します。

特に過酷な環境での動作向けに設計されており、これらのデバイスは、クロスワイヤ保護、最大±36 Vの過電圧保護、グランド損失保護、過熱（サーマルシャットダウン）保護、および±100 Vのコモンモード過渡保護を備えています。これらのデバイスは、広い-7 V～12 Vのコモンモード範囲で動作します。これらのトランシーバーは、マイクロプロセッサ上のホストCANコントローラと、産業、ビルディングオートメーション、輸送、および自動車アプリケーションで使用される差動CANバス間のインターフェースです。
