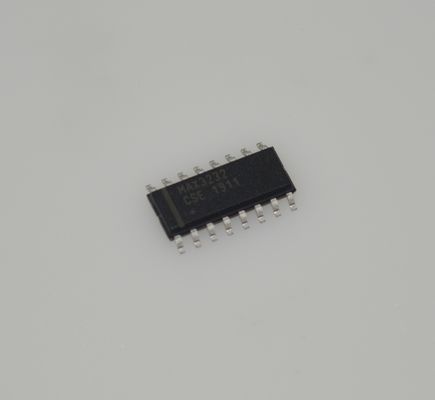

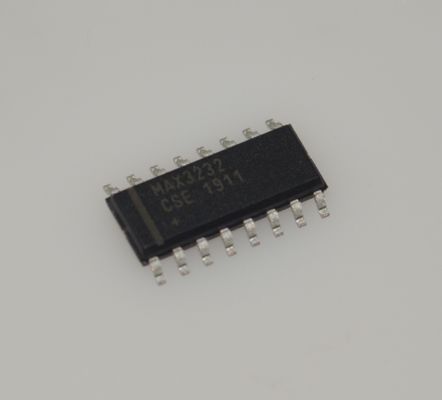

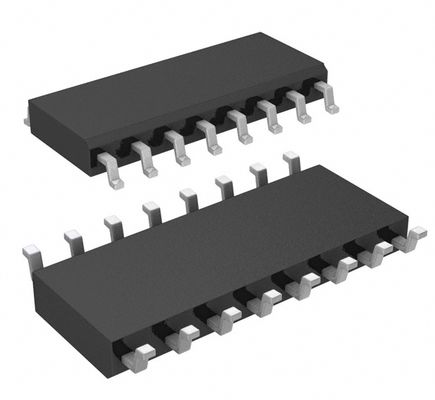

MAX3232CSE 3.0-5.5V RS-232 Transceiver with 2Tx/2Rx 1μA Shutdown ±15kV ESD Protection 250kbps Data Rate 0.1μF Caps Industrial -40°C to +85°C and 16-SOIC Package

MAX3232CSE 3.0-5.5V RS-232トランシーバー、2Tx/2Rx、1μAシャットダウン、±15kV ESD保護、250kbpsデータレート、0.1μFキャップ、工業用-40℃～+85℃、16-SOICパッケージ

特徴

• 統合された機能により、基板スペースを節約し、設計を簡素化

  • チャージポンプ回路により、バイポーラ±12V電源が不要に

  • +3V～+5.5Vの幅広い単一電源動作

  • 常時オンの追加出力により、外部デバイスの監視が可能

• 省電力によりバッテリ寿命を延長

  • シャットダウンモードで1μAの供給電流（レシーバーがアクティブな場合）（MAX3222、MAX3237、MAX3241）

アプリケーション

• バッテリ駆動機器

• ハンドヘルド機器

• 周辺機器

• データ通信機器

説明

MAX3222/MAX3232/MAX3237/MAX3241トランシーバーは、デュアルチャージポンプを備えた3.0V～5.5V電源からの真のRS-232性能を可能にする独自の低ドロップアウト送信機出力段を備えています。これらのデバイスは、わずか4つの小型0.1μFの外部チャージポンプコンデンサを必要とします。MAX3222、MAX3232、およびMAX3241は、RS-232出力レベルを維持しながら、120kbpsのデータレートで動作することが保証されています。MAX3237は、通常動作モードで250kbps、MegaBaud™動作モードで1Mbpsのデータレートで動作することが保証されています。

MAX3222/MAX3232は、2つのレシーバーと2つのドライバーを備えています。MAX3222とMAX3232は、それぞれ業界標準のMAX242およびMAX232とピン、パッケージ、および機能的に互換性があります。

MAX3241は5つのレシーバーと3つのドライバーを備え、MAX3237は3つのレシーバーと5つのドライバーを備えています。レシーバーR1（MAX3237/MAX3241）およびR2（MAX3241）は、標準出力に加えて追加の出力を備えています。これらの追加出力は常にアクティブであり、VCCが完全に除去されている可能性のある回路の保護ダイオードを順方向にバイアスすることなく、外部デバイスを監視できます。

MAX3222、MAX3232、およびMAX3241は、省スペースTSSOPおよびSSOPパッケージで利用でき、動作温度は-40℃～+85℃または0℃～70℃です。

情報

図面
