M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F シリアル Iandsup2;C RTC、バッテリー切り替え付き 200ns タイムキーピング 低 400nA 電流 2.5-5.5V 動作 産業用 -40anddeg;C ～ +85anddeg;C 8-DIP パッケージ 統合発振器 & スクエア波出力

andnbsp;

特徴

■ 1/10 秒/1/100 秒、秒、分、時、日、日付、月、年、世紀のカウンター

■ 統合負荷容量 (12.5 pf) を備えた 32 KHz 水晶発振器 (優れた発振器安定性と高い水晶直列抵抗動作を提供)

■ 発振器停止検出 (クロック動作を監視)

■ シリアルインターフェースは I2C バスをサポート (400 kHz プロトコル)

■ 超低バッテリー供給電流 0.6 andmicro;A (typ)

■ 2.0 ～ 5.5 V クロック動作電圧

■ 自動切り替えおよび非選択回路 (固定リファレンス) により、3.0 V アプリケーションで完全動作を実現)

■ VCC = 2.7 ～ 5.5 V

■ 2.5 V andle; VPFD andle; 2.7 V

■ 電源オフタイムスタンプ (HT ビット) により、バッテリーバックアップで経過時間を判断可能

■ バッテリーローフラグ

■ プログラマブルアラームおよび割り込み機能 (バッテリーバックアップモード中も有効)

■ 正確なプログラマブルウォッチドッグタイマー (62.5 ms ～ 128 s)

■ ソフトウェアクロックキャリブレーション (温度による水晶偏差を補正)

■ 動作温度 -40 ～ 85 anddeg;C

■ パッケージオプションには、8 リード SOIC または 18 リード埋め込み水晶 SOIC が含まれます

andnbsp;

アプリケーション

1. 産業オートメーション & 制御システム

* 使用例:プログラマブルロジックコントローラー (PLC)、産業用 PC (IPC)、分散制御システム (DCS)、センサーデータロガー。
* 理由:その拡張温度範囲 (-40anddeg;C ～ +85anddeg;C) とスルーホール 8-DIP パッケージにより、過酷な産業環境にも十分な堅牢性を備え、正確なイベントタイムスタンプとロギングを保証します。

2. 電気通信 & ネットワークインフラ
* 使用例:ルーター、スイッチ、基地局コントローラー、ネットワーク接続ストレージ (NAS)。
* 理由:この機器は、ログの同期、ネットワークトラフィックの管理、エラー追跡のために正確なタイムキーピングを必要とします。その Iandsup2;C インターフェース により、メインプロセッサへの容易な接続が可能になり、バッテリー切り替え 機能により、メイン電源の損失時にも時間が維持されます。

3. 家電製品 & スマート家電
* 使用例:高度なスマートメーター、ソーラーインバーター、ハイエンド家電 (例: オーブン、洗濯機)、POS (Point-of-Sale) 端末。
* 理由:その 超低消費電力 (400nA) は、バッテリーバックアップデバイスにとって重要です。たとえば、スマートメーターでは、RTC の最小限の消費電力のおかげで、バックアップバッテリーがメイン電源障害時にタイムキーピングを維持し、重要なイベントタイミングが記録されるようにします。

4. データロギング & 測定機器
* 使用例:環境モニタリングステーション、車両データレコーダー、科学計測器。
* 理由:すべてのデータポイントに正確なタイムスタンプを提供することが不可欠です。バッテリー切り替え 機能により、停電時にも時間が失われることはなく、統合発振器により設計が簡素化されます。

andnbsp;

説明

M41T81S は、内蔵 32.768 kHz 発振器 (外部水晶制御) を備えた低電力シリアルリアルタイムクロック (RTC) です。 SRAM の 8 バイトは、クロック/カレンダー機能に使用され、2 進化 10 進数 (BCD) 形式で構成されています。 さらに 12 バイトの SRAM は、アラーム、ウォッチドッグ、および方形波機能のステータス/制御を提供します。 アドレスとデータは、2 線、双方向 I2C インターフェースを介してシリアルに転送されます。 内蔵アドレスレジスタは、各 WRITE または READ データバイトの後に自動的にインクリメントされます。

M41T81S には、電源障害を検出し、電源障害が発生した場合に自動的にバッテリー電源に切り替わる内蔵電源センス回路があります。 クロック動作を維持するために必要なエネルギーは、電源障害が発生した場合に小型のリチウムボタン電源から供給できます。 ユーザーが利用できる機能には、不揮発性、時刻/カレンダー、アラーム割り込み、ウォッチドッグタイマー、およびプログラマブル方形波出力が含まれます。 8 つのクロックアドレスロケーションには、世紀、年、月、日、曜日、時、分、秒、および 1/10 秒/1/100 秒が 24 時間 BCD 形式で含まれています。 28、29 (うるう年 - 2100 年まで有効)、30、31 日の月の補正は自動的に行われます。

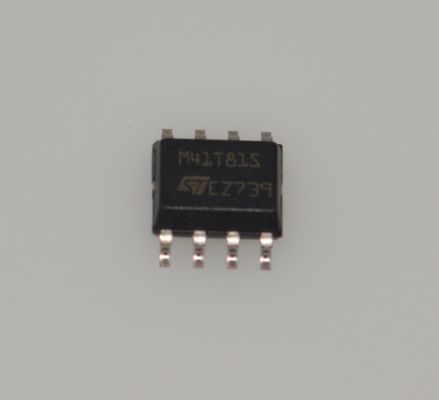

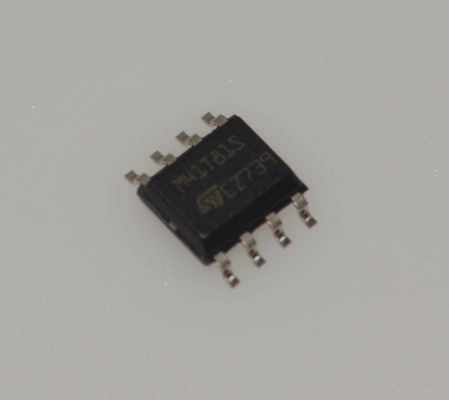

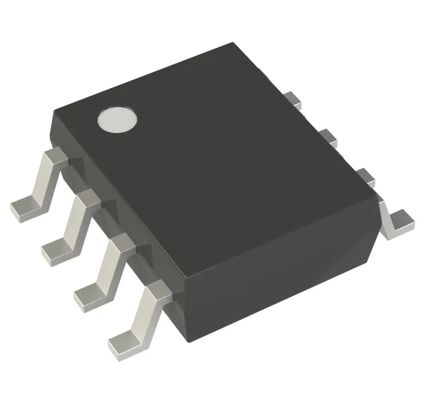

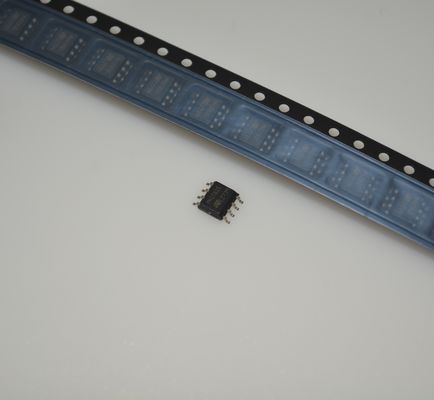

M41T81S は、8 ピン SOIC または 18 ピン 300 mil SOIC パッケージで提供され、32 KHz 水晶が埋め込まれています。

18 ピン、埋め込み水晶 SOIC では、不揮発性動作を提供するためにユーザーが提供するバッテリーのみが必要です。

andnbsp;

情報

andnbsp;

図面
