商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 |

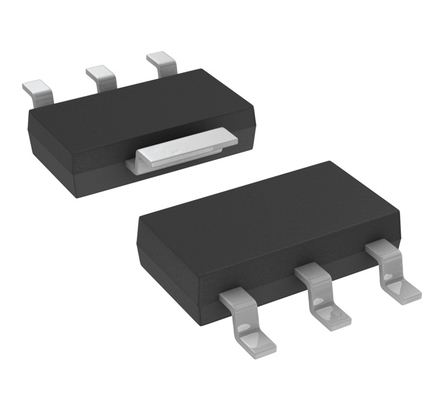

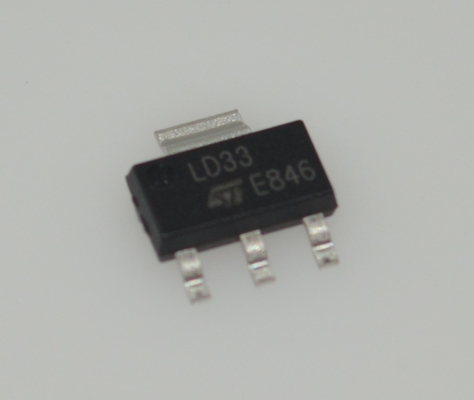

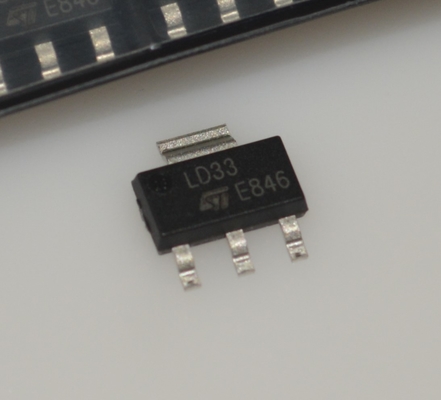

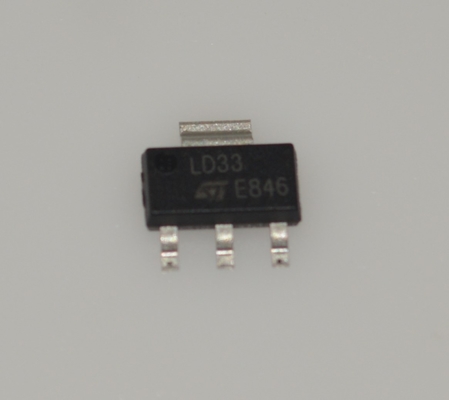

LD1117S33CTR 3.3V LDO電圧レギュレータ、1A出力、低ドロップアウト電圧、高精度、過電流および熱保護、セラミックコンデンサで安定、SOT-223パッケージ
特徴
• 低ドロップアウト電圧（1 V typ.）
• 最大800 mAの出力電流（SO-8）
• 固定出力電圧：1.2 V、1.8 V、2.5 V、3.3 V、5.0 V
• 可変バージョンあり（VREF = 1.25 V）
• 内部電流および熱制限
• ± 1 %（25 °C時）および全温度範囲で2 %で利用可能
• 電源電圧除去比：75 dB（typ.）
用途
1. 家電製品
スマートホームデバイス: Wi-Fiスマートプラグ、センサー、リモコンなど、メインMCUおよびセンサーモジュールに電力を供給するために使用。
ポータブルデバイス: MP3プレーヤー、デジタルフォトフレーム、ハンドヘルドファンなど、下流回路の電圧変換と調整に使用。
コンピュータ周辺機器: マザーボード、USBハブ、内部カードの補助電源など。
2. 通信およびネットワーキング機器
ネットワークモジュール: 以前の世代のイーサネットコントローラとWi-Fiモジュール（多くの場合、3.3V電源が必要）に電力を供給。
ルーター/スイッチ: ボード上の特定のチップに補助電源を供給。
光モジュール: 一部の従来の光トランシーバにも使用。
3. 産業用制御および自動化
産業用制御ボード: PLCや産業用コントローラで、ロジック回路、MCU、オペアンプなどに3.3V電源を供給。
センサーインターフェース: 多くのセンサー（温度、圧力、湿度）が3.3Vで動作し、LD1117は理想的な電源となります。
計測および試験装置: データ収集カードや機器のアナログ回路およびデジタル回路に電力を供給。
4. 車載エレクトロニクス車載インフォテインメントシステム: ラジオ、ナビゲーションシステムなどのデバイスの低電力コンポーネントに電力を供給。
ボディコントロールモジュール: ウィンドウコントローラ、ワイパーコントローラ、および安定した3.3V電源を必要とするその他のECUユニットなど。
5. 組み込みシステムおよびプロジェクト
Arduinoシールド: 通常、3.3Vセンサーまたはデバイスに電力を供給するために、より高い電圧（例：5Vまたは9V）を3.3Vに変換するためにシールドで使用。
Raspberry Pi/STM32開発ボード: カスタム拡張ボードまたはプロジェクトで、外部コンポーネントに3.3V電源レールを提供するために使用。
電子DIYプロジェクト: 5V/6V/9Vなどの入力から3.3Vに降圧する必要がある、ほぼすべての愛好家または専門家向けプロジェクトで使用。
説明
LD1117は、最大800 mAの出力電流を供給できる低ドロップ電圧レギュレータで、可変バージョン（VREF = 1.25 V）でも利用できます。固定バージョンに関しては、1.2 V、1.8 V、2.5 V、3.3 V、5.0 Vの出力電圧が提供されています。デバイスは、SOT-223、DPAK、SO-8、TO-220で供給されます。SOT 223およびDPAK表面実装パッケージは、熱特性を最適化し、関連する省スペース効果も提供します。高効率はNPNパス・トランジスタによって保証されます。実際、この場合、PNPとは異なり、静止電流はほとんど負荷に流れます。安定性のために、非常に一般的な10 µFの最小コンデンサのみが必要です。
チップトリミングにより、レギュレータは25 °Cで± 1 %以内の非常に厳しい出力電圧許容誤差に達することができます。可変LD1117は、他の標準品とピン互換です。ドロップと許容誤差の点で優れた性能を維持する可変電圧レギュレータ。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
|
|
部品ステータス
|
アクティブ
|
|
|
出力構成
|
|
|
|
出力タイプ
|
|
|
|
レギュレータの数
|
1
|
|
|
電圧 - 入力（最大）
|
15V
|
|
|
電圧 - 出力（最小/固定）
|
3.3V
|
|
|
電圧 - 出力（最大）
|
-
|
|
|
電圧ドロップアウト（最大）
|
1.3V @ 800mA
|
|
|
電流 - 出力
|
|
|
|
電流 - 静止（Iq）
|
10 mA
|
|
|
PSRR
|
75dB（120Hz）
|
|
|
制御機能
|
-
|
|
|
保護機能
|
過電流、過熱
|
|
|
動作温度
|
-40°C ~ 125°C
|
|
|
実装タイプ
|
表面実装
|
|
|
パッケージ/ケース
|
TO-261-4、TO-261AA
|
|
|
サプライヤデバイスパッケージ
|
SOT-223
|
|
|
基本製品番号
|
図面
