商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 |

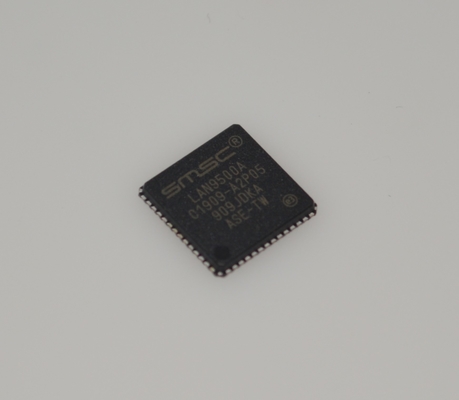

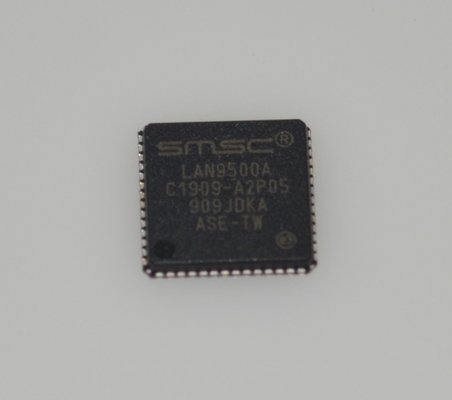

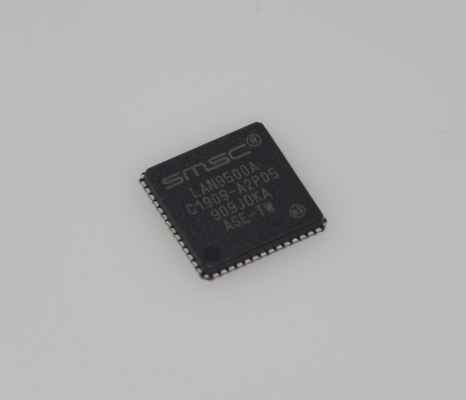

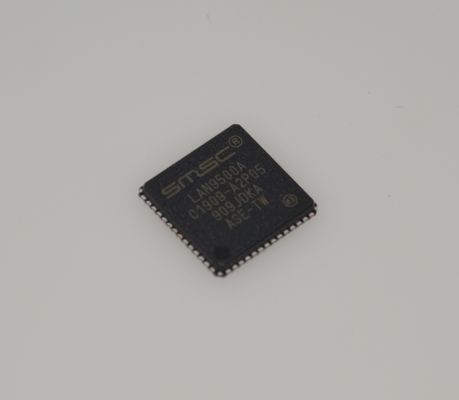

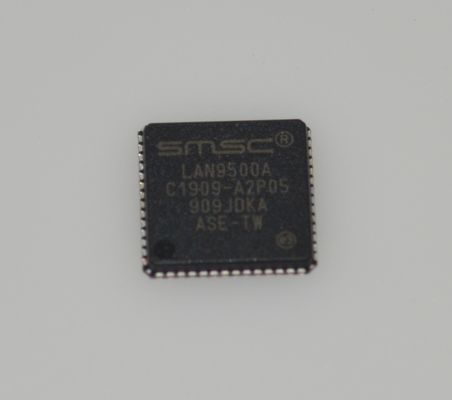

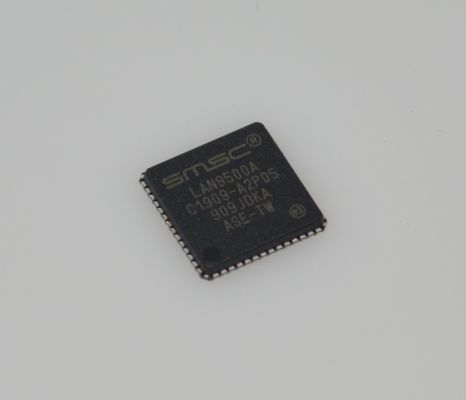

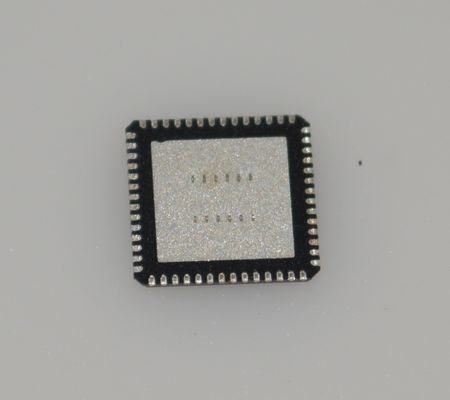

LAN9500A-ABZJ 高度な USB 2.0 - 10/100 イーサネットコントローラー、Hi-Speed 480Mbps 統合 MAC/PHY & EEPROM、超低消費電力、産業用温度、堅牢な ESD、組み込み設計向けコンパクト 36 ピン QFN
特徴
• USB デバイスコントローラー
- Hi に完全に準拠
-Speed Universal Serial Bus Specification Revision 2.0
- HS (480 Mbps) および FS (12 Mbps) モードをサポート
- 4 つのエンドポイントをサポート
- ベンダー固有のコマンドをサポート
- 統合 USB 2.0 PHY
- リモートウェイクアップをサポート
• 高性能 10/100 イーサネットコントローラー
- IEEE802.3/802.3u に完全に準拠
- 統合イーサネット MAC および PHY
- 10BASE-T および 100BASE-TX をサポート
- 全二重および半二重をサポート
- 全二重および半二重フロー制御
- プリアンブルの生成と削除
- 自動 32 ビット CRC 生成とチェック
- 自動ペイロードパディングとパッド削除
- ループバックモード
- TCP/UDP/IP/ICMP チェックサムオフロードをサポート
• 柔軟なアドレスフィルタリングモード
–1 つの 48 ビット完全一致アドレス
–64 個のハッシュフィルタリングされたマルチキャストアドレス
–すべてのマルチキャストをパス
–プロミスキャスモード
–逆フィルタリング
–ステータスレポート付きですべての着信をパス
アプリケーション
• 組み込みシステム
• セットトップボックス
• PVR
• CE デバイス
• ネットワークプリンター
• USB ポートレプリケーター
• スタンドアロン USB - イーサネットドングル
• 試験計測器
• 産業用
説明
LAN9500A-ABZJ は、組み込みシステム、ネットワークアダプター、および有線ネットワーク接続を必要とするさまざまな家電製品向けに設計された、高性能で高度に統合されたシングルチップ USB 2.0 - 10/100 イーサネットコントローラーです。
このチップの主な利点は、その高度な統合レベルにあります。USB 2.0 Hi-Speed 物理層 (PHY)、10/100 イーサネット物理層 (PHY)、イーサネットメディアアクセス制御 (MAC)、および統合 EEPROM をすべて単一チップに組み込んでいます。この設計により、周辺回路が大幅に簡素化され、外部コンポーネントの数が削減されるため、全体的なシステムコストとプリント基板 (PCB) のスペース要件が削減され、設計の信頼性が向上します。
LAN9500A は USB 2.0 "Hi-Speed" 480 Mbps データ転送速度をサポートし、USB インターフェース経由での高速でスムーズなネットワークデータスループットを保証します。これは、超低消費電力のための高度な電力管理機能を備えており、ポータブルで省エネなアプリケーションに最適です。さらに、このデバイスは、拡張された産業用温度範囲 (-40°C ～ +85°C) をサポートし、堅牢な組み込み ESD 保護を提供し、過酷な産業環境や要求の厳しい電気的条件に耐え、高い安定性と耐久性を保証します。そのコンパクトな36 ピン QFN パッケージは、スペースが限られたアプリケーションをさらに最適化します。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Microchip Technology
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
トレイ
|
|
|
部品ステータス
|
アクティブ
|
|
|
DigiKey プログラマブル
|
未検証
|
|
|
プロトコル
|
イーサネット
|
|
|
機能
|
ブリッジ、USB - イーサネット
|
|
|
インターフェース
|
USB
|
|
|
規格
|
USB 2.0、10/100 Base-T/TX PHY
|
|
|
電圧 - 供給
|
1.2V、2.5V、3.3V
|
|
|
電流 - 供給
|
-
|
|
|
動作温度
|
0°C ～ 70°C
|
|
|
パッケージ / ケース
|
56-VFQFN 露出パッド
|
|
|
サプライヤデバイスパッケージ
|
56-QFN (8x8)
|
|
|
基本製品番号
|
図面
