商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 |
INA139NA/3K 高横流シャントモニター 特徴 高精度 幅2.7-36V 供給 低 90μV オフセット +85°C 定数 3k 増幅 SC70 パッケージ 両方向操作と優れた直流性能
特徴
• 完全な単極高側電流測定回路
• 幅広い供給と一般的なモード
• INA139:2.7Vから40V
INA169:2.7Vから60V
• 独立した電源と入力の共通モード電圧
• シングル レジスタント 増幅セット
低静止電流: 60 μA (典型)

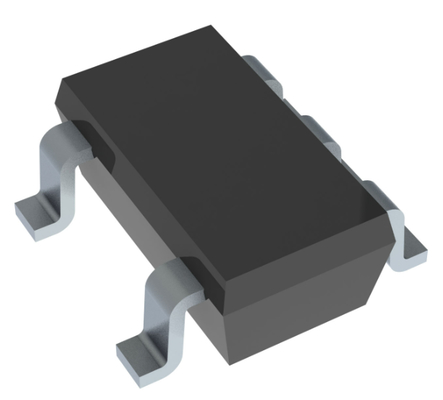

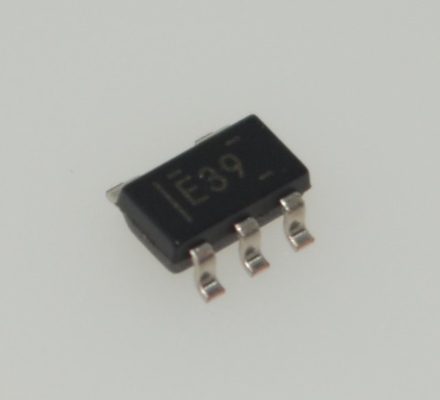

• 5ピン,SOT-23 パッケージ
申請
・ シャントの電流測定
自動車,電話,コンピュータ
• 携帯 や バッテリー の バックアップ システム
• バッテリー 充電器
• 電力管理
● 携帯電話
• 精密 電流源
記述
INA139とINA169は,高側,単極,電流シャントモニターです.SOT-23の小さなパッケージは 様々な用途で使用できます.
入力コンモンモード電圧と電源電圧は独立しており,INA139では2.7Vから40V,INA169では2.7Vから60Vの範囲に及ぶ.静止電流はわずか60μAである.電源を電流測定シャントの両側に最小誤差で接続できる.
この装置は,インプット電圧の差を出力電流に変換する.この電流は,1から100を超える任意の加益を設定する外部負荷抵抗で電圧に変換される.電流のシャント測定のために設計されているがこの回路は,測定とレベルシフトの創造的な応用を招きます.
INA139とINA169は5ピンSOT-23パッケージで入手可能である.INA139デバイスは40°Cから+125°Cの温度範囲に指定されており,INA169は40°Cから+85°Cに指定されている.
情報
|
カテゴリー
|
|
|
|
製造者
|
テキサス・インストラクション
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ&ロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
アクティブ
|
|
|
機能
|
現在のモニター
|
|
|
検出方法
|
ハイサイド
|
|
|
精度
|
±0.5%
|
|
|
電圧 - 入力
|
2.7V~40V
|
|
|
電流 - 出力
|
-
|
|
|
動作温度
|
-40°C~125°C (TA)
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
SC-74A,SOT-753
|
|
|
供給者のデバイスパッケージ
|
SOT-23-5
|
|
|
基本製品番号
|
図面
