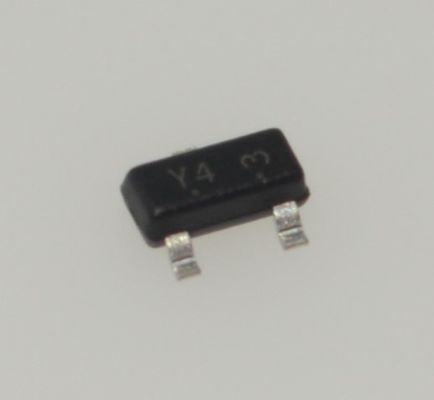

BZX84C15LT3G 15V ゼナー SOT-23 225mW 低流出電流 高い安定性 過剰保護 ハロゲンフリーテープandリールパッケージ 空間制限のPCBに最適

BZX84C15LT3G 15V ツェナー SOT-23 225mW 低リーク電流 高安定性 サージ保護 ハロゲンフリー テープ＆リールパッケージング スペース制約のあるPCBに最適

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。

特徴

• FRandminus;4またはFRandminus;5ボードで250 mW定格

• ツェナーブレークダウン電圧範囲andminus; 2.4 V ～ 75 V

• 最適な自動ボードアセンブリ用に設計されたパッケージ

• 高密度アプリケーション向けの小型パッケージサイズ

• 人体モデルあたりクラス3（andgt; 16 kV）のESD定格

• 厳密な許容誤差シリーズあり（4ページ参照）

• 自動車およびその他のアプリケーション向けのSZプレフィックス。独自のサイトおよび制御変更要件が必要。AECandminus;Q101認定およびPPAP対応

• これらのデバイスはPbandminus;Freeで、RoHSに準拠しています

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。

アプリケーション

1：電圧クランプと過電圧保護： 静電放電（ESD）、電圧スパイク、または偶発的な過電圧によって損傷から、集積回路（IC）またはMOSFETの敏感な入力ピンを保護するために使用されます。

2andldquo;電圧リファレンス：

ADC（アナログ-デジタルコンバーター）、DAC（デジタル-アナログコンバーター）、または電圧コンパレーターなどの回路に、シンプルで安定した基準電圧を提供します。3：波形クリッピング：

正弦波または他の波形を近似的な矩形波に変換します。

4：電源レギュレーション： 低電流、非精密電源回路でシンプルな電圧レギュレーターとして機能します。

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。

公称値：15V

これは、安定した基準電圧を示す重要なパラメータです。実際のアプリケーションでは、許容範囲があります。

BZX84C15LT3Gの場合、ツェナー電圧の許容誤差は

andplusmn;5%

です。これは、特定のテスト条件下では、実際の調整電圧が通常14.25Vと15.75Vの間に収まることを意味します。

2：消費電力：最大連続消費電力：350 mW これは、ダイオードが安全に処理できる最大電力を決定する重要な制限です（電力=ツェナー電圧andtimes;ツェナー電流）。回路設計では、動作電流がこの値を超えないようにする必要があります。そうしないと、ダイオードが過熱して損傷する可能性があります。

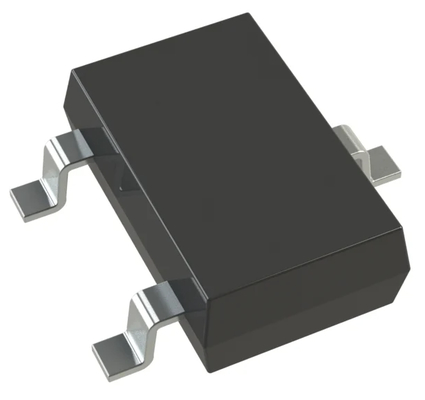

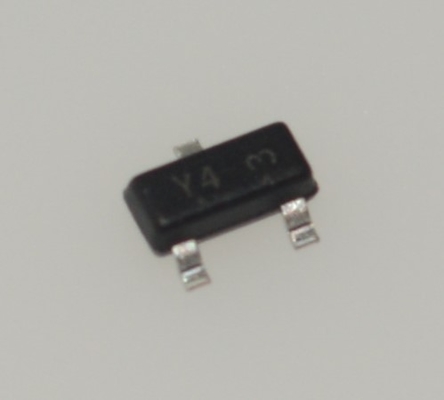

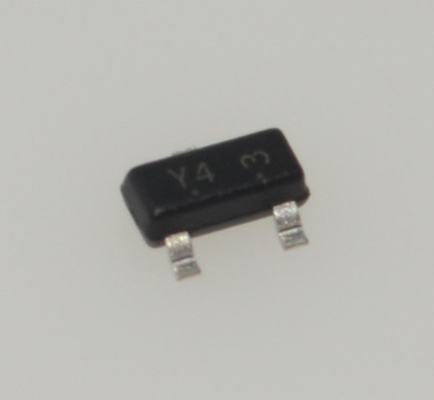

3：パッケージ：

SOT-23

これは、高密度PCB設計に適した、非常に一般的な3ピンの小型表面実装パッケージです。

4：テクノロジー：

シングルチップ：

一部のデュアルダイオードパッケージとは異なり、BZX84C15LT3GのSOT-23パッケージには、単一のツェナーダイオードのみが含まれています。

5：性能特性：

非常にシャープなブレークダウン特性：

優れた電圧調整性能を示します。低リーク電流：

電圧がツェナー電圧を下回ると、逆リーク電流は非常に小さくなります。

低インピーダンス： 優れた動的応答特性を備えています。

 情報

カテゴリディスクリート半導体製品

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。

ツェナー

電子部品のシリーズ、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを入手できます。
