商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 高精度絶縁デルタシグマ変調器,SOIC-8 安全認証 IC,高 CMTI デルタシグマ変調器 |
||

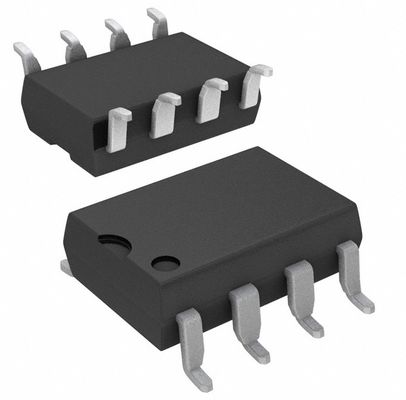

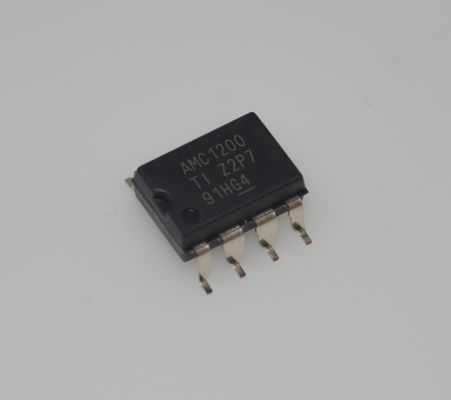

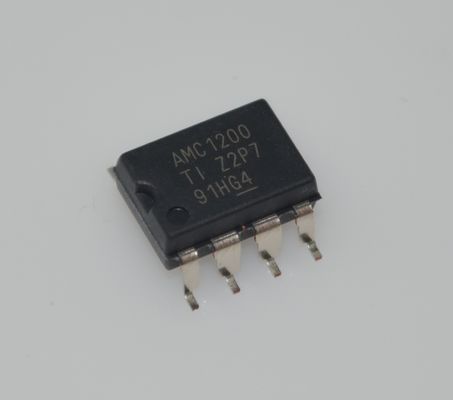

AMC1200SDUB 高精度絶縁デルタシグマ変調器、andplusmn;250mV 入力、5V 動作、20MHz クロック、78dB SNR、高 CMTI、-40anddeg;C ～ 125anddeg;C、SOIC-8、安全認証
andnbsp;
特徴
andbull; andplusmn;250mV 入力電圧範囲、1 シャント抵抗に最適化
andbull; 非常に低い非線形性：5 V で最大 0.075%
andbull; 低オフセット誤差：最大 1.5 mV
andbull; 低ノイズ：標準 3.1 mVRMS
andbull; 低ハイサイド供給電流：5 V で最大 8 mA
andbull; 入力帯域幅：最小 60 kHz
andbull; 固定ゲイン：8 (0.5% の精度)
andbull; 高コモンモード除去比：108 dB
andbull; ローサイドでの 3.3 V 動作
andbull; 認定ガルバニック絶縁：
andnbsp; andndash; UL1577 および VDE V 0884-10 承認
andnbsp; andndash; 絶縁電圧：4250 VPEAK (AMC1200B)
andnbsp; andndash; 動作電圧：1200 VPEAK
andnbsp; andndash; 過渡耐性：最小 10 kV/andmicro;s
andbull; 定格動作電圧での標準 10 年間の寿命 (アプリケーションレポート SLLA197 を参照)
andbull; 拡張産業用温度範囲全体で完全に仕様が規定されています
andnbsp;
アプリケーション
andbull; シャント抵抗ベースの電流検出：
andnbsp; andndash; モータ制御
andnbsp; andndash; グリーンエネルギー
andnbsp; andndash; 周波数インバータ
andnbsp; andndash; 無停電電源装置
andnbsp;
説明
AMC1200 および AMC1200B は、磁気干渉に対して非常に強い二酸化ケイ素 (SiO2) バリアによって入力回路から分離された出力を持つ高精度絶縁アンプです。このバリアは、UL1577 および VDE V 0884 10 に従って、最大 4250 VPEAK (AMC1200B) または 4000 VPEAK (AMC1200) のガルバニック絶縁を提供するように認証されています。絶縁電源と組み合わせて使用することで、これらのデバイスは、高コモンモード電圧ライン上のノイズ電流がローカルグラウンドに入り、敏感な回路を妨害したり損傷したりするのを防ぎます。
AMC1200 または AMC1200B の入力は、シャント抵抗またはその他の低電圧レベル信号源に直接接続するように最適化されています。デバイスの優れた性能は、正確な電流制御をサポートし、システムレベルの省電力化、特にモータ制御アプリケーションにおけるトルクリップルの低減をもたらします。出力信号のコモンモード電圧は、3 V または 5 V のローサイド電源に自動的に調整されます。
AMC1200 および AMC1200B は、-40anddeg;C ～ 105anddeg;C の拡張産業用温度範囲全体で完全に仕様が規定されており、ワイドボディ SOIC-8 パッケージ (DWV) およびガルウィング-8 パッケージ (DUB) で利用できます。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
バルク
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
アンプタイプ
|
andnbsp;
|
|
|
回路数
|
1
|
andnbsp;
|
|
出力タイプ
|
差動
|
andnbsp;
|
|
スルーレート
|
-
|
andnbsp;
|
|
-3db 帯域幅
|
100 kHz
|
andnbsp;
|
|
電圧 - 入力オフセット
|
200 andmicro;V
|
andnbsp;
|
|
電流 - 供給
|
5.4mA
|
andnbsp;
|
|
電流 - 出力/チャネル
|
20 mA
|
andnbsp;
|
|
電圧 - 供給スパン (最小)
|
2.7 V
|
andnbsp;
|
|
電圧 - 供給スパン (最大)
|
5.5 V
|
andnbsp;
|
|
動作温度
|
-40anddeg;C ～ 105anddeg;C
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-SMD、ガルウィング
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
