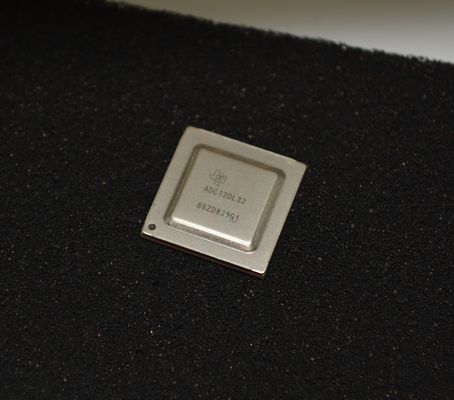

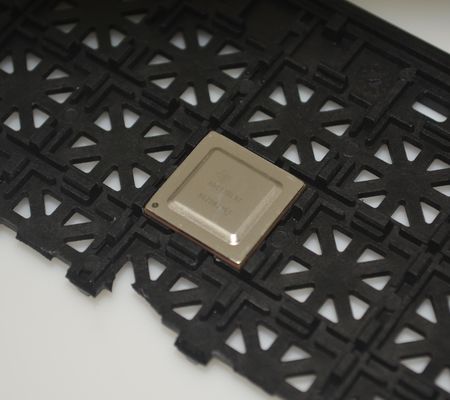

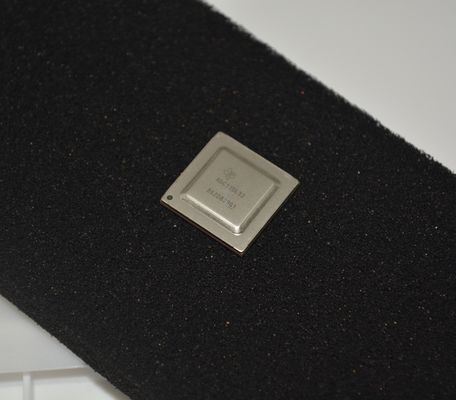

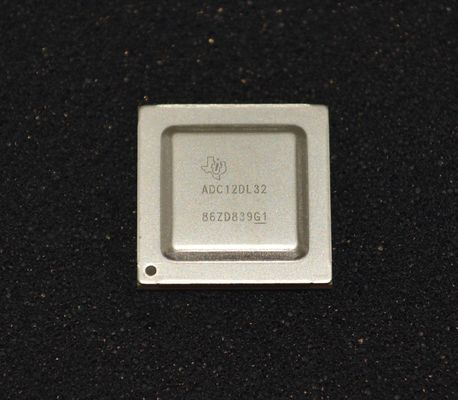

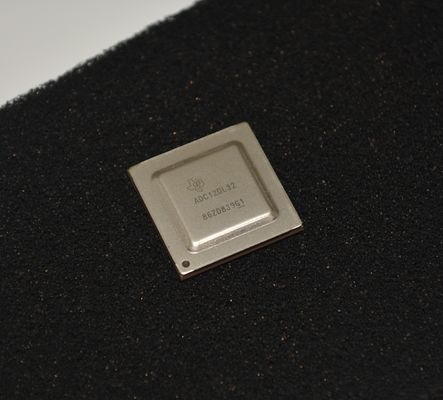

ADC12DL3200ACF RFサンプリングADC 12ビット分解能 デュアル3.2GSPSチャネル 6.4GBaudレート JESD204Bインターフェース マルチバンド動作 超低消費電力 広帯域アナログ帯域幅 統合デジタルダウンコンバージョン
andnbsp;
特徴
andbull; ADCコア:
andnbsp; andndash; 12ビット分解能
andnbsp; andndash; シングルチャネルモードで最大6.4 GSPS
andnbsp; andndash; デュアルチャネルモードで最大3.2 GSPS
andbull; 低マグニチュード、高次高調波用の内部ディザ
andbull; 低遅延LVDSインターフェース:
andnbsp; andndash; 合計遅延:< 10 ns
andnbsp; andndash; 最大48データペア、1.6 Gbps
andnbsp; andndash; 4つのDDRデータクロック
andnbsp; andndash; ストローブ信号により同期を簡素化
andbull; ノイズフロア（無入力、VFS = 1.0 VPP-DIFF）:
andnbsp; andndash; デュアルチャネルモード: andndash;151.1 dBFS/Hz
andnbsp; andndash; シングルチャネルモード: andndash;154.3 dBFS/Hz
andbull; 0 VのVCMIを備えたバッファ付きアナログ入力:andndash; アナログ入力帯域幅（andndash;3 dB）: 8.0 GHzandndash; 使用可能な入力周波数範囲: > 10 GHzandndash; フルスケール入力電圧（VFS、デフォルト）: 0.8 VPP
andbull; ノイズレスアパーチャ遅延（TAD）調整:
andnbsp; andndash; 精密サンプリング制御: 19-fsステップ
andnbsp; andndash; 同期とインターリーブを簡素化
andnbsp; andndash; 温度と電圧に不変な遅延
andbull; 使いやすい同期機能:
andnbsp; andndash; 自動SYSREFタイミングキャリブレーション
andnbsp; andndash; サンプルマーキング用のタイムスタンプ
andbull; 消費電力: 3.15 W
andnbsp;
アプリケーション
andbull; オシロスコープおよび広帯域デジタイザ
andbull; 電子戦（SIGINT、ELINT）
andbull; 飛行時間とLIDAR距離測定
andbull; マイクロ波バックホール
andbull; 車載レーダーテスター
andbull; 分光分析
andnbsp;
説明
ADC12DL3200は、DCから10 GHzを超える入力周波数を直接サンプリングできるRFサンプリング、ギガサンプル、アナログ-デジタルコンバータ（ADC）です。デュアルチャネルモードでは、ADC12DL3200は最大3200 MSPSをサンプリングでき、シングルチャネルモードでは最大6400 MSPSをサンプリングできます。チャネル数（デュアルチャネルモード）とナイキスト帯域幅（シングルチャネルモード）のプログラマブルなトレードオフにより、高チャネル数または広帯域幅の瞬時信号帯域幅アプリケーションの両方のニーズを満たす柔軟なハードウェアの開発が可能になります。8.0 GHzのフルパワー入力帯域幅（andndash;3 dB）と使用可能な周波数範囲により、Lバンド、Sバンド、Cバンド、およびXバンドの直接RFサンプリングが可能になり、周波数アジャイルシステムに対応します。
ADC12DL3200は、遅延に敏感なアプリケーションやLVDSの簡素化が好ましい場合に、低遅延、低電圧差動信号（LVDS）インターフェースを使用します。インターフェースは、最大48個のデータペア、4つのダブルデータレート（DDR）クロック、および4つのストローブ信号を使用し、4つの12ビットデータバスに配置されています。インターフェースは、最大1.6 Gbpsの信号速度をサポートしています。ストローブ信号は、バス間および複数のデバイス間の同期を簡素化します。ストローブは内部で生成され、SYSREF入力によって決定的なタイミングでリセットできます。ノイズレスアパーチャ遅延（TAD）調整やSYSREFウィンドウイングなどの革新的な同期機能により、マルチデバイス同期がさらに容易になります。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Texas Instruments
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
トレイ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
ビット数
|
12
|
andnbsp;
|
|
サンプリングレート（毎秒）
|
3.2G、6.4G
|
andnbsp;
|
|
入力数
|
1、2
|
andnbsp;
|
|
入力タイプ
|
差動、シングルエンド
|
andnbsp;
|
|
データインターフェース
|
LVDS - パラレル
|
andnbsp;
|
|
構成
|
MUX-ADC
|
andnbsp;
|
|
比率 - S/H:ADC
|
0:1
|
andnbsp;
|
|
A/Dコンバータの数
|
2
|
andnbsp;
|
|
アーキテクチャ
|
フォールディング補間
|
andnbsp;
|
|
リファレンスタイプ
|
内部
|
andnbsp;
|
|
電圧 - 電源、アナログ
|
1.05V ~ 2V
|
andnbsp;
|
|
電圧 - 電源、デジタル
|
1.05V ~ 2V
|
andnbsp;
|
|
特徴
|
同時サンプリング
|
andnbsp;
|
|
動作温度
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|

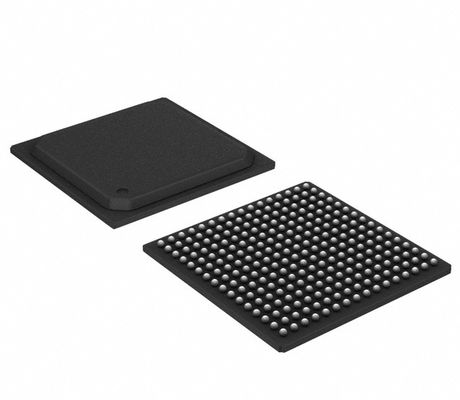

パッケージ/ケース
|
256-BBGA、FCBGA
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
256-FCBGA（17x17）
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
基本製品番号
|
