上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | バックブーストコンバータ 2.5-12V入力,調整可能出力 パワーセーブモード,QFNパッケージ バックブーストコンバータ |
||

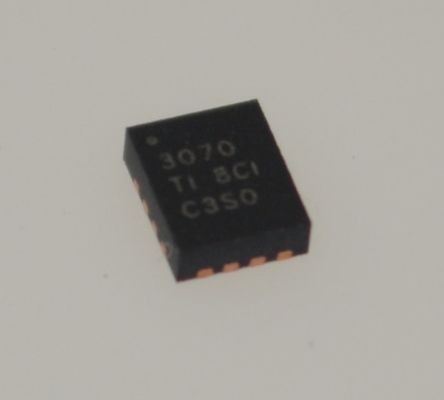

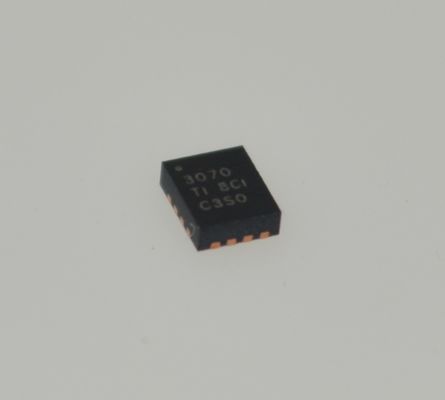

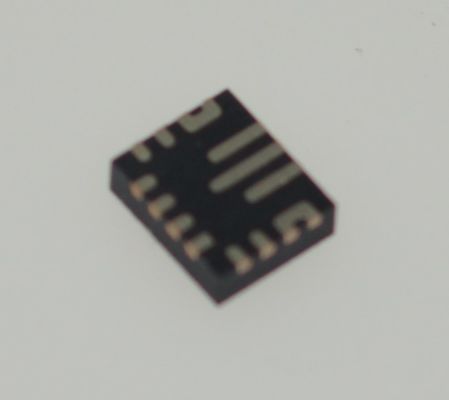

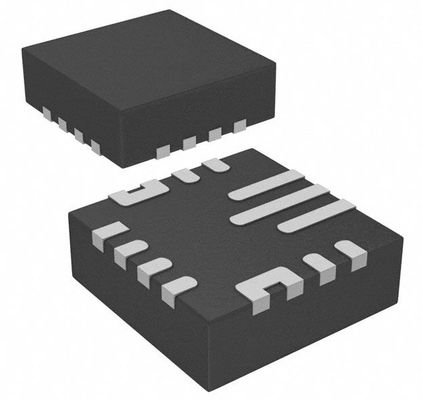

TPS63070RNMRバックブーストコンバータ 2.5-12V入力 2Aスイッチ 96%効率 1.8-5.5V調整可能出力 パワーセーブモード 25andmu;A IQ 強制PWM 3x3mm QFNパッケージ
andnbsp;
特徴
andbull; 入力電圧範囲:2.0Vto16V
andbull; 出力電圧範囲:2.5Vto9V
andbull; 最大95%効率
andbull; PWMモードで+/-1%DC精度
andbull; PFMモードで+3%/-1%DC精度
andbull; バックモードで2A出力電流
andbull; ブーストモードで2A出力電流 (VIN=4V;Vout=5V)
andbull; 正確なENABLE入力により
andnbsp; andndash; ユーザー定義の低電圧ロックアウト
andnbsp; andndash; 正確なシーケンス
andbull; ステップダウンモードとブーストモード間の自動切り替え
andbull; 標準デバイス静止電流:50andmu;A
andbull; 固定および調整可能な出力電圧オプション
andbull; 出力放電オプション
andbull; 低出力電力時の効率向上のためのパワーセーブモード
andbull; 2.4MHzでの強制固定周波数動作と同期オプション
andbull; PowerGood出力
andbull; VSELにより出力電圧変更が容易
andbull; シャットダウン中の負荷切断
andbull; 過熱保護
andbull; 入力/出力過電圧保護
andbull; QFNパッケージで利用可能
andnbsp;
アプリケーション
andbull; デュアルLi-Ionアプリケーション
andbull; 産業用計装機器
andbull; DSCおよびカムコーダー
andbull; ノートブックコンピュータ
andbull; ウルトラモバイルPCおよびモバイルインターネットデバイス
andbull; 個人用医療製品
andnbsp;
説明
TPS6307xは、入力電圧が出力電圧よりも高いか低い可能性があるアプリケーションに適した、高効率、低静止電流のバックブーストコンバータです。出力電流は、ブーストモードで最大2A、バックモードで最大2Aになります。バックブーストコンバータは、同期整流を使用して最大効率を得るために、固定周波数、パルス幅変調（PWM）コントローラに基づいています。低負荷電流では、コンバータはパワーセーブモードに入り、広い負荷電流範囲で高効率を維持します。コンバータは、バッテリーの消耗を最小限に抑えるために無効にすることができます。シャットダウン中、負荷はバッテリーから切り離されます。デバイスは2.5mmx3mmQFNパッケージで利用できます。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|

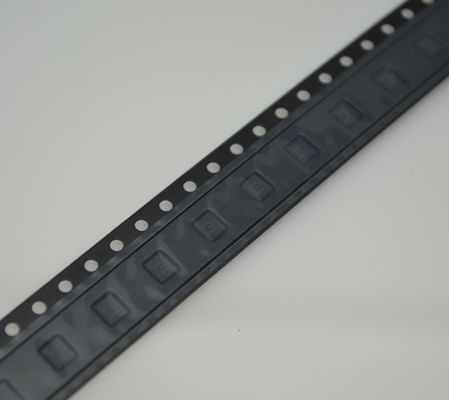

テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
機能
|
ステップアップ/ステップダウン
|
andnbsp;
|
|
出力構成
|
正
|
andnbsp;
|
|
トポロジー
|
andnbsp;
|
|
|
出力タイプ
|
andnbsp;
|
|
|
出力数
|
1
|
andnbsp;
|
|
電圧 - 入力（最小）
|
2V
|
andnbsp;
|
|
電圧 - 入力（最大）
|
16V
|
andnbsp;
|
|
電圧 - 出力（最小/固定）
|
andnbsp;
|
|
|
電圧 - 出力（最大）
|
9V
|
andnbsp;
|
|
電流 - 出力
|
andnbsp;
|
|
|
周波数 - スイッチング
|
2.4MHz
|
andnbsp;
|
|
同期整流器
|
はい
|
andnbsp;
|
|
動作温度
|
-40anddeg;C～125anddeg;C（TJ）
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
andnbsp;
|
|
|
サプライヤデバイスパッケージ
|
15-VQFN-HR（3x2.5）
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
