商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 1.5A 負荷スイッチIC,超低RON負荷スイッチ,SOT-23-5 パッケージ負荷スイッチ |
||

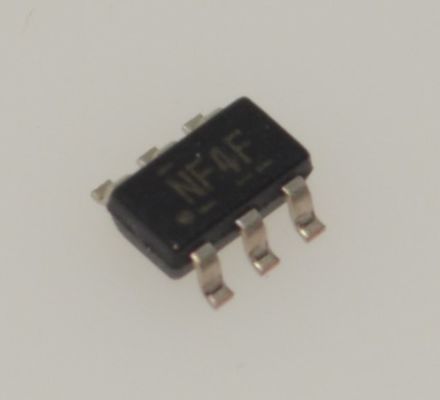

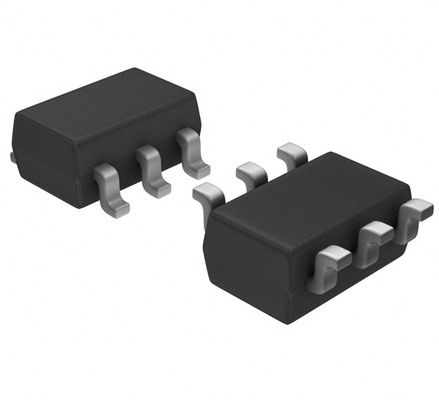

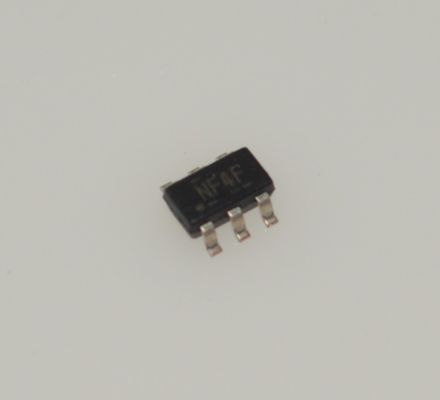

TPS22929DDBVR ロードスイッチ 1.5A定格 超低0.8Ω RON 1.1-5.5V 広入力 高速出力放電 (QOD) 低1μA IQ 小型SOT-23-5パッケージ イネーブルピン 短絡保護
andnbsp;
特長
andbull; 統合シングルロードスイッチ 1
andbull; 小型SOT23-6パッケージ
andbull; 入力電圧範囲: 1.4 V ～ 5.5 V
andbull; 低ON抵抗
andnbsp; andndash; rON =115 mΩ at VIN = 5 V
andnbsp; andndash; rON =115 mΩ at VIN = 3.3 V
andnbsp; andndash; rON =118 mΩ at VIN = 2.5 V
andnbsp; andndash; rON =129 mΩ at VIN = 1.5 V
andbull; 1.8-A連続スイッチ電流 (25℃)
andbull; 低スレッショルド制御入力
andbull; 制御されたスルーレート
andbull; 低電圧ロックアウト
andbull; 高速出力放電
andbull; 逆電流保護
andnbsp;
アプリケーション
andbull; ポータブル産業機器
andbull; ポータブル医療機器
andbull; ポータブルメディアプレーヤー
andbull; POS端末
andbull; GPSデバイス
andbull; デジタルカメラ
andbull; ポータブル計測器
andbull; スマートフォン
andnbsp;
説明
TPS22929Dは、小型、低rONロードスイッチで、ターンオンが制御されています。このデバイスには、1.4 V～5.5 Vの入力電圧範囲で動作できるPチャネルMOSFETが含まれています。スイッチはオン/オフ入力（ON）によって制御され、低電圧制御信号と直接インターフェースできます。TPS22929Dはアクティブハイイネーブルです。
TPS22929Dには、スイッチがオフのときに高速出力放電を行うための150Ωのオンチップロード抵抗器が含まれています。デバイスの立ち上がり時間は、突入電流を回避するために内部的に制御されています。
TPS22929Dデバイスは、逆電圧状況中に電源スイッチをラッチオフすることにより、回路ブレーカー機能を提供します。内部逆電圧コンパレータは、出力電圧（VOUT）が入力（VIN）よりも高く駆動されたときに電源スイッチを無効にし、電流がスイッチの入力側に流れるのを迅速に（標準10μs）停止させます。逆電流は、電源スイッチが無効になっている場合でも常にアクティブです。さらに、低電圧ロックアウト（UVLO）保護は、入力電圧が低すぎる場合にスイッチをオフにします。
TPS22929Dは、小型で省スペースの6ピンSOT23パッケージで利用でき、動作が特徴付けられています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
スイッチタイプ
|
andnbsp;
|
|
|
出力数
|
1
|
andnbsp;
|
|
比率 - 入力：出力
|
1:1
|
andnbsp;
|
|
出力構成
|
ハイサイド
|
andnbsp;
|
|
出力タイプ
|
Pチャネル
|
andnbsp;
|
|
インターフェース
|
オン/オフ
|
andnbsp;
|
|
電圧 - 負荷
|
1.4V～5.5V
|
andnbsp;
|
|
電圧 - 電源（Vcc / Vdd）
|
不要
|
andnbsp;
|
|
電流 - 出力（最大）
|
1.8A
|
andnbsp;
|
|
Rds On（標準）
|
115mOhm
|
andnbsp;
|
|
入力タイプ
|
非反転
|
andnbsp;
|
|
特長
|
負荷放電、スルーレート制御
|
andnbsp;
|
|
障害保護
|
逆電流、UVLO
|
andnbsp;
|
|
動作温度
|
-40℃～85℃（TA）
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
SOT-23-6
|
andnbsp;
|
|
パッケージ/ケース
|
andnbsp;
|
|
|
基本製品番号
|
andnbsp;
図面
