商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | SN74LVC1T45 電圧レベル変換器,デュアル電源レベル変換器 IC,小型パッケージ電圧変換器 IC |
||
SN74LVC1T45DBVR シングルビットデュアル電源電圧レベルトランスレータ、自動方向制御付き、1.65V～5.5V、高速、低電力、小型パッケージ、32mA出力ドライブ
特徴
• ESD保護はJESD 22を超えています:
– 2000V 人体モデル (A114-A)
– 200V 機械モデル (A115-A)
– 1000V 帯電デバイスモデル (C101)
• Texas Instruments NanoFreeandtrade;パッケージで利用可能
• 完全構成可能なデュアルレール設計により、各ポートは1.65V～5.5Vの全電源範囲で動作可能
• VCC絶縁機能 – いずれかのVCC入力がGNDの場合、両方のポートは高インピーダンス状態になります
• DIR入力回路はVCCAを参照
• 低消費電力、最大4andmicro;AのICC
• 3.3Vでandplusmn;24mAの出力ドライブ
• Ioffは部分的な電源オフモード動作をサポート
• 最大データレート
– 420Mbps (3.3V～5V変換)
– 210Mbps (3.3Vに変換)
– 140Mbps (2.5Vに変換)
– 75Mbps (1.8Vに変換)
• ラッチアップ性能はJESD 78、Class IIで100mAを超えています
アプリケーション
• パーソナルエレクトロニクス
• 産業用
• エンタープライズ
• テレコム
説明
このシングルビット非反転バス・トランシーバは、2つの別々の構成可能な電源レールを使用します。AポートはVCCAを追跡するように設計されています。VCCAは1.65V～5.5Vの任意の供給電圧を受け入れます。BポートはVCCBを追跡するように設計されています。VCCBは1.65V～5.5Vの任意の供給電圧を受け入れます。これにより、1.8V、2.5V、3.3V、5Vの電圧ノード間のユニバーサル低電圧双方向変換が可能になります。SN74LVC1T45は、2つのデータバス間の非同期通信用に設計されています。方向制御（DIR）入力の論理レベルは、Bポート出力またはAポート出力を有効にします。Bポート出力が有効になっている場合、デバイスはAバスからBバスにデータを送信し、Aポート出力が有効になっている場合、BバスからAバスにデータを送信します。入力回路は、AポートとBポートの両方で常にアクティブであり、過剰なICCとICCZを防ぐためにHIGHまたはLOWレベルの論理を適用する必要があります。
SN74LVC1T45は、DIR入力がVCCAによって給電されるように設計されています。このデバイスは、Ioffを使用した部分的な電源オフアプリケーション向けに完全に仕様が定められています。Ioff回路は出力を無効にし、電源がオフになっているときにデバイスを介した損傷電流の逆流を防ぎます。VCC絶縁機能は、いずれかのVCC入力がGNDの場合、両方のポートが高インピーダンス状態になるように設計されています。
NanoFreeandtrade;パッケージ技術は、ダイをパッケージとして使用する、ICパッケージングコンセプトにおける大きなブレークスルーです。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Texas Instruments
|
|
|
シリーズ
|
|
|
|
パッケージング
|

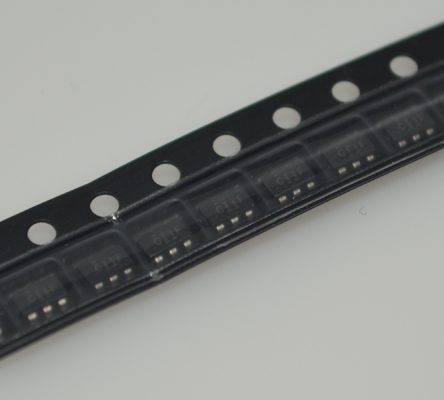

テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
|
|
部品ステータス
|
アクティブ
|
|
|
トランスレータタイプ
|
電圧レベル
|
|
|
チャネルタイプ
|
双方向
|
|
|
回路数
|
1
|
|
|
回路あたりのチャネル数
|
1
|
|
|
電圧 - VCCA
|
1.65 V～5.5 V
|
|
|
電圧 - VCCB
|
1.65 V～5.5 V
|
|
|
入力信号
|
-
|
|
|
出力信号
|
-
|
|
|
出力タイプ
|
トライステート、非反転
|
|
|
データレート
|
420Mbps
|
|
|
動作温度
|
-40anddeg;C～85anddeg;C（TA）
|
|
|
特徴
|
-
|
|
|
実装タイプ
|
表面実装
|
|
|

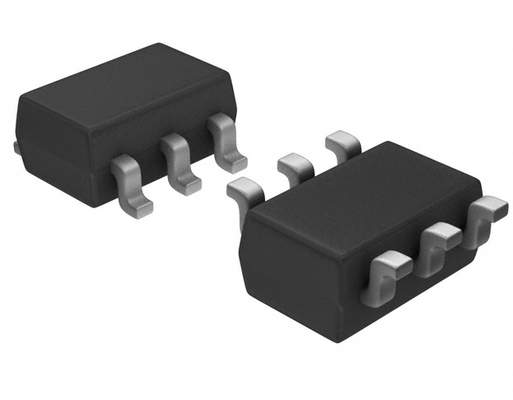

パッケージ/ケース
|
SOT-23-6
|
|
|
サプライヤデバイスパッケージ
|
SOT-23-6
|
|
|
基本製品番号
|
図面
