LM5114BMFX/S7003094 100V ハーフブリッジゲートドライバ 3A ピーク電流独立入力 急速 25ns 拡散 UVLO 保護 幅広く 8-14V 供給 TTL/CMOS 互換性 SOT-23-6 パッケージ

LM5114BMFX/S7003094 100Vハーフブリッジゲートドライバ 3Aピーク電流 独立入力 高速25ns伝搬 UVLO保護 広範囲8-14V電源 TTL/CMOS互換 SOT-23-6パッケージ

特徴

• 1つの制御可能な立ち上がり時間と立ち下がり時間のための独立したソースおよびシンク出力

• 4V～12.6V単電源

• 7.6A/1.3Aピークシンクおよびソース駆動電流

• 0.23-Ωオープンドレインプルダウンシンク出力

• 2-Ωオープンドレインプルアップソース出力

• 12ns（標準）伝搬遅延

• 反転入力と非反転入力間の遅延時間のマッチング

• TTL/CMOSロジック入力

• 0.68V入力ヒステリシス

• 最大14Vロジック入力（VDD電圧に関係なく）

• 低入力容量：2.5pF（標準）

• -40℃～125℃動作温度範囲

• MAX5048とのピン互換性

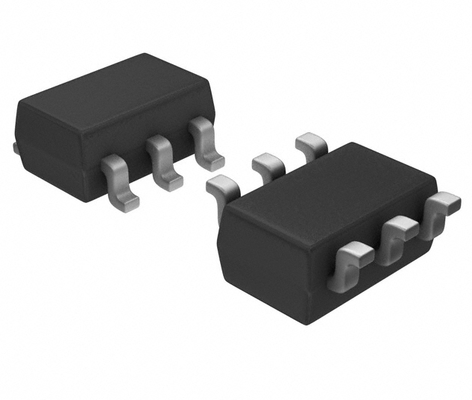

• 6ピンSOT-23

アプリケーション

• ブーストコンバータ

• フライバックおよびフォワードコンバータ

• 絶縁型トポロジーにおける二次同期FET駆動

• モータ制御

説明

LM5114は、ブースト型構成でローサイドMOSFETを駆動したり、絶縁型トポロジーで二次同期MOSFETを駆動するように設計されています。強力なシンク電流能力により、LM5114は複数のFETを並列に駆動できます。LM5114は、ローサイドエンハンスメントモード窒化ガリウム（GaN）FETを駆動するために必要な機能も備えています。LM5114は、単一のデバイスタイプで反転および非反転ゲート駆動の要件を満たすために、反転入力と非反転入力を提供します。LM5114の入力はTTL/CMOSロジック互換であり、VDD電圧に関係なく最大14Vの入力電圧に耐えます。LM5114は、分割ゲート出力を備えており、ターンオンとターンオフの強度を個別に調整する柔軟性を提供します。LM5114は、高速スイッチング速度と最小限の伝搬遅延を備えており、高周波動作を容易にします。LM5114は、6ピンSOT-23パッケージと、熱放散を助ける露出パッドを備えた6ピンWSONパッケージで利用できます。
