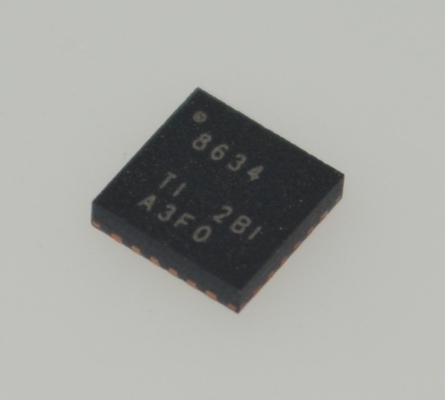

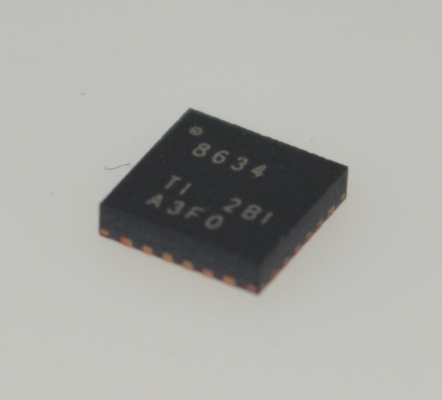

精密 ADS8634SRGER 16-bit 解像度 4-Ch 入力 超低電源 SPI 通信 2.7-5.5V チップ上での供給 コンパクト 24-QFN 工業用

高精度 ADS8634SRGER 16ビット分解能 4チャンネル入力 超低消費電力 SPI通信 2.7-5.5V電源 オンチップリファレンス コンパクト24-QFN、産業用途向け

 特長

選択可能な入力範囲:

  ±10V、±5V、+2.5V、0V～10V、または0V～5V

  外部リファレンス使用で最大±12V

  最大1MSPSで変換遅延なし

優れた性能:

  12ビット、欠落コードなし

  INL: +0.9LSB

  SNR: 71.8dB

高度な集積度:

  4チャンネルまたは8チャンネル入力MUX

  温度センサー

  内部電圧リファレンス

  各チャンネルのアラームしきい値

低消費電力:

  1MSPSで14.45mW

  0.1MSPSで5.85mW

  柔軟なパワーダウンモード

  SPI互換シリアルインターフェース

拡張温度範囲:

  -40℃～+125℃

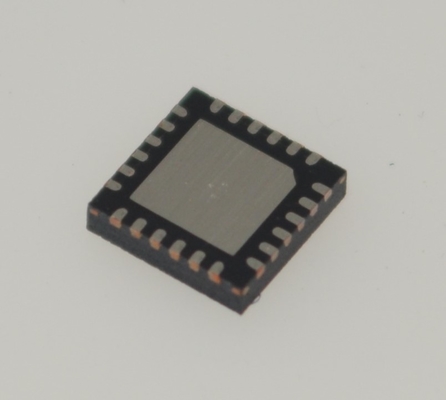

  小型フットプリント: 4mm x 4mm QFNパッケージ

アプリケーション

• 産業用プロセス制御（PLC）

• データ収集システム

• 高速、クローズドループシステム

• デジタル電源

説明

ADS8634およびADS8638（ADS8634/8）は、最大+10Vの入力を1MSPSで測定できる12ビットアナログ-デジタルコンバータ（ADC）です。逐次比較レジスタ（SAR）コアを使用し、これらのADCは、変換に遅延のないサンプル＆ホールドフロントエンドを提供します。ADS8634は、最大4つの入力を測定するための入力マルチプレクサ（mux）を含んでいます。ADS8638は、最大8つの入力を測定できます。

入力マルチプレクサに加えて、ADS8634/8は、内部温度センサー、電圧リファレンス、および各入力のアラームしきい値を設定するためのデジタルコンパレータを備えています。したがって、必要な外部コンポーネントは最小限です。シンプル SPI互換インターフェースは、通信と制御を提供します。デジタル電源は、5Vから1.8Vまで動作し、幅広いプロセッサおよびコントローラに直接接続できます。

要求の厳しい産業用測定アプリケーションに最適で、ADS8634/8は、-40℃～+125℃の拡張産業用温度範囲で完全に仕様が規定されており、小型フォームファクタQFN-24パッケージで利用できます。
