商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 74VHC393FT デュアル4ビットバイナリカウンタ,TSSOP-14パッケージ バイナリカウンタ,5.5Vトレラント入力 バイナリカウンタ |
||

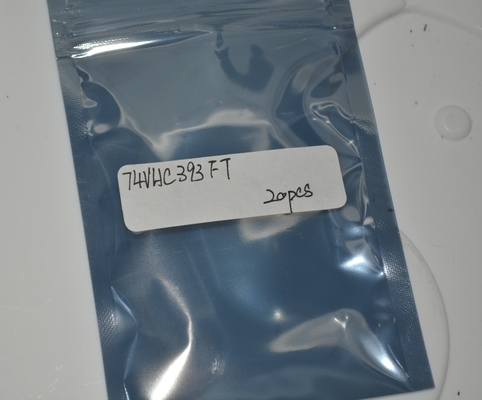

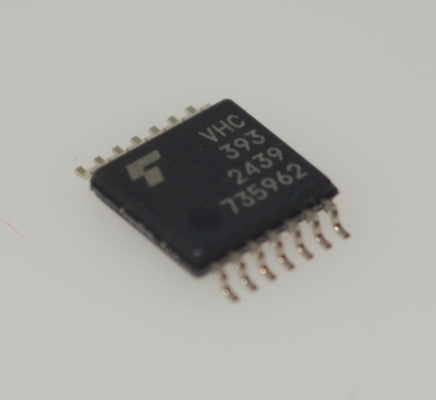

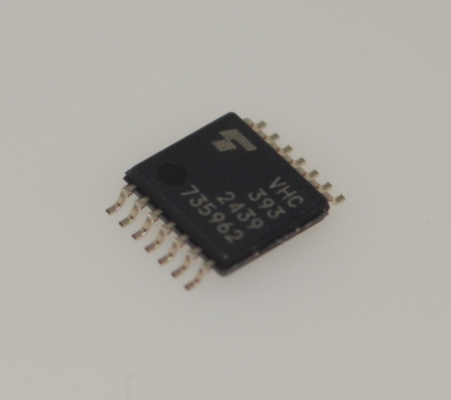

74VHC393FT 2倍4ビットバイナリーカウンタ 2~5.5V操作 アシンクロノスリセット 5.5V耐容性インプット 8mA出力ドライブ 高騒音抵抗性とTSSOP-14パッケージ
特徴
AEC-Q100 (Rev. H) (注1)
広範囲の動作温度:TOPR = -40〜125
高速:fMAX = 170 MHz (典型的には) VCC = 5.0 V で
低電源消耗:ICC = 4,0 μA (最大) ター = 25 〜
高いノイズ抵抗性:VNIH = VNIL = 28 % VCC (min)
すべての入力に 停電防止装置が設置されています
バランスのとれた繁殖遅延: tPLH ≈ tPHL
幅広く動作電圧範囲:VCC (pr) =2.0Vから5.5V
低騒音:VOLP=0.8V (最大)
ピンと機能は74シリーズ (74AC/HC/AHCなど) 393型と互換性がある.
申請
1デジタル周波数分割とカウントシステム
その2つの4ビットバイナリリップルカウンター構造とアシンクロンリセット機能は,次の用途に適しています.
時計周波数分割回路(高周波時計を低周波制御信号に分割)
イベントカウンター(工業生産ラインのカウント,速度測定)
定時計の基本周波数生成(MCUで正確なタイミング制御が可能)
2消費者電子機器と携帯機器
2-5.5V 幅広く電圧を支えるそして低功率特性理想的なものにします
スマートホームデバイス動作状態サイクルカウント (例えば,タイムスイッチ制御)
玩具用電子機器光/音効果の配列生成 (LEDの点滅パターン制御)
リモコンボタンを押す統計と低出力スタンバイカウント
3産業制御と自動化
高い騒音抵抗性そして8mA出力ドライブ厳しい環境を支える
PLCシステムパルス信号の周波数分割とステップ制御用
モーターエンコーダーシグナル周波数分割 (MCUのカウント負荷を減らす)
センサー信号蓄積数 (流量センサー,移動検出)
4コミュニケーションとインターフェイスデザイン
5.5V 容認の入力混合電圧システムをサポートする:
UART/I2C インターフェースバウド速率周波数分割生成
データ収集システムサンプリング周波数分級制御用
ディスプレイ装置スキャン周波数分割 (LEDマトリックスリフレッシュ制御)
記述
74VHC393FTは,シリコンゲートC2MOS技術で製造された高度な高速CMOS 4ビットバイナリーカウンターです.
同等の双極ショットキーTTLに似た高速動作を実現し,CMOSの低消耗電力を維持する.
1つのパケットに2つの独立したカウンター回路が含まれているため,1つのICで8つのバイナリービットの数値または周波数分割を達成できます.
この装置は,CKパルスによる負の進行移行時に状態を変更する.カウンタは,他の入力に関係なく,CLR入力で高値で "0" (QA to QD = "L") にリセットすることができます.
入力保護回路は,電源電圧に関係なく,入力ピンに0~5.5Vの電圧が適用されることを保証する.このデバイスは5Vから3Vのシステムとバッテリーバックアップのような2つの供給システムとのインターフェースに使用することができます.
この回路は,電源と入力電圧の不一致によりデバイスの破壊を防止します.
情報
|
カテゴリー
|
|
|
|
製造者
|
トシバ半導体および貯蔵
|
|
|
シリーズ
|
|
|
|
パッケージ
|
テープ&ロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
アクティブ
|
|
|
ロジックタイプ
|
バイナリーカウンター
|
|
|
方向性
|
上がって
|
|
|
エレメント数
|
2
|
|
|
エレメントごとにビット数
|
4
|
|
|
リセット
|
アシンクロン
|
|
|
タイミング
|
-
|
|
|
計算率
|
115 MHz
|
|
|
トリガータイプ
|
負のエッジ
|
|
|
電圧 - 供給
|
2V~5.5V
|
|
|
動作温度
|
-40°C ~ 125°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
14-TSSOP (0.173",4.40mm 幅)
|
|
|
供給者のデバイスパッケージ
|
14-TSSOP
|
|
|
基本製品番号
|
図面
