ESD5Z3.3T1G 3.3V クランプ SOD-523 パッケージ <1pF 容量 双方向 IEC 61000-4-2 レベル 4 (30kV) ESD 保護 高速データライン防御 ポータブル電子機器に最適

ESD5Z3.3T1G 3.3Vクランプ SOD-523パッケージ <1pF容量 双方向 IEC 61000-4-2レベル4 (30kV)、ESD保護 高速データライン防御 ポータブル電子機器に最適

特徴

 低クランプ電圧

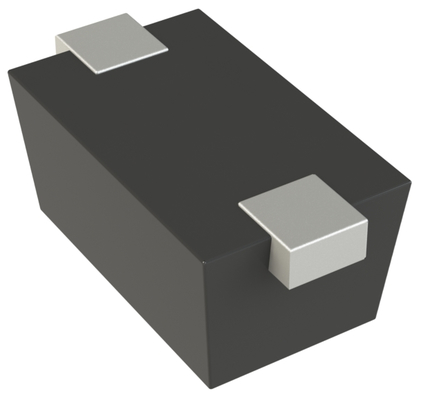

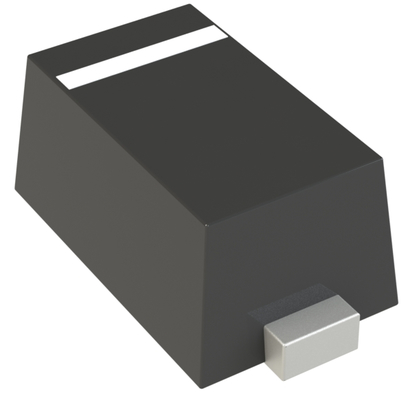

 小型ボディ外形寸法: 0.047 x 0.032 (1.20 mm x 0.80 mm)

 低ボディ高さ: 0.028 (0.7 mm)

 スタンドオフ電圧: 2.5 V − 12 V

 ピーク電力 最大240ワット @ 8 x 20 s パルス

 低リーク

 応答時間は通常< 1 ns

 人体モデルあたりクラス3 (andgt; 16 kV) のESD定格

 IEC61000−4−2レベル4 ESD保護

 IEC61000−4−4レベル4 EFT保護

 車載およびその他の用途向けSZプレフィックス。独自のサイトおよび制御変更要件が必要。AEC−Q101準拠およびPPAP対応

 これらのデバイスはPbフリーで、RoHSに準拠しています

アプリケーション

高速データインターフェース&ポート保護: これはその主要なアプリケーションです。以下を保護するのに最適です:USB 3.0/3.1/Type-C:

高速データラインは静電容量に非常に敏感です。デバイスの超低静電容量は信号の完全性を保証します。

HDMIおよびDisplayPort: 高解像度ビデオインターフェースを静電気放電 (ESD) ストライクから保護します。

モバイルデバイス (スマートフォン、タブレット) のI/Oポート: ヘッドフォンジャック、ボタン、充電ポートなど。

ポータブル/家電製品: 小型SOD-523パッケージと非常に効率的な保護能力により、スペースに制約のある設計に最適です:

スマートフォン、タブレット、デジタルカメラ、ウェアラブルデバイス (スマートウォッチ、フィットネストラッカー)。

ラップトップ、Bluetoothヘッドセット、ポータブルゲーム機。

通信機器: 高速通信ラインを保護します。例:

ネットワークスイッチとルーターのLANポート。

無線周波数 (RF) アンテナモジュール。

説明

ESD5Zシリーズは、電圧に敏感なコンポーネントをESDおよび過渡電圧イベントから保護するように設計されています。優れたクランプ能力、低リーク、および高速応答時間により、これらの部品は、基板スペースが限られている設計におけるESD保護に最適です。小型であるため、携帯電話、ポータブルデバイス、デジタルカメラ、電源、およびその他の多くのポータブルアプリケーションでの使用に適しています。

情報

図面
