上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 1チャネル低電圧バススイッチ,5Ωオン抵抗のバススイッチ,SOT-23-5パッケージバススイッチ |
||

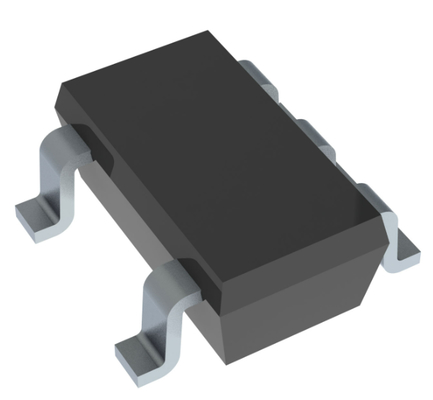

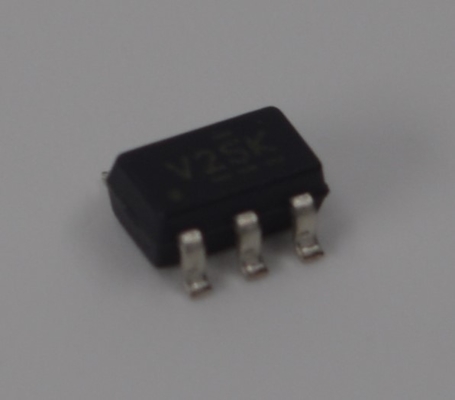

SN74CBTLV1G125DBVR 1チャネル低電圧バススイッチとlt;5andOmega;オン状態抵抗 3.3V/2.5V 操作 0-5V レベル変換 超低電源 10ns 速度 SOT-23-5 パッケージは熱挿入を可能にします
そして
特徴
2つのポート間の5Ωスイッチ接続
andbull; データ I/O ポートで鉄道から鉄道への切り替え
部分的な電源停止モード操作をサポートします.
そして
申請
レベル翻訳/シフト:
シナリオ:混合電圧システムでは,低電圧プロセッサ (例えば1.8Vまたは2.5VMCU) を高電圧周辺機器 (例えば5Vセンサーまたは古いデバイス) に接続する.
方法:幅広い電圧範囲 (0〜5V) で,異なる電圧の回路間のシームレスな二方向信号転送が可能で,追加の電源なしでレベルシフトが可能になります.
バス隔離とマルチプレックス
シナリオ:複数の周辺機器が同じデータライン (例えば,Landsup2,C,SPI) またはアドレスラインを共有する必要がある場合,しかし同時にホストと通信できるのは1つのデバイスだけです.
方法:このような複数のスイッチを使用して,MCUはバスをデバイスAまたはデバイスBに接続するためのスイッチを制御し,選択されていないデバイスを効果的に隔離し,バス衝突を防ぐことができます.
ホット挿入サポート:
シナリオ:モジュールやカードのホットプラグを要するアプリケーション,例えばテレコムボード,産業用制御モジュール,または試験装置.
方法:内部回路設計は,不確実な電源配列に耐えるため,電源をオンまたはオフする際に電圧急上昇や電流ショックからコアプロセッサと敏感な回路を保護する.
アナログとデジタル信号の切り替え:
シナリオ:音声信号経路の切り替え,センサー入力選択,低速デジタル信号
注記:アナログ信号 (電圧範囲内) を送信できるが,オン状態抵抗 (~5andOmega;) と帯域幅の制限により,合わない高周波アナログ信号 (例えばビデオ) や高精度アナログ取得 (例えば精度ADC入力) の場合.
そして
記述
SN74CBTLV1G125は,単一の高速ラインスイッチを搭載している.出力可能な (OE) 入力が高いとき,スイッチは無効になっている.
この装置は,Ioffを使用した部分的な電源停止アプリケーションに完全に指定されています.Ioff機能は,電源停止時に損傷する電流がデバイスを通って逆流しないことを保証します.装置は,電源をオフするときに隔離.
電源を起動または停止する際に高インペデンス状態を確保するために,OEはプルアップレジスタを通してVCCに接続されるべきである.抵抗の最小値は,ドライバの電流沈没能力によって決定されます..
そして
情報
|
カテゴリー
|
そして
|
|
|
製造者
|
テキサス・インストラクション
|
そして
|
|
シリーズ
|
そして
|
|
|
パッケージ
|
テープとロール (TR)
切断テープ (CT)
ディジ・リーランド・レグ
|
そして
そして
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
タイプ
|
バススイッチ
|
そして
|
|
サーキット
|
1 × 1:1
|
そして
|
|
独立した回路
|
1
|
そして
|
|
電流 - 出力高,低
|
-
|
そして
|
|
電圧供給源
|
単一の供給
|
そして
|
|
電圧 - 供給
|
2.3V~3.6V
|
そして
|
|
動作温度
|
-40°C ~ 85°C
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|
パッケージ/ケース
|
SC-74A,SOT-753
|
そして
|
|
供給者のデバイスパッケージ
|
SOT-23-5
|
そして
|
|
基本製品番号
|
そして
図面
