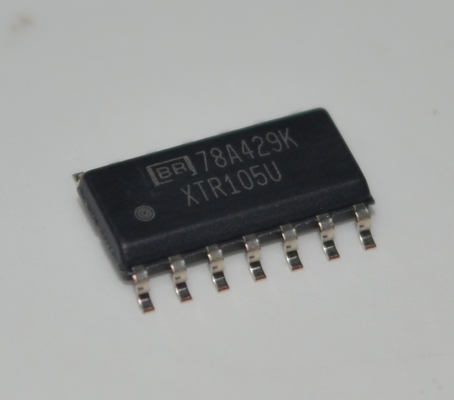

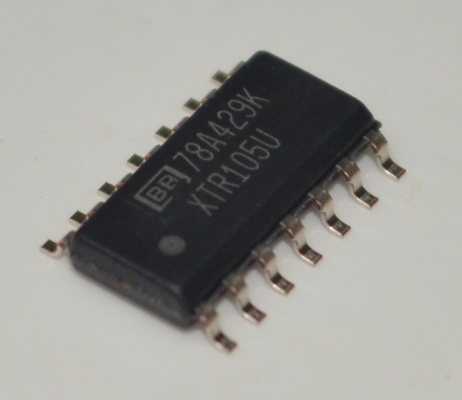

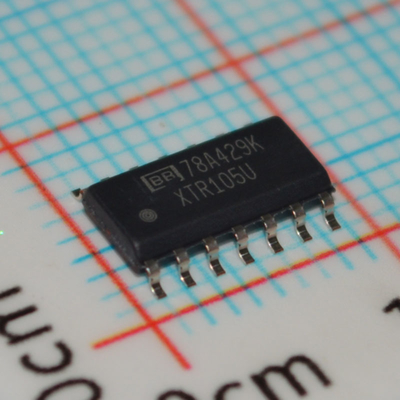

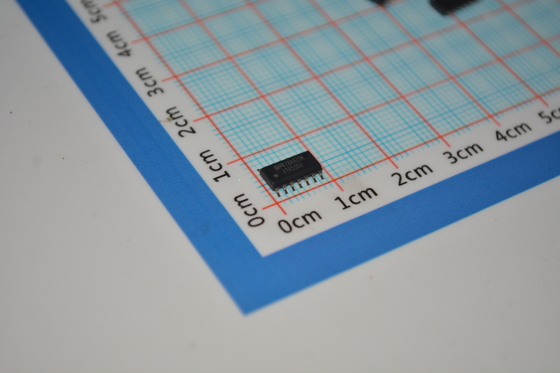

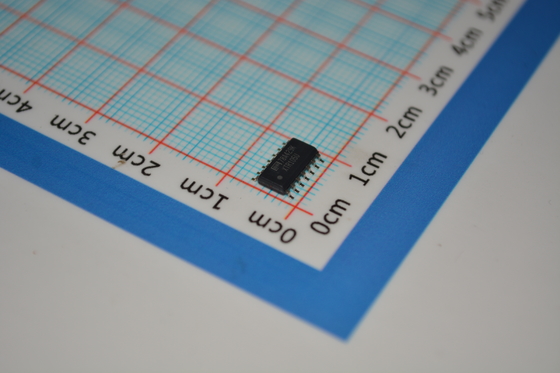

XTR105U RTDセンサー励起リニアライゼーション付き高精度4-20mA電流ループトランスミッタ、2線式動作、5Vレギュレータ、60Vコンプライアンス、0.1%精度、SO-14パッケージ、7.5-36Vの広い電源電圧範囲

XTR105U 精密 4-20mA 電流ループトランスミッタ、RTD センサ励起リニアライゼーション、2 線動作、5V レギュレータ、60V コンプライアンス、0.1% 精度、7.5-36V 広範囲電源、SO-14 パッケージ

特徴

• 低未調整誤差

• 2 つの精密電流源: 各 800μA

• リニアライゼーション

• 2 線または 3 線 RTD 動作

• 低オフセットドリフト: 0.4μV/℃

• 低出力電流ノイズ: 30nAPP

• 高 PSR: 最小 110dB

• 高 CMR: 最小 86dB

• 広範囲電源: 7.5V ～ 36V

• パッケージ: DIP-14 および SO-14

アプリケーション

• フィールドトランスミッタおよびセンサ

• ファクトリーオートメーション

• HART モデムとの互換性

• 温度および圧力トランスデューサ

• 産業用プロセス制御

• SCADA リモートデータ収集

• 2 線、4-20mA 電流ループ

• 電圧 - 電流アンプ

説明

XTR105 は、2 つの精密電流源を備えたモノリシック 4mA ～ 20mA、2 線電流トランスミッタです。このデバイスは、白金 RTD 温度センサおよびブリッジ、計装アンプ、および電流出力回路に完全な電流励起を単一の集積回路で提供します。

多用途のリニアライゼーション回路は、RTD への 2 次補正を提供し、通常、直線性で 40:1 の改善を達成します。

計装アンプのゲインは、幅広い温度または圧力測定用に構成できます。完全な電流トランスミッタの総未調整誤差は十分に低く、多くのアプリケーションで調整なしで使用できます。これには、ゼロ出力電流ドリフト、スパンドリフト、および非線形性が含まれます。XTR105 は、7.5V までのループ電源電圧で動作します。

XTR105 は、DIP-14 および SO-14 表面実装パッケージで利用でき、-40℃ ～ +85℃ の産業用温度範囲で指定されています。

情報

図面

当社の利点:

• 高品質製品 --- 当社のオファーは 100% 新品でオリジナル、ROHS です
• 競争力のある価格 --- 優れた価格の優れた購入チャネル。
• 専門的なサービス --- 出荷前の厳格な品質テスト、および購入後の完璧なアフターサービス。
• 十分な在庫 --- 強力な購買チームのサポートにより、
• 迅速な配達 --- お支払いが確認されてから 1 ～ 3 営業日以内に商品を発送します。

あらゆる種類のコンポーネントに対するお客様のニーズを満たすことを確認してください。^_^


製品リスト
一連の電子部品、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCB の BOM をすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを得ることができます。


オファーには以下が含まれます:
集積回路、メモリ IC、ダイオード、トランジスタ、コンデンサ、抵抗器、バリスタ、ヒューズ、トリマーおよびポテンショメータ、トランス、バッテリー、ケーブル、リレー、スイッチ、コネクタ、端子台、水晶および発振器、インダクタ、センサ、トランス、IGBT ドライバ、LED、LCD、コンバータ、PCB (プリント基板)、PCBA (PCB アセンブリ)

強力なブランド:
Microchip、MAX、AD、TI、ATMEL、ST、ON、NS、Intersil、Winbond、Vishay、ISSI、Infineon、NEC、FAIRCHILD、OMRON、YAGEO、TDK など
