TPS560200DBVR 3.3V 0.6A同期降圧コンバータ、95%効率、4.5-17V入力、1.2MHz周波数、エコモード、内部補償、ソフトスタート、SOT-23パッケージの熱保護

TPS560200DBVR 3.3V 0.6A同期降圧コンバータ、95%効率、4.5-17V入力、1.2MHz周波数、エコモード、内部補償、ソフトスタート、SOT-23パッケージでの熱保護

特徴

• 0.95-Ωハイサイドおよび0.33 ΩローサイドMOSFETをモノリシックに統合

• 500mAの連続出力電流

• 出力電圧範囲：0.8V～6.5V

• 温度範囲で±1.3%の精度を持つ0.8V電圧リファレンス

• 軽負荷時の高効率を実現するAuto-Skip Advanced Eco-Mode™

• D-CAP2™モードにより、高速過渡応答が可能

• 外部補償不要

• 600kHzスイッチング周波数

• 2ms内部ソフトスタート

• プリバイアスVOUTへの安全な起動

• サーマルシャットダウン

• -40°C～125°Cの動作接合部温度範囲

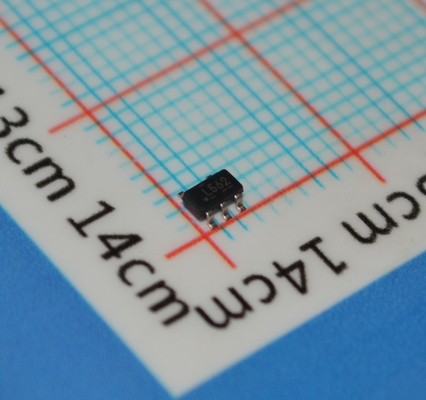

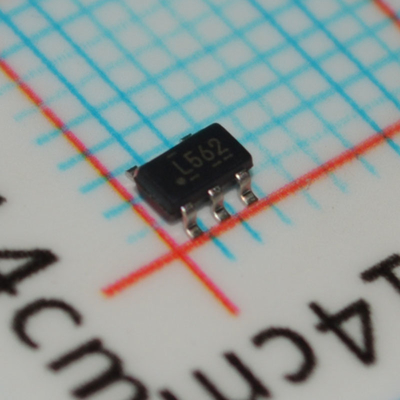

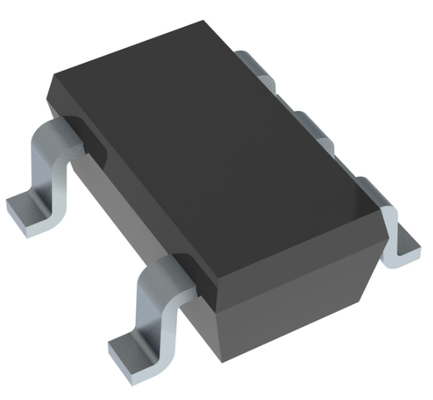

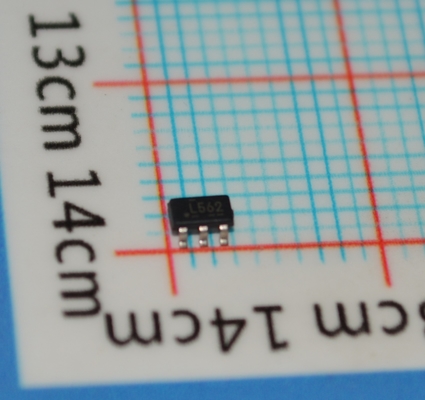

• 5ピンSOT-23パッケージで利用可能

アプリケーション

• セットトップボックス

• モデム

• DTB

• ASDL

説明

TPS560200は、使いやすい5ピンSOT-23パッケージに、17V、500mA、低Iq、適応オンタイムD-CAP2モード同期モノリシック降圧コンバータと統合MOSFETを搭載しています。

TPS560200を使用すると、システム設計者は、費用対効果が高く、部品数が少なく、スタンバイ電流の少ないソリューションで、さまざまなエンド機器の電源バスレギュレータのスイートを完成させることができます。デバイスのメイン制御ループは、外部補償部品なしで高速過渡応答を提供するD-CAP2モード制御を使用しています。適応オンタイム制御は、高負荷状態でのPWMモードと軽負荷での高度なエコモード動作間のシームレスな移行をサポートします。

TPS560200は、POSCAPやSP-CAPなどの低等価直列抵抗（ESR）出力コンデンサと、超低ESRセラミックコンデンサの両方に対応できる独自の回路も備えています。デバイスは4.5V～17V VIN入力で動作します。出力電圧は0.8V～6.5Vの間でプログラムできます。デバイスはまた、固定2msのソフトスタート時間を備えています。デバイスは5ピンSOT-23パッケージで利用できます。
