TLV1117LV25DCYR：2.5V固定出力LDO、1A電流、低ドロップアウト（最大1.1V）、高PSRR（65dB）、1％精度、セラミックコンデンサで安定、過電流/熱保護、SOT-223パッケージ

TLV1117LV25DCYR：2.5V固定出力LDO、1A電流、低ドロップアウト（最大1.1V）、高PSRR（65dB）、1%精度、セラミックコンデンサで安定、過電流/熱保護、SOT-223パッケージ

特徴

• 標準精度：1.5%

• 低IQ：100 µA（最大）– 標準的な1117デバイスより500倍低い

• VIN：2 V～5.5 V – 絶対最大VIN：6 V

• 0mA出力電流で安定

• 低ドロップアウト：VOUT = 3.3 Vで1 A時に455 mV

• 高PSRR：1 kHzで65 dB

• 最小指定電流制限：1.1 A

• コスト効率の高いセラミックコンデンサで安定：– 0-Ω ESR

• 温度範囲：–40°C～+125°C

• 熱シャットダウンと過電流保護

• 機能アップグレードによるドロップイン交換については、TLV761を参照してください

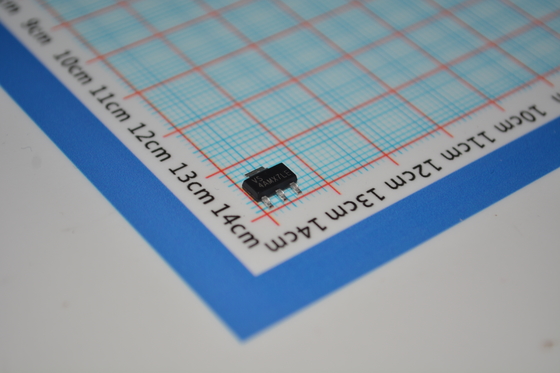

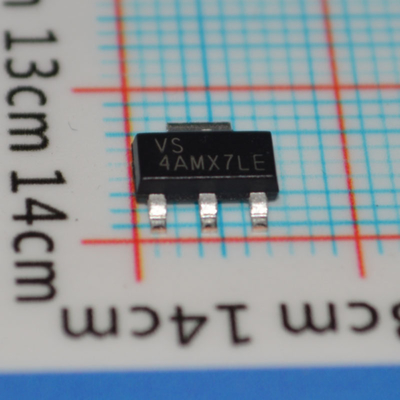

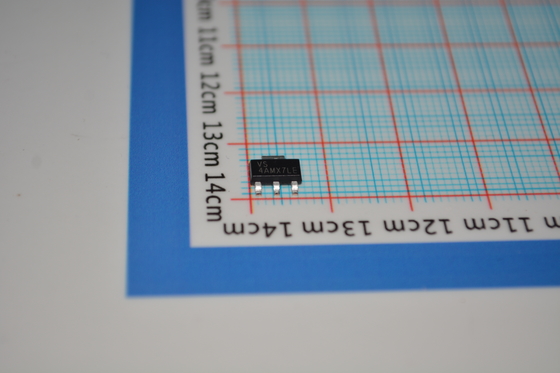

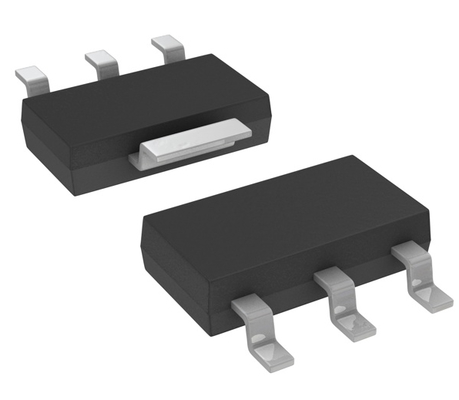

• SOT-223パッケージで利用可能

アプリケーション

• セットトップボックス

• テレビとモニター

• PC周辺機器、ノートパソコン、マザーボード

• モデムおよびその他の通信製品

• スイッチング電源のポストレギュレーション

説明

TLV1117LV低ドロップアウト（LDO）リニアレギュレータは、人気のTLV1117電圧レギュレータの低入力電圧バージョンです。

TLV1117LVは、従来の1117電圧レギュレータよりも500倍低い静止電流を消費する非常に低消費電力のデバイスであり、非常に低いスタンバイ電流を必要とするアプリケーション向けに設計されています。TLV1117LV LDOは、0 mAの負荷電流でも安定しており、最小負荷要件がないため、スタンバイ中に非常に小さな負荷に電力を供給する必要があるアプリケーションや、通常動作中に1 A程度の大きな電流を供給する必要があるアプリケーションに適しています。TLV1117LVは、優れたラインおよび負荷過渡特性を提供し、負荷電流要件が1 mA未満から500 mAを超える場合に、出力電圧の非常に小さなアンダーシュートとオーバーシュートを実現します。

高精度バンドギャップとエラーアンプは、1.5%の精度を提供します。非常に高い電源電圧変動除去比（PSRR）により、スイッチングレギュレータ後のポストレギュレーションに使用できます。その他の重要な機能には、低出力ノイズと低ドロップアウト電圧が含まれます。

このデバイスは、0-Ω等価直列抵抗（ESR）コンデンサで安定するように内部的に補償されています。これらの主な利点により、コスト効率の高い小型セラミックコンデンサを使用できます。必要に応じて、より高いバイアス電圧と温度ディレーティングを持つコスト効率の高いコンデンサも使用できます。

TLV1117LVは、SOT-223パッケージで利用できます。

情報

図面
