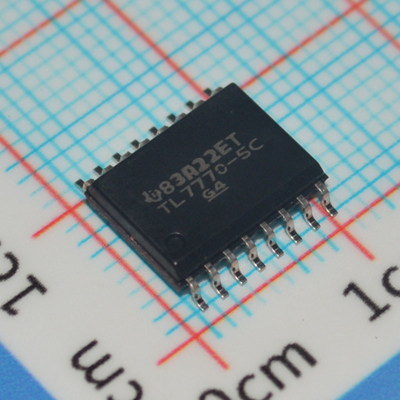

TL7770-5CDWR 高精度 (andplusmn;2%) 5V電圧モニター,手動リセット 低電流 (40andmicro;A) 電源再開リセットとSOIC-8パッケージの200ms遅延
そして
特徴
パワーオンリセットジェネレーター
電圧低下後に自動リセット生成
VCC が 1 V を超えた場合の RESET 定義
供給電圧の範囲は広い . 3.5Vから18V
超電圧と低電圧の精密感知
SCRゲートを駆動するための 250 mA のピーク出力電流
誤ったトリガー防止のための2mAアクティブローSCRゲートドライブ
温度補償電圧基準
真実と補完的なリセット出力
外部調節可能な出力パルス持続時間
そして
申請
産業制御・自動化システム
自動車用電子機器
コンピュータ・サーバー・システム
消費電子機器とスマート家電
セキュリティと重要なシステム
そして
記述
TL7770は,マイクロコンピュータおよびマイクロプロセッサ電源システムにおけるリセットコントローラとして使用するように設計された統合回路システム監督機である.この装置は,VSOとVSU端の電源の過電圧と低電圧状態を監視する2つの独立した供給電圧監視器を含んでいます.VCCが電源アップ時に最小電圧1Vに達すると,RESET出力はアクティブ (低) になります.VCCが3.5Vに近づくと,タイムデレー機能がアクティブになります.リセットとリセットアクティブ (高低) をロックするシステム電圧が通常のレベルに達した後,時間遅延 (td) のため.VCC=3.5Vを超えると,RESINを低値にすると,通常のシステム電圧レベルでは時間遅延機能が起動する.マイクロコンピュータシステムがリセットされていることを確認するために,出力は,VDUでの電圧が限界値,VIT+を超えるまで,外部のタイミングコンデンサで決定される時間遅れでアクティブのまま: td 20 103容量
ここで td は秒で,容量はファラードで表されます.
超電圧検知回路は,幅広い設計でプログラムできます.超電圧状態では,内部シリコン制御直線器 (SCR) が起動します.SCRゲート駆動端末に250mAピーク瞬時電流と25mA連続電流を供給する外部の高電流SCRゲートや過電圧警告回路を動かすことができる.
TL7770Cシリーズは0°Cから70°Cまで動作する. TL7770Iシリーズは40°Cから85°Cまで動作する.
そして
情報
|
カテゴリー
|
そして
|
|
|
製造者
|
テキサス・インストラクション
|
そして
|
|
シリーズ
|
-
|
そして
|
|
パッケージ
|
テープとロール (TR)
切断テープ (CT)
ディジ・リーランド・レグ
|
そして
そして
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
DigiKey プログラム可能
|
確認されていない
|
そして
|
|
タイプ
|
多電圧監視器
|
そして
|
|
監視された電圧数
|
2
|
そして
|
|
電圧 - 限界値
|
5V アドジ
|
そして
|
|
生産量
|
オープン・ドレインまたはオープン・コレクター
|
そして
|
|
リセット
|
活性高/活性低
|
そして
|
|
タイムアウトをリセットする
|
270ns 典型的な繁殖遅延
|
そして
|
|
動作温度
|
0°C ~ 70°C (TA)
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|

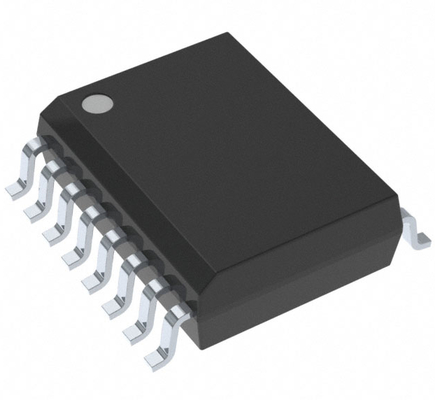

パッケージ/ケース
|
16-SOIC (0.295andquot, 7.50mm 幅)
|
そして
|
|
供給者のデバイスパッケージ
|
16-SOIC
|
そして
|
|
基本製品番号
|
そして
