商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 4-20mAループ電源レシーバーIC,高精度電圧出力IC,オンチップリファレンス付き産業用システムレシーバー |
||

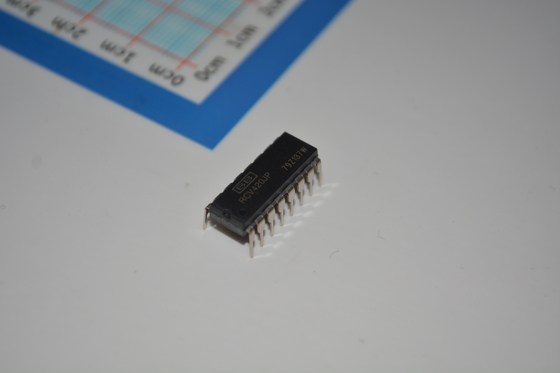

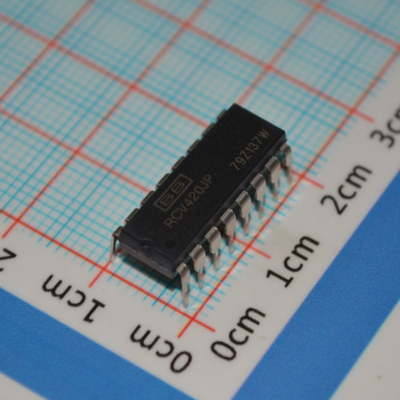

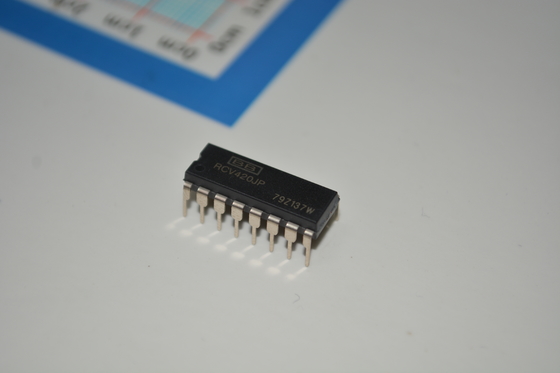

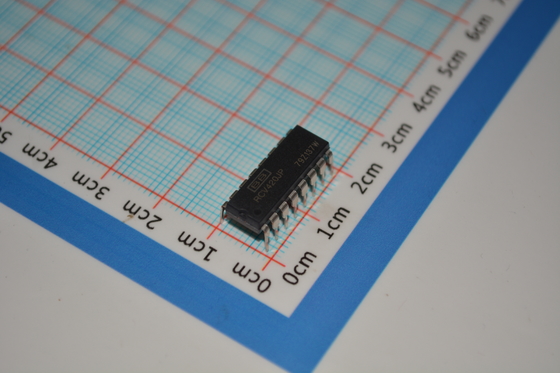

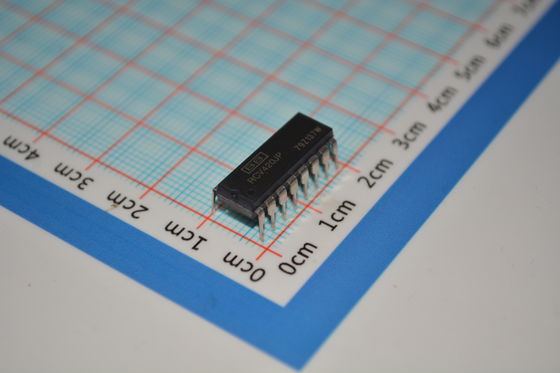

RCV420JP 精度 4-20mA ループ電源レシーバー、0.1% 精度電圧出力、オンチップリファレンス、超低ドリフトとノイズ、堅牢な産業システム向け
特徴
l 完全な 4-20mA から 0-5V への変換
l 内部センス抵抗
l 精度 10V リファレンス
l 内蔵レベルシフト
l ±40V コモンモード入力範囲
l 0.1% 全体変換精度
l 高いノイズ耐性: 86dB CMR
アプリケーション
l プロセス制御
l 産業制御
l 工場自動化
l データ収集
l SCADA
l RTU
l ESD
l 機器監視
説明
RCV420 は、4～20mA 入力信号を 0～5V 出力信号に変換するように設計された高精度電流ループレシーバーです。モノリシック回路として、低コストで高い信頼性を提供します。この回路は、プレミアムグレードの演算増幅器、オンチップ精密抵抗ネットワーク、および精密 10V リファレンスで構成されています。RCV420 は、0.1% の全体変換精度、86dB CMR、および ±40V のコモンモード入力範囲を備えています。
この回路は、フルスケールでわずか 1.5V の降下しか発生させません。これは、追加の機器負荷を含むループや、送信機のコンプライアンス電圧が重要な本質安全アプリケーションで役立ちます。10V リファレンスは、5ppm/℃ の代表的なドリフトで正確な 10V 出力を提供します。
RCV420 は完全に自己完結型で、非常に多用途な機能を提供します。ゲイン、オフセット、または CMR の調整は不要です。これにより、ディスクリート、ボードレベル設計と比較して、1) 初期設計コストの削減、2) 製造コストの削減、3) 精密回路の簡単で費用対効果の高い現場修理という 3 つの重要な利点が得られます。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
チューブ
|
|
|
部品ステータス
|
アクティブ
|
|
|
アンプタイプ
|
|
|
|
回路数
|
1
|
|
|
出力タイプ
|
-
|
|
|
スルーレート
|
1.5V/μs
|
|
|
ゲイン帯域幅積
|
150 kHz
|
|
|
電圧 - 入力オフセット
|
1 mV
|
|
|
電流 - 電源
|
3mA
|
|
|
電流 - 出力/チャンネル
|
10 mA
|
|
|
電圧 - 電源スパン (最小)
|
10 V
|
|
|
電圧 - 電源スパン (最大)
|
36 V
|
|
|
動作温度
|
0℃ ～ 70℃
|
|
|
実装タイプ
|
スルーホール
|
|
|
パッケージ/ケース
|
16-DIP (0.300インチ、7.62mm)
|
|
|
サプライヤデバイスパッケージ
|
16-PDIP
|
|
|
基本製品番号
|
図面
