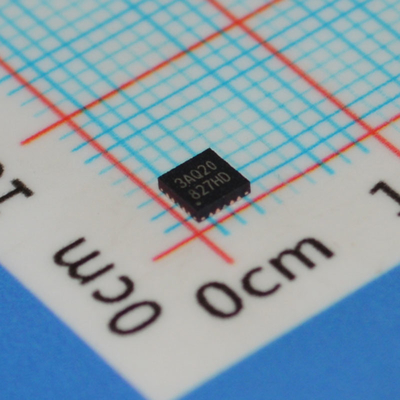

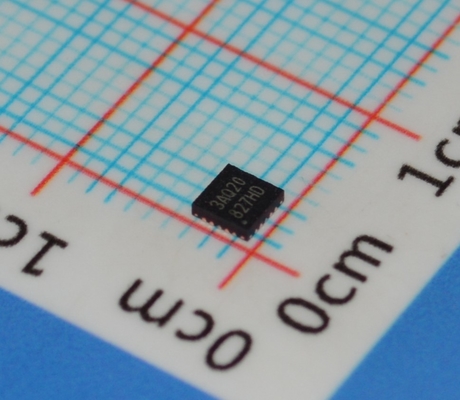

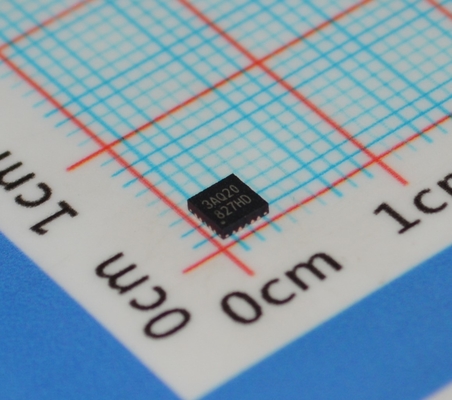

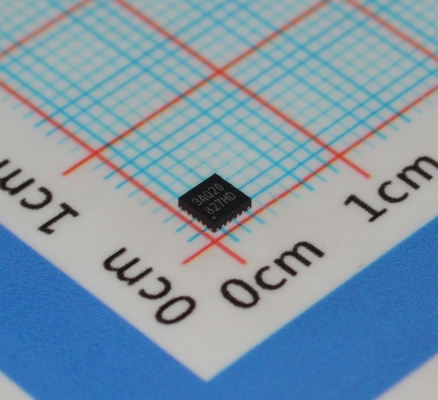

N76E003AQ20 20MHz 8051-ベース MCU 18KB フラッシュ 1KB SRAM 12ビット ADC 16 PWM UART/SPI/Iandsup2;C 2.4V-5.5V 20ピンの TSSOP パッケージでの動作
そして
特徴
CPU:
完全静的設計 8 ビットの高性能 1T 8051 ベースの CMOS マイクロコントローラ
MCS-51と完全に互換性がある
優先レベル4 障害能力
二重データポインタ (DPTR)
動作:
2.4Vから5.5Vまでの電源電圧
16MHzまでの広い動作周波数
工業用温度レベル: -40°Cから+105°C
記憶力
ユーザーコードの APROM の最大 18K バイト
LDROMの構成可能な4K/3K/2K/1K/0Kバイトで,ユーザが開発したブートコードに柔軟性を提供します.
フラッシュメモリは 128 バイトのページで蓄積されています
組み込みアプリケーションプログラム可能 (lAP)
暗号鍵で セキュリティを
256 バイトの RAM
追加768バイトのチップ上の補助 RAM (XRAM) が,MOVX命令でアクセスできます.
16 ビットタイマー2が1台,3チャネル入力キャプチャモジュールと9インプットピンで選択できます.
UARTSのボード速度のクロックソースになる
16ビットのPWMカウンター中断
1つのプログラム可能なウォッチドッグタイマー (WDT) 専用10kHzの内部ソースでクロックされる.
専用の自動目覚めタイマー (WKT) が 1 つあります.
フレームエラー検出と自動アドレス認識の2つのフルデュプレックスUARTポート.ソフトウェアを通じて交換可能なUART0のTXDとRXDピン.
マスターとスレーブモードのSPlポートが1つ,システムクロックが16MHzで最大8Mbpsまで.
マスターとスレーブモードで 400kbpsデータレートまで
3ペア,6チャネルパルス幅調節器 (PWM) 出力,10出力ピンを選択できます. 16ビット解像度まで,異なるモードとモーター制御のための故障ブレーキ機能.
8つのチャンネルがピンの中断で,すべてのl/0ポートで共有され,エッジ/レベル検出の可変な構成があります.
1つの12ビットADC,最大500kpsの変換速度,ハードウェアで起動して変換結果を比較し,モーター制御を容易にする.
電力管理:
2つの電源削減モード:イドラインとパワーダウンモード
パワーモニター:
低電源モードで使用可能なブラウンアウト検出 (BOD),4レベルの選択,中断またはリセットオプション
パワーオンリセット (POR)
強いESDとEFT免疫力
開発ツール
Nuvoton On-Chip-Debugger (OCD) と KElLand"andquot"の開発環境を搭載しています
ニューボトン・イン・サーキット・プログラマー (lCP)
ニューボトンシステム内プログラミング (ISP) UART
そして
記述
N76E003は,組み込みフラッシュタイプ,8ビット高性能1T 8051ベースのマイクロコントローラです.指示セットは標準80C51と完全に互換性があり,性能が向上しています.
N76E003には,ユーザーコードレシデスの内容を含む,APROMと呼ばれる最大18Kバイトのメインフラッシュが含まれています. N76E003フラッシュは,アプリケーションプログラム (lAP) 機能をサポートします.オンチップのファームウェア更新を可能にします. lAPはまた,lAPによって記述され,lAPまたはMOVC命令によって読み取られる非揮発性データストレージとして使用されるユーザーコード配列の任意のブロックを構成することも可能とします.LDROMと呼ばれる追加フラッシュがありますシステム内プログラミング (lSP) を実行するための起動コードが通常存在する.LDROMのサイズは最大4Kバイトで構成できます.プログラミングと検証を容易にするため,LDROMは,LDROMの動作を制御し,プログラムが実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行され,実行が実行されます.Flashは,並列ライターまたはイン・サーキット・プログラミング (lCP) によって電子的にプログラムされ読み取れます.暗号が確認されたら セキュリティのためにコードをロックできます
N76E003は,256バイトのSRAM,768バイトのauxiary RAM (XRAM),最大18の一般用途 l/0,2つの16ビットタイマー/カウンター0/1,1つの16ビットタイマー2と3チャネル入力キャプチャモジュール1つのウォッチドッグタイマー (wDT), 1つのセルフウェークアップタイマー (WKT), 1つの16ビット自動再充電タイマー (general purpose or baud rate generator),フレームエラー検出と自動アドレス認識の2つのUART1つのSPl,1つのLand#39;C,5つのPWM出力チャンネル,8つのチャンネル共有ピン中断と1つの12ビットADC周辺機器は4レベルの優先度中断能力を持つ18の源で装備されています..
N76E003には3つのクロックソースが装備されており,ソフトウェアによるオン・ザ・フライの切り替えをサポートしています.この3つのクロックソースには外部クロック入力,10kHz内部振動器,室温で+1%まで工場で調整された 16MHzの内部精密オシレーターN76E003は,電源リセットと4レベルのブラウンアウト検出などの追加的な電源モニタリングを備えています. これは,高い信頼性のシステム設計のために電源オン/オフの配列を安定させます.
N76E003 マイクロコントローラ操作は,電力を消費を減らすための経済的な電源モード2つ,ソフトウェアで選択可能なイドルとパワーダウンモードで,非常に低い電力を消費します.イドルモードはCPUのクロックをオフにしますが,周辺機器の継続的な動作を許可します.N76E003のシステムクロックは,ソフトウェアのクロックディバイダーによって遅らせることもできます.実行性能と消費電力との間の柔軟性を可能にする.
高性能CPUコアと豊富な設計された周辺機器により,N76E003は一般用途,家電,またはモーター制御システムの達成に役立ちます.
そして
情報
|
カテゴリー
|
そして
|
|
|
Mfr
|
そして
|
|
|
シリーズ
|
そして
|
|
|
パッケージ
|
テープとロール (TR)
|
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
DigiKey プログラム可能
|
確認されていない
|
そして
|
|
コアプロセッサ
|
8051
|
そして
|
|
コアサイズ
|
8ビット
|
そして
|
|
スピード
|
16MHz
|
そして
|
|
接続性
|
I2C,SPI,UART/USART
|
そして
|
|
周辺機器
|
ブラウンアウト検出/リセット,I2S,POR,PWM,WDT
|
そして
|
|
I/O の数
|
18
|
そして
|
|
プログラムメモリサイズ
|
そして
|
|
|
プログラムメモリタイプ
|
フラッシュ
|
そして
|
|
EEPROM サイズ
|
4K×8
|
そして
|
|
RAM サイズ
|
1K × 8
|
そして
|
|
電圧 - 供給 (Vcc/Vdd)
|
2.4V~5.5V
|
そして
|
|
データ変換機
|
A/D 8x12b
|
そして
|
|
オスイレーター型
|
内部
|
そして
|
|
動作温度
|
-40°C ~ 105°C (TA)
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|

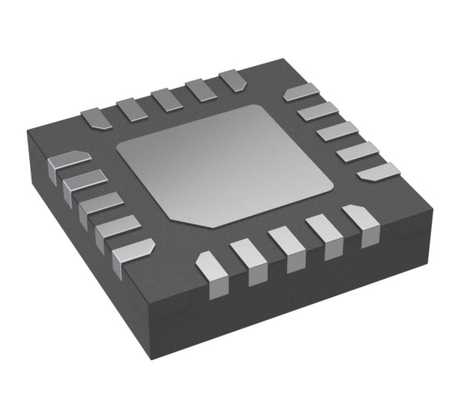

供給者のデバイスパッケージ
|
20-QFN (3x3)
|
そして
|
|
パッケージ/ケース
|
20-WFQFN 露出パッド
|
そして
|
|
基本製品番号
|
そして
