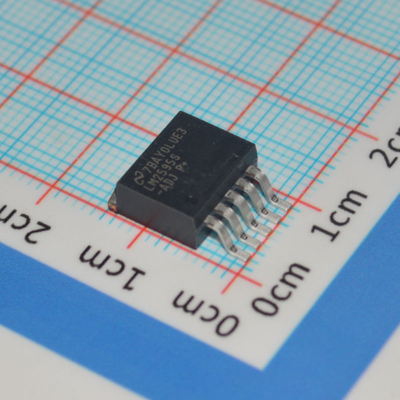

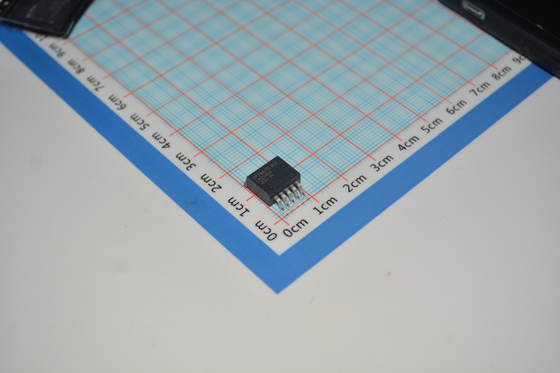

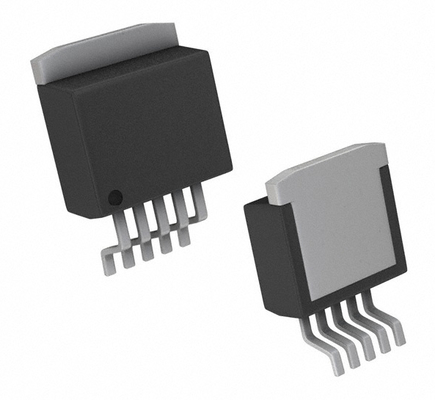

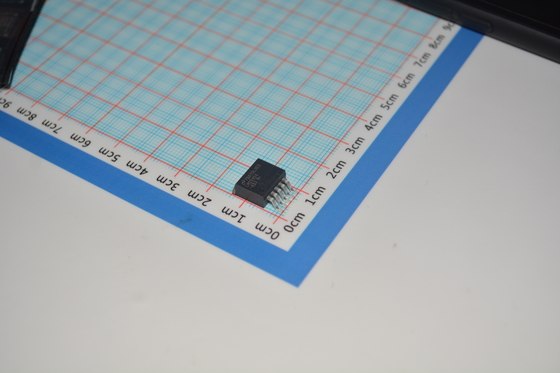

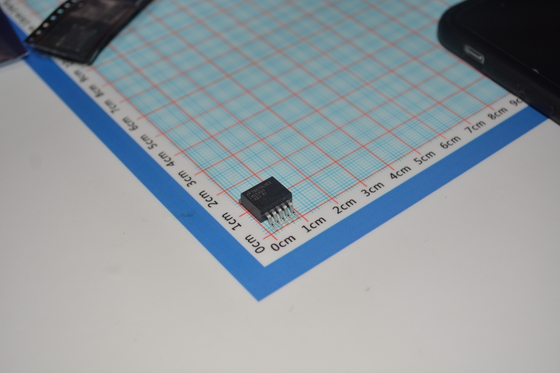

LM2595S-ADJ バック変換器 調節可能 1.23V-37V 出力 3A 負荷 150kHz 周波数 75% 効率性 熱保護 低脱出幅 4.5V-40V 入力 コンパクト TO-263 パッケージ

LM2595S-ADJバックコンバータ 可変1.23V-37V出力 3A負荷 150kHz周波数 75%効率 熱保護 低ドロップアウト 広範囲4.5V-40V入力 コンパクトTO-263パッケージ

特徴

• 3.3V、5V、12V、および可変出力バージョン

• 可変バージョン出力電圧範囲、1.2V～37V ±4% 最大ラインおよび負荷条件

• TO-220およびTO-263表面実装パッケージで利用可能

• 1A出力負荷電流を保証

• 最大40Vの入力電圧範囲

• わずか4つの外部コンポーネントが必要

• 優れたラインおよび負荷レギュレーション仕様

• 150kHz固定周波数内部発振器

• TTLシャットダウン機能

• 低消費電力スタンバイモード、IQ、通常85μA

• 高効率

• 入手容易な標準インダクタを使用

• 熱シャットダウンおよび電流制限保護

アプリケーション

• シンプルな高効率降圧（バック）レギュレータ

• リニアレギュレータ用の効率的なプリレギュレータ

• オンカードスイッチングレギュレータ

• 正から負へのコンバータ

説明

LM2595シリーズのレギュレータは、降圧（バック）スイッチングレギュレータのすべての能動機能を提供するモノリシック集積回路であり、優れたラインおよび負荷レギュレーションで1Aの負荷を駆動できます。これらのデバイスは、3.3V、5V、12Vの固定出力電圧と、可変出力バージョンで利用できます。

最小限の外部コンポーネントを必要とするこれらのレギュレータは、使いやすく、内部周波数補償と固定周波数発振器が含まれています。

LM2595シリーズは150kHzのスイッチング周波数で動作するため、低周波数のスイッチングレギュレータに必要なものよりも小型のフィルタコンポーネントを使用できます。標準の5ピンTO-220パッケージ（いくつかの異なるリードベンドオプション付き）と5ピンTO-263表面実装パッケージで利用できます。通常、出力電圧が12V未満で、周囲温度が50℃未満の場合、ヒートシンクは不要です。

情報

図面
