商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 3.3V固定出力LDOレギュレーター,3A 低脱出電圧調節器,TO-263 パッケージ 産業用電圧調節器 |
||

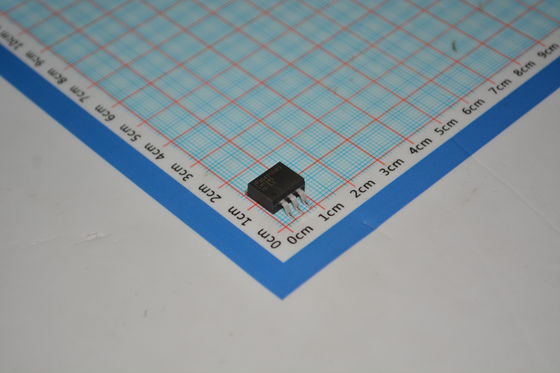

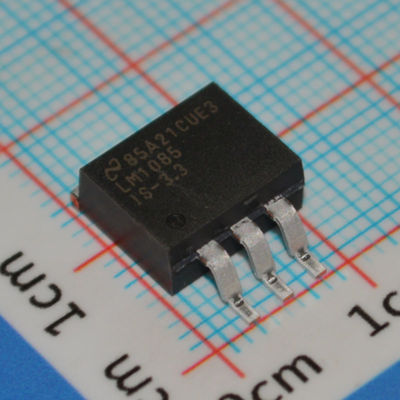

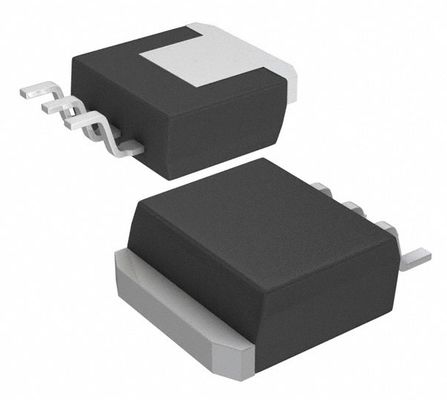

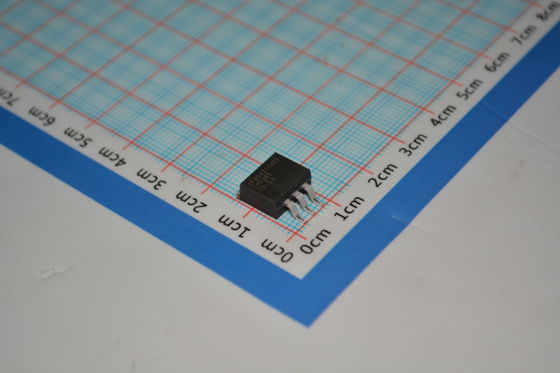

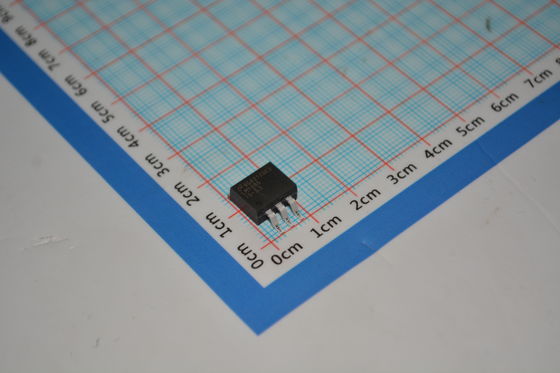

LM1085ISX-3.3 3.3V 固定 3A 出力 低ドロップアウト (1.5V) 熱および電流保護 TO-263 パッケージ 4.75V-15V 入力 高速応答 産業用温度 (-40℃～+125℃)
特徴
• 3.3V、5.0V、12V、および調整可能 1 バージョンで利用可能
• 電流制限および熱保護
• 出力電流 3 A
• ラインレギュレーション 0.015% (標準)
• 負荷レギュレーション 0.1% (標準)
アプリケーション
• 高効率リニアレギュレータ
• バッテリー充電器
• スイッチング電源のポストレギュレーション
• 定電流レギュレータ
• マイクロプロセッサ電源
説明
LM1085 は、3 A の負荷電流で最大ドロップアウトが 1.5 V のレギュレータです。TI の業界標準 LM317 と同じピン配置です。
LM1085 の調整可能な出力電圧バージョンの出力電圧を設定するには、2 つの抵抗が必要です。固定出力電圧バージョンは、調整抵抗を内蔵しています。
LM1085 回路には、ツェナー調整されたバンドギャップリファレンス、電流制限、および熱シャットダウンが含まれています。
5A バージョンについては LM1084 を、1.5A バージョンについては LM1086 を参照してください。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ&リール (TR)
カットテープ (CT)
Digi-Reelandreg;
|
|
|
部品ステータス
|
生産中止
|
|
|
出力構成
|
|
|
|
出力タイプ
|
|
|
|
レギュレータ数
|
1
|
|
|
電圧 - 入力 (最大)
|
27V
|
|
|
電圧 - 出力 (最小/固定)
|
3.3V
|
|
|
電圧 - 出力 (最大)
|
-
|
|
|
電圧ドロップアウト (最大)
|
1.5V @ 3A
|
|
|
電流 - 出力
|
|
|
|
電流 - 静止 (Iq)
|
10 mA
|
|
|
PSRR
|
72dB (120Hz)
|
|
|
制御機能
|
-
|
|
|
保護機能
|
過電流、過熱
|
|
|
動作温度
|
-40℃～125℃ (TJ)
|
|
|
実装タイプ
|
表面実装
|
|
|
パッケージ/ケース
|
TO-263-4、D2PAK (3 リード + タブ)、TO-263AA
|
|
|
サプライヤデバイスパッケージ
|
TO-263 (DDPAK-3)
|
|
|
基本製品番号
|
図面
