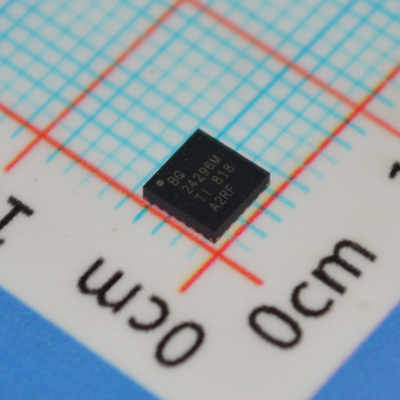

BQ24296MRGER 2A単細胞リチウムイオン充電器 3.9V-6.2V入力I2C制御熱調節 20V OVPと3mm×3mm QFNパッケージ

BQ24296MRGER 2A シングルセルLi-Ionチャージャー、3.9V-6.2V入力、I2C制御、熱調整、20V OVP、3mm×3mm QFNパッケージ

特徴

• 90%高効率スイッチモード3Aチャージャー

• 3.9V～6.2Vシングル入力USB準拠チャージャー、6.4V過電圧保護付き

– 入力電圧と電流制限はUSB 2.0およびUSB 3.0をサポート

– 入力電流制限：100mA、150mA、500mA、900mA、1A、1.5A、2A、3A

• USBOTG、調整可能な出力4.55V～5.5V、1Aまたは1.5A

– 高速OTG起動（22ms Typ）

– 90%5Vブーストモード効率

– 正確な±15%ヒカップモード過電流保護

• Narrow VDC（NVDC）パワーパス管理

– バッテリーなしまたは完全に放電したバッテリーでも即時システムオン

– バッテリー補助モードでの理想ダイオード動作

• 低プロファイル1.2mmインダクタ用1.5MHzスイッチング周波数

• 最適なシステム性能とステータスレポートのためのI2Cポート

• ホスト管理の有無にかかわらず自律的なバッテリー充電

– バッテリー充電イネーブル

– バッテリー充電プレコンディショニング

– 充電終了と再充電

• 高精度

– ±0.5%充電電圧調整

– ±7%充電電流調整

– ±7.5%入力電流調整

– USB OTGブーストモードでの±3%出力電圧調整

• 高い集積度

– パワーパス管理

– 同期スイッチングMOSFET

– 内蔵電流検出

– ブートストラップダイオード

– 内部ループ補償

• 安全性

– OTGモードでの充電および放電のためのバッテリー温度センシング

– バッテリー充電安全タイマー

– 熱調整および熱シャットダウン

– 入力およびシステム過電圧保護

– MOSFET過電流保護

• LEDまたはホストプロセッサ用の充電ステータス出力

• 入力電圧調整による最大電力追跡機能

• 20μA低バッテリーリーク電流と出荷モードのサポート

• 4mmx4mmVQFN-24パッケージ

アプリケーション

• タブレットPC、スマートフォン、インターネットデバイス

• ポータブルオーディオスピーカー

説明

bq24296Mは、幅広いスマートフォンおよびタブレットアプリケーションにおける1セルLi-IonおよびLi-polymerバッテリー用の、高度に統合されたスイッチモードバッテリー充電管理およびシステムパワーパス管理デバイスです。その低インピーダンスパワーパスは、スイッチモード動作効率を最適化し、バッテリー充電時間を短縮し、放電フェーズ中のバッテリー寿命を延ばします。充電およびシステム設定を備えたI2Cシリアルインターフェースは、このデバイスを真に柔軟なソリューションにします。

情報

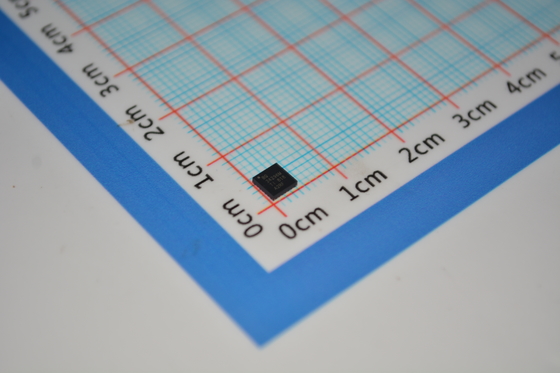

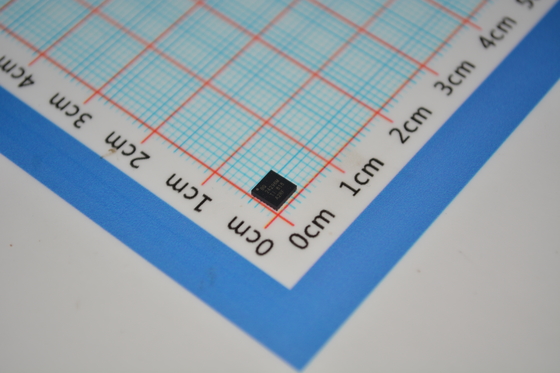

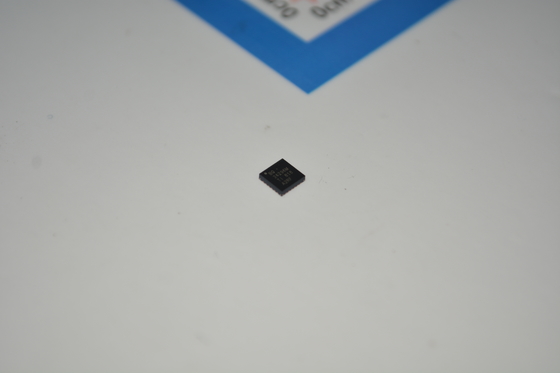

図面
