商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | 5V 3A降圧コンバータ,4.5-40V入力DCコンバータ,SOT-23パッケージ電圧レギュレータ |
||

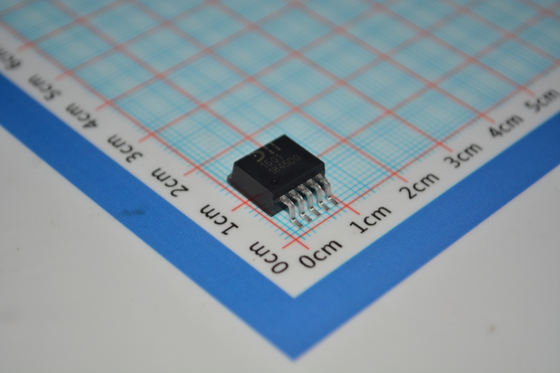

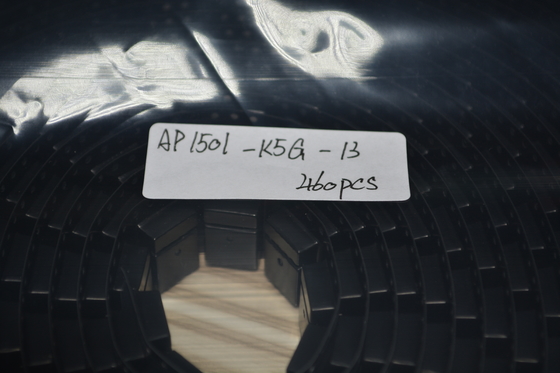

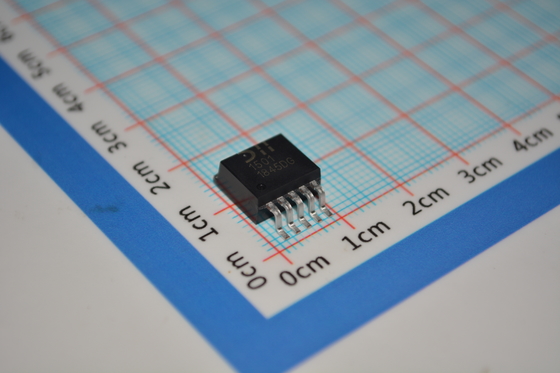

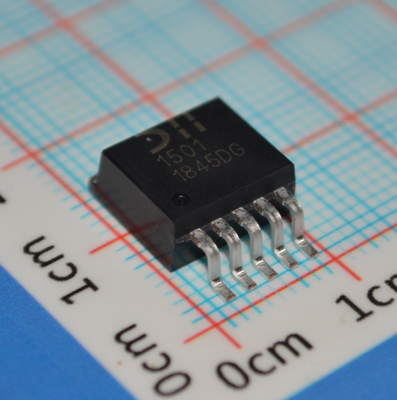

AP1501-K5G-13 5V/3A降圧コンバータ、4.5-40V入力、90%効率、低静止電流、熱シャットダウン、500kHz周波数、SOT-23パッケージ
andnbsp;
特徴
andbull; 出力電圧：3.3V、5V、12Vおよび調整可能な出力バージョン
andbull; 調整可能なバージョン出力電圧範囲、1.23V～37V+4%
andbull; 150kHz +15% 固定スイッチング周波数
andbull; 電圧モード非同期PWM制御
andbull; 熱シャットダウンおよび電流制限保護
andbull; ON/OFFシャットダウン制御入力
andbull; 動作電圧は最大40V
andbull; 出力負荷電流：3A
andbull; 低消費電力スタンバイモード
andbull; チップ内蔵スイッチングトランジスタ
andbull; TO263-5およびTO220-5パッケージ
andbull; 完全鉛フリーおよび完全RoHS準拠（注1および2）
andbull; ハロゲンおよびアンチモンフリー。 andldquo;グリーンandrdquo;デバイス（注3）
andnbsp;
アプリケーション
andbull; シンプルな高効率降圧レギュレータ
andbull; オンカードスイッチングレギュレータ
andbull; 正から負へのコンバータ
andnbsp;
説明
AP1501は、追加のドライバコンポーネントを必要とせずに3Aの負荷を駆動できる、完全に統合された降圧DC/DCコンバータです。 AP1501は150kHzのスイッチング周波数で動作し、小型のフィルタコンポーネントの使用を可能にします。 その結果、基板スペースが削減され、BOMコストが削減されます。
AP1501はシャットダウン機能を統合しており、外部ロジック信号入力によってスタンバイモードを有効にすることができます。 内部補償により、外部回路を必要とせずに、ラインおよび負荷レギュレーションのためのフィードバック制御が容易になります。 AP1501は、高動作温度および高電流動作による出力スイッチへの損傷を防ぐために、熱シャットダウンおよび電流制限機能を内蔵しています。
追加の機能には、指定された入力および出力負荷条件下での出力電圧の+/- 4%の許容誤差、および発振器周波数の+/- 15%が含まれます。 AP1501は、固定および調整可能な出力電圧の両方を提供します。 固定出力の場合、AP1501は3.3V、5.0V、12Vをサポートしています。 利用可能なパッケージオプションは、標準の5リードTO263およびTO220パッケージです。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
機能
|
降圧
|
andnbsp;
|
|
出力構成
|
正
|
andnbsp;
|
|
トポロジー
|
andnbsp;
|
|
|
出力タイプ
|
andnbsp;
|
|
|
出力数
|
1
|
andnbsp;
|
|
電圧 - 入力（最小）
|
4.5V
|
andnbsp;
|
|
電圧 - 入力（最大）
|
40V
|
andnbsp;
|
|
電圧 - 出力（最小/固定）
|
andnbsp;
|
|
|
電圧 - 出力（最大）
|
37V
|
andnbsp;
|
|
電流 - 出力
|
andnbsp;
|
|
|
周波数 - スイッチング
|
150kHz
|
andnbsp;
|
|
同期整流器
|
いいえ
|
andnbsp;
|
|
動作温度
|
-20anddeg;C～125anddeg;C（TJ）
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
andnbsp;
|
|
|
サプライヤデバイスパッケージ
|
TO-263-5
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
