AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度

AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度
AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度 AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度 AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度 AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度

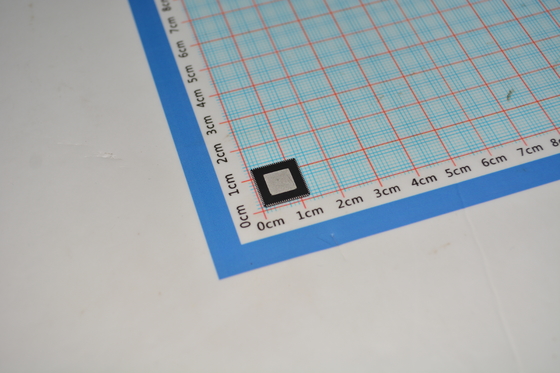

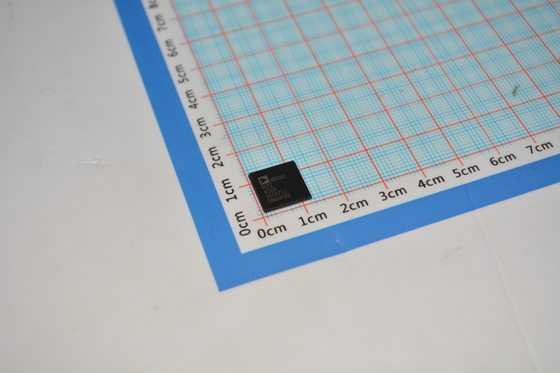

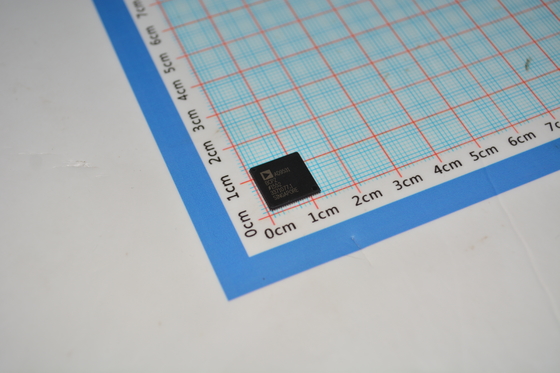

大画像 :  AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度

商品の詳細:
Place of Origin: China
ブランド名: Analog Devices, Inc
証明: CE, GCF, ROHS
Model Number: AD9531BCPZ
お支払配送条件:
Minimum Order Quantity: 1
価格: negotiable

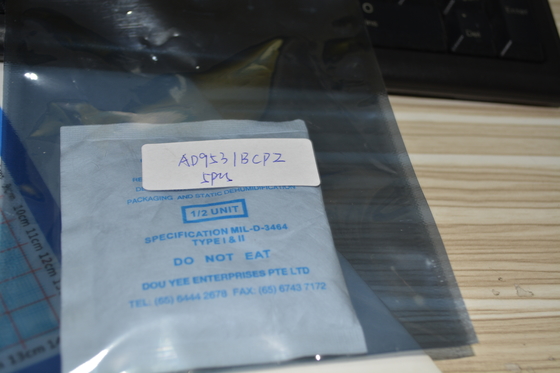

Packaging Details: Packed in original tray firstly ,then carton, at last Bubble bag for outer packing
Delivery Time: 3-5 working days after received the payment
Payment Terms: T/T, Western Union,
Supply Ability: 1000pcs per month
詳細製品概要
Function: Step-Up, Step-Down Output Configuration: Positive or Negative
Topology: Buck, Boost Output Type: Adjustable
Number of Outputs: 1
ハイライト:

1.6GHzクロックジェネレーター SPI制御

,

5G用のLVDS/PECLクロックジェネレーター

,

工業用温度時計発電機 <1psジッター

AD9531BCPZ クロックジェネレータ 1.6GHz 出力ジッタおよび 1ps 3.3V/5V 電源 SPI 制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワーキング向け工業用温度

そしてnbsp;

特徴

3 つの完全に統合された PLL/VCO コア (PLL1、PLL2、および PLL3) ジッター性能: 0.462 ps rms (代表値)

andnbsp;andnbsp;PLL1、フラクショナル N モード、12 kHz ~ 20 MHz 帯域幅

各 PLL のリファレンス喪失およびロック検出

ピン設定可能な共通周波数変換

電源投入時のすべての出力の自動同期

手動出力同期機能

パッケージは88ピンLFCSPで利用可能

PLL1の詳細

andnbsp;andnbsp;分数 N/整数 N モード

そしてnbsp;オプションの外部 VCXO

そしてnbsp;一定の静的位相オフセットの固定遅延モード

そしてnbsp; 2つの基準クロック入力

そしてnbsp; andnbsp;andnbsp;入力フォーマット: 差動/シングルエンド

そしてnbsp;そしてnbsp;周波数範囲: 9.5 MHz ~ 260 MHz

そしてnbsp;そしてnbsp;基準切替:手動/自動

および最大 400 MHz の 10 超低ジッター HSTL/CMOS 出力 PLL2 の詳細

andnbsp;andnbsp;Integer-N モード (1 つの基準クロック入力)

そしてnbsp; andnbsp;andnbsp;入力フォーマット: 差動/シングルエンド/クリスタル1

そしてnbsp;周波数範囲: 9.5 MHz ~ 250 MHz

最大 400 MHz の 12 HSTL/CMOS 出力

PLL3の詳細

andnbsp;andnbsp;Integer-N モード (1 つの基準クロック入力)

そしてnbsp;そしてnbsp;入力フォーマット: 差動/シングルエンド/クリスタル1

そしてnbsp;周波数範囲: 9.5 MHz ~ 250 MHz

そしてnbsp;最大 400 MHz の 12 HSTL/CMOS 出力

PLL3の詳細

andnbsp;andnbsp;Integer-N モード (1 つの基準クロック入力)

そしてnbsp;そしてnbsp;周波数範囲: 9.5 MHz ~ 100 MHz

入力フォーマット: 差動/水晶 (25 MHz ~

および50MHz ATカット水晶振動子)

そしてnbsp; 400 MHz/150 MHz までの 2 つの HSTL/LVDS/CMOS 出力 (差動/CMOS)

そしてnbsp;

アプリケーション

無線機器コントローラのクロッキング

低ジッター/位相ノイズのクロック生成と分配

SONET、10GE、10G FC、およびその他の 10 Gbps プロトコルのクロック生成と変換

SONET、同期イーサネット、OTU2/3/4 を含む 40 Gbps/100 Gbps ネットワーク ラインカード

前方誤り訂正 (G.710)

高性能ワイヤレストランシーバー

ATEおよび高性能計装

ブロードバンドインフラストラクチャ

イーサネット ラインカード、​​スイッチ、ルーター

SATA および PCI-express

そしてnbsp;

説明

AD9531 は、マルチ出力クロック ジェネレータ機能と、SPI でプログラム可能な出力周波数とフォーマットを備えた 3 つのオンチップ フェーズ ロック ループ (PLL) コアを提供します。

PLL1 は 2 つのリファレンス入力と 10 の出力を提供し、ユーザーが選択可能な 4 つのループ構成を含みます。 PLL には、単一の外部コンデンサ (または直列 RC ネットワーク) のみを必要とする完全に統合されたループ フィルタがあります。 PLL1 は最大 400 MHz までの幅広い出力周波数を提供し、内蔵の電圧制御発振器 (VCO) とループ フィルターの代わりに、外部の電圧制御水晶発振器 (VCXO) とループ フィルターで動作できます。

PLL2 は、1 つのリファレンス入力と 12 の出力を提供する整数 N PLL です。 PLL2 は、REF2_x ソースから最大 400 MHz の出力周波数を合成し、出力クロックを入力リファレンスに同期します。

PLL3 は、1 つのリファレンス入力と 2 つの出力を提供します。 PLL3 は、REF3_x ソースから最大 400 MHz の出力周波数を合成し、出力クロックを入力リファレンスに同期します。 AD9531 は 88 ピン LFCSP で提供され、マイナス 40 ℃ ~ +85 ℃の動作温度範囲で仕様化されています。

このデータシートでは、LOR/M4 などの多機能ピンは、ピン名全体、またはピンの 1 つの機能 (たとえば、その機能のみが関連する場合は LOR) で参照されます。また、このデータシートのテキストと図には、ピンではなくチャネルへの参照が含まれている場合もあります。たとえば、REF_A は、REF_AP ピンと REF_AN ピンではなく、REF_A チャネルを指します。同様に、OUT3_1 は、OUT3_1P ピンと OUT3_1N ピンではなく、PLL3 のチャネル 1 を指します。さらに、ピン ペアの省略表記は、各ピンへの明示的な参照を置き換えます (たとえば、REF_Ax は REF_AN ピンと REF_AP ピンを表します)。

そしてnbsp;

情報

カテゴリ
メーカー
アナログ・デバイセズ株式会社
シリーズ
-
包装
トレイ
部品のステータス
廃止
DigiKey プログラム可能
未検証
PLL
はい
入力
CMOS、LVDS、LVPECL、クリスタル
出力
CMOS、HSTL、LVDS
回路数
3
比率 - 入力:出力
2:10、1:12、1:2
差動 - 入力:出力
はい/はい
周波数 - 最大
400MHz
除算器/乗算器
はい/はい
電圧 - 電源
1.71V~3.465V
動作温度
-40℃~85℃
取付タイプ
表面実装
パッケージ・ケース
88-VFQFN 露出パッド、CSP
サプライヤーデバイスパッケージ
88-LFCSP-VQ (12x12)
基本製品番号

そしてnbsp;

描画

AD9531BCPZ 時計発電機 1.6GHz 出力ジッター <1ps 3.3V/5V 供給 SPI制御 LVDS/PECL 出力 5G/ワイヤレス/ネットワークのための産業温度 0
