商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | IR2110PBF high low side driver,600V rated MOSFET driver IC,PDIP package motor control IC |
||

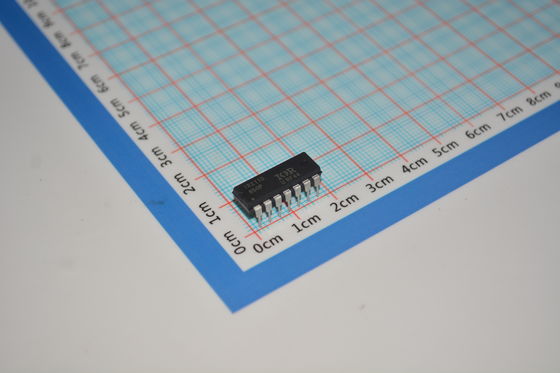

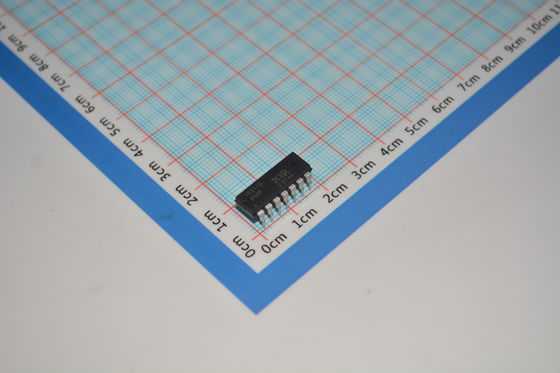

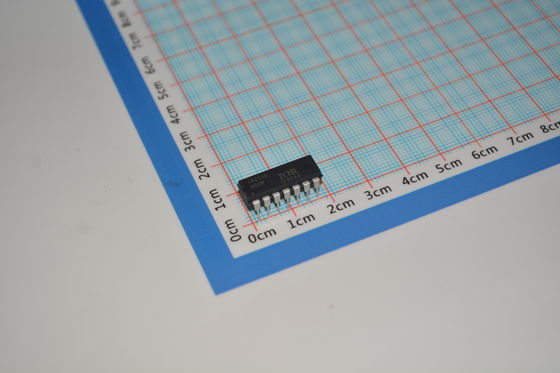

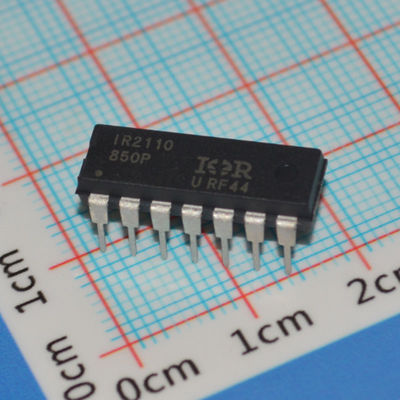

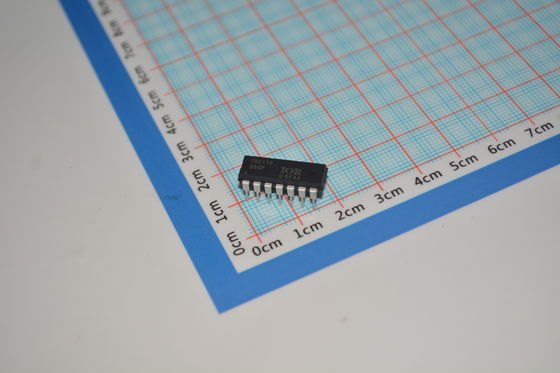

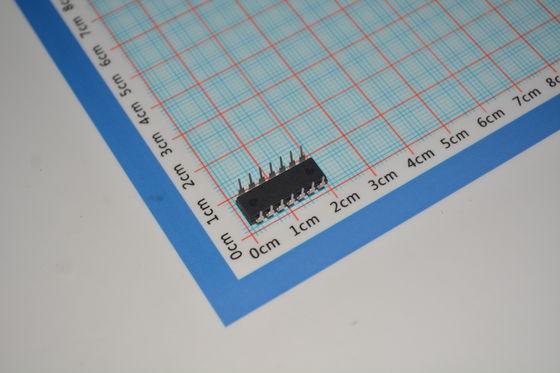

IR2110PBF 高/低サイドドライバ、600V定格、2.5Aピーク出力、10V-20V電源、120nsスイッチング、UVLO保護、コンパクトPDIPパッケージ
andnbsp;
特徴
andbull; ブートストラップ動作用に設計されたフローティングチャネル +500Vまたは+600Vまで完全に動作 負の過渡電圧に耐性 dV/dt耐性
andbull; ゲートドライブ電源範囲は10〜20V
andbull; 両方のチャネルの低電圧ロックアウト
andbull; 3.3Vロジック互換 3.3V〜20Vの独立したロジック電源範囲 ロジックと電源グランドandplusmn;5Vオフセット
andbull; プルダウン付きCMOSシュミットトリガ入力
andbull; サイクルごとのエッジトリガシャットダウンロジック
andbull; 両方のチャネルで一致する伝搬遅延
andbull; 入力と同相の出力
andnbsp;
アプリケーション
モータドライブシステム
ブラシレスDC（BLDC）モータドライブ
産業用サーボモータコントローラ
電動工具モータドライブ回路
電力変換システム
DC-ACインバータ（太陽光/UPSアプリケーション）
高周波スイッチングモード電源（SMPS）
クラスDオーディオパワーアンプ
産業用パワーエレクトロニクス
可変周波数ドライブ回路
溶接機パワーモジュール
誘導加熱装置
新エネルギーアプリケーション
太陽光発電インバータゲートドライブ
EV充電ステーション
風力発電コンバータ
andnbsp;
説明
IR2110/IR2113は、独立したハイサイドおよびローサイドのリファレンス出力チャネルを備えた、高電圧、高速パワーMOSFETおよびIGBTドライバです。独自のHVICおよびラッチイミュニティCMOSテクノロジーにより、堅牢なモノリシック構造が実現します。ロジック入力は、標準CMOSまたはLSTTL出力と互換性があり、3.3Vロジックまで対応します。出力ドライバは、ドライバのクロスコンダクションを最小限に抑えるように設計された高パルス電流バッファ段を備えています。伝搬遅延は、高周波アプリケーションでの使用を簡素化するために一致しています。フローティングチャネルは、ハイサイド構成のNチャネルパワーMOSFETまたはIGBTを駆動するために使用でき、最大500または600ボルトで動作します。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Infineon Technologies
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
新規設計には不向き
|
andnbsp;
|
|
DigiKeyプログラマブル
|
未検証
|
andnbsp;
|
|
駆動構成
|
ハーフブリッジ
|
andnbsp;
|
|
チャネルタイプ
|
独立
|
andnbsp;
|
|
ドライバ数
|
2
|
andnbsp;
|
|
ゲートタイプ
|
IGBT、MOSFET（Nチャネル）
|
andnbsp;
|
|
電圧 - 電源
|
3.3V〜20V
|
andnbsp;
|
|
ロジック電圧 - VIL、VIH
|
6V、9.5V
|
andnbsp;
|
|
電流 - ピーク出力（ソース、シンク）
|
2A、2A
|
andnbsp;
|
|
入力タイプ
|
非反転
|
andnbsp;
|
|
ハイサイド電圧 - 最大（ブートストラップ）
|
500 V
|
andnbsp;
|
|
立ち上がり/立ち下がり時間（標準）
|
25ns、17ns
|
andnbsp;
|
|
動作温度
|
-40℃〜150℃（TJ）
|
andnbsp;
|
|
取り付けタイプ
|
スルーホール
|
andnbsp;
|
|
パッケージ/ケース
|
14-DIP（0.300インチ、7.62mm）
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
14-DIP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
