商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | 85°C温度スイッチ SOT-23パッケージ,精密温度スイッチ 超低功率,携帯機器の温度スイッチ |
||

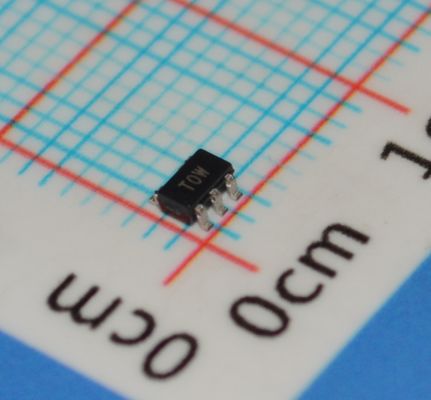

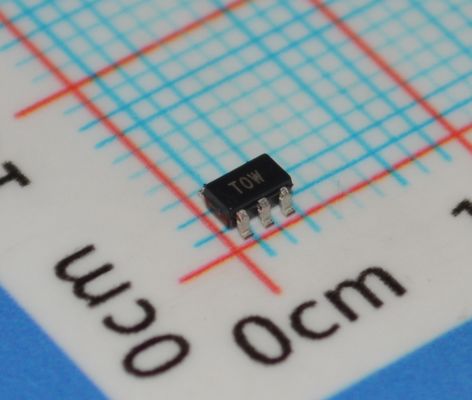

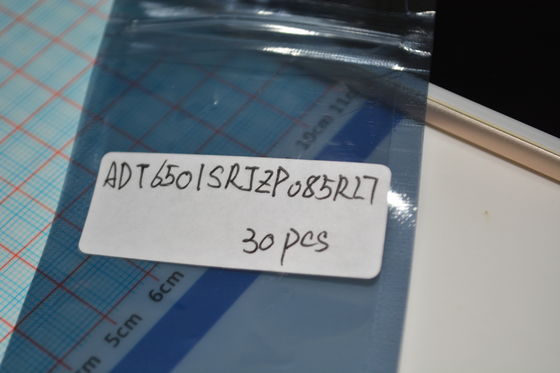

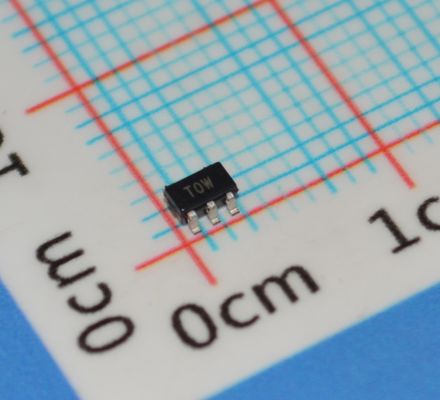

ADT6501SRJZP085RL7 精度85℃温度スイッチ ±0.5℃精度 2.7V-5.5V電源 6μA超低消費電力 オープンドレイン出力 SOT-23パッケージ IoT/ポータブルデバイス用
andnbsp;
特徴
±0.5℃（標準）のしきい値精度
工場設定のトリップポイント
andnbsp; -45℃～+15℃（10℃刻み）
andnbsp; +35℃～+115℃（10℃刻み）
外部コンポーネント不要
最大温度125℃
オープンドレイン出力（ADT6501/ADT6503）
プッシュプル出力（ADT6502/ADT6504）
ピン選択可能なヒステリシス2℃と10℃
供給電流30μA（標準）
省スペース、5ピンSOT-23パッケージ
andnbsp;
アプリケーション
医療機器
自動車
携帯電話
ハードディスクドライブ
パーソナルコンピュータ
電子試験装置
家電製品
プロセス制御
andnbsp;
説明
ADT6501/ADT6502/ADT6503/ADT6504は、5ピンSOT-23パッケージで提供されるトリップポイント温度スイッチです。各部品には、局所的な温度検出用の内部バンドギャップ温度センサーが含まれています。温度がトリップポイント設定を超えると、ロジック出力がアクティブになります。ADT6501/ADT6503のロジック出力はアクティブローでオープンドレインです。ADT6502/ADT6504のロジック出力はアクティブハイでプッシュプルです。温度は0.125℃（11ビット）の分解能でデジタル化されます。工場出荷時のトリップポイント設定は、コールドしきい値モデルでは-45℃から+15℃まで、ホットしきい値モデルでは+35℃から+115℃まで、10℃間隔です。
これらのデバイスは外部コンポーネントを必要とせず、通常30μAの供給電流を消費します。ヒステリシスは、2℃と10℃でピン選択可能です。温度スイッチは、2.7V～5.5Vの電源範囲で動作するように指定されています。
ADT6501およびADT6502は、+35℃から+115℃の温度の監視にのみ使用されます。したがって、温度が選択されたトリップポイント温度よりも高くなると、ロジック出力ピンがアクティブになります。
ADT6503およびADT6504は、-45℃から+15℃の温度の監視にのみ使用されます。したがって、温度が選択されたトリップポイント温度よりも低くなると、ロジック出力ピンがアクティブになります。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Analog Devices Inc.
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
andnbsp;
andnbsp;
andnbsp;
|
|
ステータス
|
アクティブ
|
andnbsp;
|
|
トリップ温度しきい値
|
ホット
|
andnbsp;
|
|
スイッチング温度
|
85℃
|
andnbsp;
|
|
精度
|
±6℃
|
andnbsp;
|
|
電流 - 出力（最大）
|
20mA
|
andnbsp;
|
|
出力タイプ
|
オープンドレイン
|
andnbsp;
|
|
出力
|
アクティブロー
|
andnbsp;
|
|
出力機能
|
/OverTemp
|
andnbsp;
|
|
選択可能なヒステリシス
|
はい
|
andnbsp;
|
|
特徴
|
-
|
andnbsp;
|
|
電圧 - 電源
|
2.7 V～5.5 V
|
andnbsp;
|
|
電流 - 電源
|
30μA
|
andnbsp;
|
|
動作温度
|
-55℃～125℃
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
SC-74A、SOT-753
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
SOT-23-5
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
