商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | PGA付き24ビットシグマデルタADC,低騒音精密感知ADC,5V/3V 動作 高精度ADC |
||

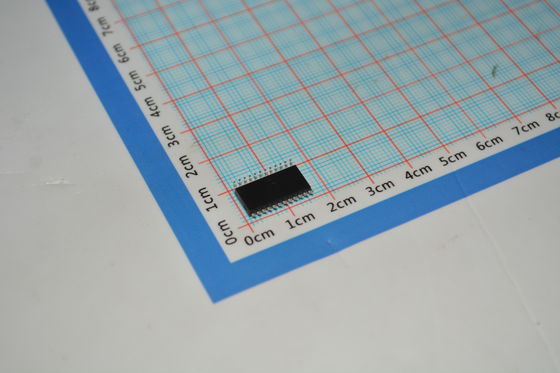

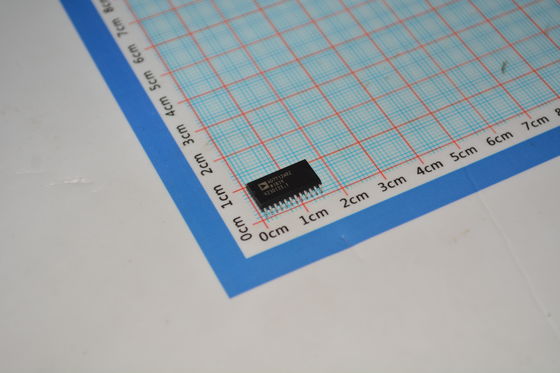

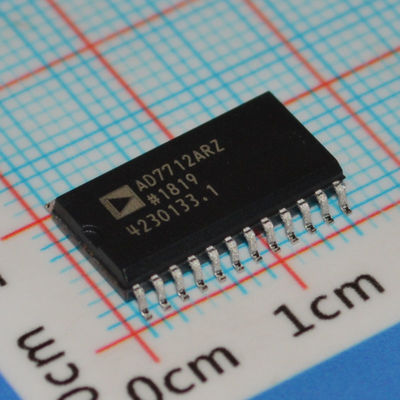

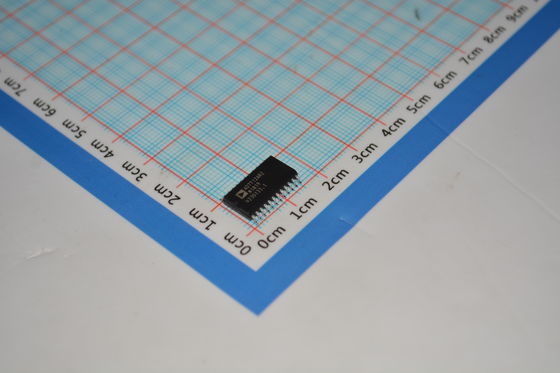

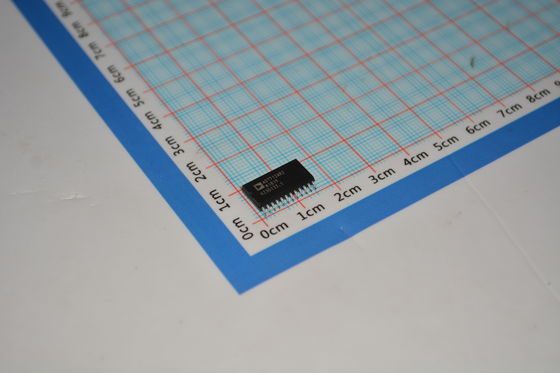

AD7712ARZ 24ビットΣ-Δ ADC、低ノイズオンチップPGA、5V/3V動作、高精度、柔軟なフィルタリング、低消費電力、精密センシング向け
andnbsp;
特徴
電荷平衡ADC
24ビット、欠落コードなし
0.0015%の非線形性
高レベルおよび低レベルアナログ入力チャネル
両方の入力に対するプログラマブルゲイン
andnbsp; 1～128のゲイン
andnbsp; 低レベルチャネル用差動入力
プログラマブルフィルタカットオフを備えたローパスフィルタ
キャリブレーション係数の読み書き機能
双方向マイクロコントローラシリアルインターフェース
内部/外部リファレンスオプション
単一またはデュアル電源動作
低消費電力（標準25 mW）およびパワーダウンモード
andnbsp; （標準100 W）
andnbsp;
アプリケーション
プロセス制御
スマートトランスミッタ
ポータブル産業用機器
andnbsp;
説明
AD7712は、低周波測定アプリケーション向けの完全なアナログフロントエンドです。このデバイスは2つのアナログ入力チャネルを備え、トランスデューサからの低レベル信号または高レベル（andplusmn;4 VREF）信号を受け入れ、シリアルデジタルワードを出力します。シグマデルタ変換技術を採用し、最大24ビットの欠落コードなしの性能を実現します。低レベル入力信号は、アナログ変調器を中心に構築された独自のプログラマブルゲインフロントエンドに適用されます。高レベルアナログ入力は、同じ変調器に適用される前に減衰されます。変調器の出力は、オンチップデジタルフィルタによって処理されます。このデジタルフィルタの最初のノッチは、オンチップ制御レジスタを介してプログラム可能であり、フィルタカットオフとセトリング時間の調整が可能です。
通常、チャネルの1つはメインチャネルとして使用され、2番目のチャネルは2番目の電圧を定期的に測定するための補助入力として使用されます。この部品は、低レベルアナログ入力の入力信号がandndash;30 mVより正であれば、単一電源（VSSピンをAGNDに接続することによって）で動作させることができます。VSSピンを負にすることで、この部品は、この低レベル入力でandndash;VREFまでの信号を変換できます。この低レベル入力は、リファレンス入力と同様に、差動入力機能を備えています。
AD7712は、スマートなマイクロコントローラベースのシステムでの使用に最適です。入力チャネルの選択、ゲイン設定、および信号極性は、双方向シリアルポートを使用してソフトウェアで設定できます。AD7712には、自己校正、システム校正、およびバックグラウンド校正オプションも含まれており、ユーザーはオンチップ校正レジスタの読み書きを行うことができます。
CMOS構造により低消費電力が保証され、ハードウェアプログラマブルパワーダウンモードにより、スタンバイ消費電力がわずか100 andmicro;W（標準）に削減されます。この部品は、24ピン、0.3インチ幅のプラスチックおよび密閉型デュアルインラインパッケージ（DIP）と、24ピン小型アウトライン（SOIC）パッケージで利用できます。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Analog Devices Inc.
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
ビット数
|
24
|
andnbsp;
|
|
サンプリングレート（毎秒）
|
1k
|
andnbsp;
|
|
入力数
|
1
|
andnbsp;
|
|
入力タイプ
|
差動、シングルエンド
|
andnbsp;
|
|
データインターフェース
|
SPI
|
andnbsp;
|
|
構成
|
MUX-PGA-ADC
|
andnbsp;
|
|
比率 - S/H:ADC
|
-
|
andnbsp;
|
|
A/Dコンバータの数
|
1
|
andnbsp;
|
|
アーキテクチャ
|
シグマデルタ
|
andnbsp;
|
|
リファレンスタイプ
|
外部、内部
|
andnbsp;
|
|
電圧 - アナログ電源
|
5V ~ 10V
|
andnbsp;
|
|
電圧 - デジタル電源
|
5V
|
andnbsp;
|
|
特徴
|
PGA
|
andnbsp;
|
|
動作温度
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
パッケージ/ケース
|
24-SOIC (0.295", 7.50mm 幅)
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
24-SOIC
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
andnbsp;
