商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | バック・ブーストIC 2-16V 入力,調節可能な出力IC,QFN 固定電圧調節器 |
||

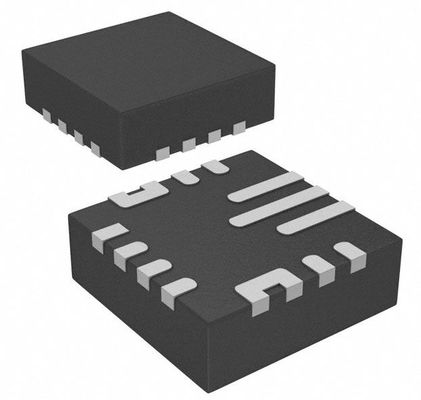

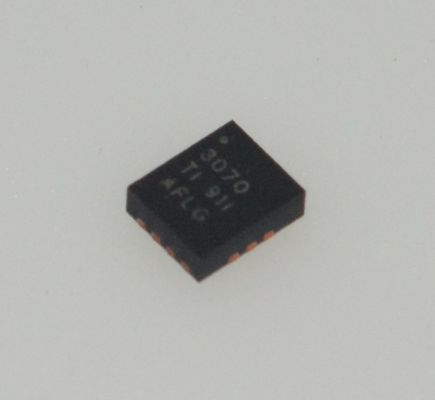

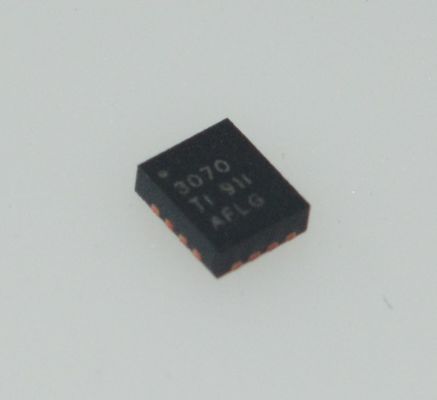

TPS63070RNMR バックブースト 96% Eff 2-16V イン 5A ピーク調整可能 25μA IQ 2.5x3mm QFN 固定 5V/3.3V 省電モード
特徴
• 入力電圧範囲:2.0Vから16V
•出力電圧範囲:2.5Vから9V
• 95%まで効率性
•PWMモードでの精度+/-1%
■PFMモードでの精度+3%/-1%
• 2AOutputCurrent inBuckMode バックモードでの出力
2A出力Boostモードの電流 (VIN=4V;Vout=5V)
• 精密なENABLEインプットにより,ユーザが定義した電圧下出路を正確にシーケンシングできます
• ステップダウンとブーストモードの間の自動移行
• 典型的な装置 静電電流:50μA
固定および調整可能な出力電圧オプション
•出力 放出 オプション
• 低出力での効率向上のための省エネモード
•2.4MHzで強制固定周波数操作と同期オプション
• パワーグッド出力
● VSELは,単純に出力電圧の変化を可能にします.
負荷 切断 シャットダウン中に
• 過熱防止
• 入力/出力 超電圧保護
•QFNパッケージで入手可能
申請
• 二重リチオンアプリケーション
■産業用計測装置
•DSCとカメラ
• ノートブック パソコン
• 超モバイルPCとモバイルインターネットデバイス
• 個人用医療用製品
記述
TPS6307xは高効率で低静電のブックブーストコンバーターで,入力電圧が出力電圧よりも高いか低いアプリケーションに適しています.出力電流は 2Aインブーストモードとバックモードでバック・ブーストコンバータは 定周波パルス幅調節 (PWM) コントローラーをベースに シンクロン直線を用いて 最大の効率を上げます変換機は,大きな負荷電流範囲で高効率を維持するためにPowerSaveModeに入ります.変換器は電池の消費を最小限にするために無効にすることができます. シャットダウン時,電荷は電池から切り離されます. このデバイスは2.5mmx3mmQFNパッケージで利用できます.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープandロール (TR)
切断テープ (CT)
Digi-Reel®
|
|
|
部品のステータス
|
アクティブ
|
|
|
機能
|
ステップアップ/ステップダウン
|
|
|
出力構成
|
ポジティブ
|
|
|
トポロジー
|
|
|
|
出力型
|
|
|
|
出力数
|
1
|
|
|
電圧 - 入力 (分)
|
2V
|
|
|
電圧 - 入力 (最大)
|
16V
|
|
|
電圧 - 出力 (分/固定)
|
|
|
|
電圧 - 出力 (最大)
|
9V
|
|
|
電流 - 出力
|
|
|
|
周波数 - 切り替える
|
2.4MHz
|
|
|
シンクロン直す器
|
そうだ
|
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
|
|
|
供給者のデバイスパッケージ
|
15-VQFN-HR (3x2.5)
|
|
|
基本製品番号
|
図面
