商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 精密JFET-インプット・オプ・アンプ EMI硬化,10MHz帯域幅 自動車級クワッドオプアンプ,低ノイズ オプ・アンプ ±2V~±20V |
||

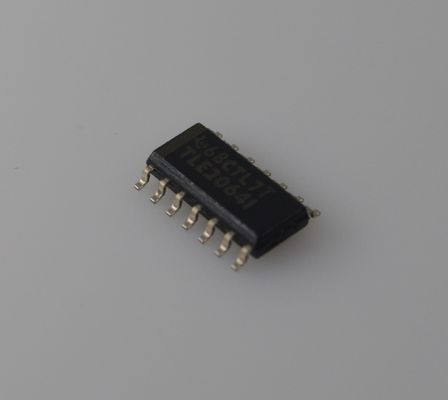

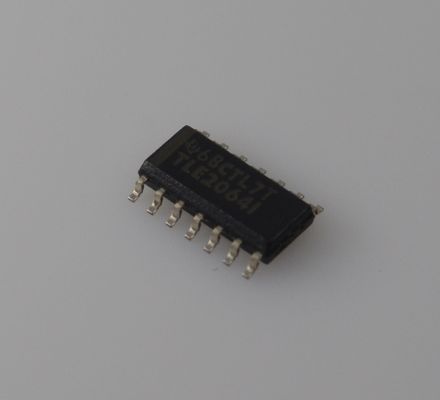

TLE2064IDR 高精度クワッド JFET 入力オペアンプ、10MHz 帯域幅、45V/μs スルーレート、低ノイズ (16nV/√Hz)、±2V ～ ±20V 電源、EMI 強化、自動車グレード、高速信号調整用
特徴
• TL06x および TL03x オペアンプの 2 倍の帯域幅 (2MHz)
• 低供給電流: 290μA/Ch (標準)
• DC 性能を向上させるためのオンチップオフセット電圧トリミング
• 100Ω 負荷で指定された高出力ドライブ
• 前世代の低電力 BiFET よりも低いノイズフロア
アプリケーション
• フルオーソリティデジタルエンジン制御
• 飛行制御ユニット
• アナログ入力モジュール
説明
TLE206x シリーズの低電力 JFET 入力オペアンプは、消費電力を大幅に増やすことなく、前世代の TL06x および TL03x BiFET ファミリの帯域幅を 2 倍にします。Texas Instruments の Excalibur プロセスは、TL06x および TL03x よりも低いノイズフロアも実現します。オフセット電圧のオンチップツェナー調整により、DC 結合アプリケーション向けの精度グレードが得られます。TL206x デバイスは、他の Texas Instruments BiFET とピン互換性があり、TL06x および TL03x 回路の帯域幅を 2 倍にしたり、TL05x、TL07x、および TL08x 回路の消費電力を約 90% 削減したりするために使用できます。
BiFET オペアンプは、バイポーラアンプに関連する出力ドライブを犠牲にすることなく、JFET 入力トランジスタの本質的に高い入力インピーダンスを提供します。これらのデバイス機能は、高インピーダンスセンサーまたは低レベル AC 信号とのインターフェース用に設計されています。また、これらのデバイスは、同等の消費電力を持つバイポーラまたは CMOS デバイスよりも優れた AC 応答を本質的に備えています。TLE206x ファミリは、±5V という低電圧で 100Ω 負荷を駆動できる高出力ドライブ回路を備えています。これにより、モデムや優れた AC 特性、低電力、高出力ドライブを必要とするその他のアプリケーションでトランス負荷を駆動するのに最適です。
BiFET オペアンプは、デュアル電源で使用するように設計されているため、単一電源で動作する場合は、コモンモード入力電圧制限と出力スイングに注意する必要があります。入力信号の DC バイアスが必要であり、負荷はミッドサプライの仮想グラウンドノードに終端する必要があります。Texas Instruments TLE2426 統合仮想グラウンドジェネレーターは、単一電源から BiFET アンプを動作させる場合に役立ちます。
TLE206x は、±15V および ±5V で完全に仕様が定められています。低電圧または単一電源システムでの動作には、Texas Instruments LinCMOS ファミリのオペアンプ (TLC- および TLV- プレフィックス) をお勧めします。BiFET から CMOS アンプに移行する場合は、スルーレートと帯域幅の要件、および出力負荷に特に注意を払う必要があります。Texas Instruments TLV2432 および TLV2442 CMOS オペアンプは、検討するのに最適な選択肢です。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ & リール (TR)
カットテープ (CT)
Digi-Reelandreg;
|
|
|
部品ステータス
|
アクティブ
|
|
|
アンプタイプ
|
|
|
|
回路数
|
4
|
|
|
出力タイプ
|
-
|
|
|
スルーレート
|
3.4V/μs
|
|
|
ゲイン帯域幅積
|
2 MHz
|
|
|
電流 - 入力バイアス
|
4 pA
|
|
|
電圧 - 入力オフセット
|
900 μV
|
|
|
電流 - 供給
|
1.25mA (x4 チャネル)
|
|
|
電流 - 出力/チャネル
|
80 mA
|
|
|
電圧 - 供給スパン (最小)
|
7 V
|
|
|
電圧 - 供給スパン (最大)
|
36 V
|
|
|
動作温度
|
-40°C ～ 85°C (TA)
|
|
|
実装タイプ
|
表面実装
|
|
|
パッケージ/ケース
|

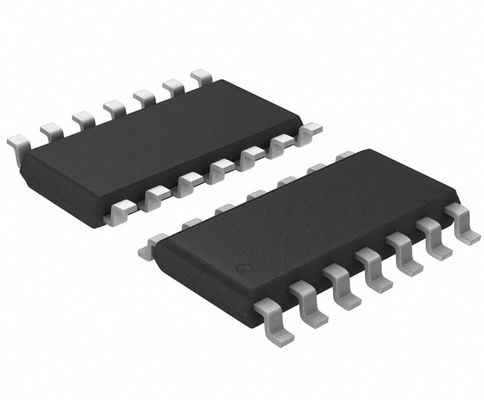

14-SOIC (0.154"、3.90mm 幅)
|
|
|
サプライヤデバイスパッケージ
|
14-SOIC
|
|
|
基本製品番号
|
図面
