AK5703EN 24ビット 192kHz ステレオ ADC 低ノイズ 高SNR (114dB) マイクプレアンプ デジタル AGC I2S インターフェース & プロオーディオ & IoT のための低電力

AK5703EN 24ビット 192kHz ステレオ ADC、低ノイズ、高SNR (114dB) マイクプリアンプ、デジタルAGC、I2Sインターフェース、およびPro Audio & IoT向け低消費電力

特徴

1. 録音機能

  - 4チャンネルADC

  - フルディファレンシャルまたはシングルエンド入力

  - マイクアンプ (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - 入力電圧: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - ADC性能:

    S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, シングルエンド入力

    S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, フルディファレンシャル入力

  - DCオフセットキャンセル用デジタルHPF (fc=3.4Hz@fs=44.1kHz)

  - マイク感度補正 (+3dB  3dB, 0.75dBステップ)

  - デジタルALC (自動レベル制御)

  - 入力デジタルボリューム (+36dB  52.5dB, 0.375dBステップ, ミュート)

  - プログラム可能な出力データ遅延

  遅延時間: 0～64/64fs (1/64fsステップ)

2. サンプリング周波数:

  - PLLスレーブモード (BICKピン): 8kHz  48kHz

  - PLLスレーブモード (MCKIピン): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - PLLマスターモード: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - EXTマスター/スレーブモード: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. PLL入力クロック:

  - MCKIピン: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - BICKピン: 32fs/64fs

4. マスター/スレーブモード

5. オーディオインターフェースフォーマット: MSBファースト、2の補数 - 24/16ビット MSBジャスティファイ、24/16ビット I2S、TDMモード

6. P I/F: 3線シリアル制御またはI2Cバス (Ver 1.0、400kHzモード)

7. 電源:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 または (DVDD-0.2) ~ 3.6V

8. 消費電流: 9.0mA (EXTスレーブモード)

9. Ta = 30  85C

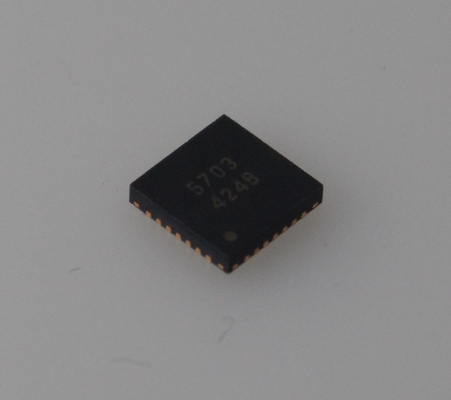

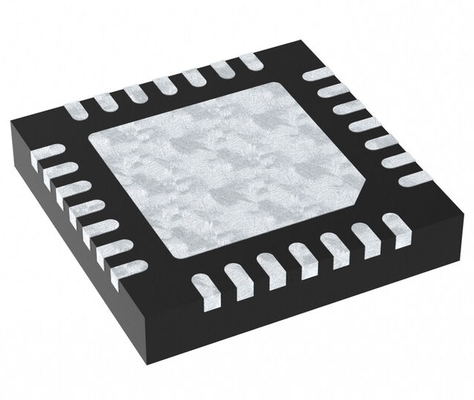

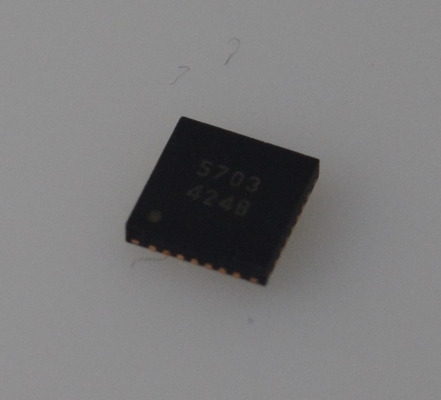

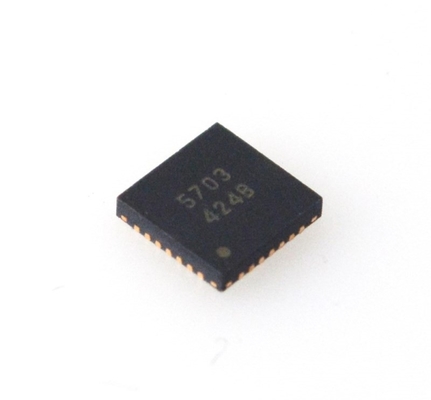

10. パッケージ: 28ピン QFN (4mm x 4mm, 0.4mmピッチ)

説明

AK5703は、プログラム可能なマイクアンプとALC (自動レベル制御)回路を備えた4チャンネル24ビットA/Dコンバータです。コンシューマ向けマイクアレイアプリケーション向けに設計されています。内蔵PLLは、幅広いクロックから動作し、高い設計柔軟性を実現します。外部マイクをバイアスするためのマイク電源出力が含まれています。マイクゲイン設定を+30dBにすると、83dBの広いダイナミックレンジが得られます。AK5703は、省スペースの28ピンQFNパッケージに収められています。

アプリケーション

プロフェッショナルオーディオ機器

録音デバイス (ポータブルレコーダー、デジタルオーディオレコーダー)

マイクアレイ (会議システム、音声認識デバイス)

ミキサー & オーディオインターフェース (USB/ケースオーディオ機器

consumerオーディオ製品

ハイエンドヘッドホン/USBマイク (ゲーム、ライブストリーミング、コンテンツ作成)

スマートスピーカー (高忠実度音声キャプチャ)

ポータブル音楽プレーヤー (ハイレゾオーディオサポート)

音声インタラクション & loTデバイス

スマートホームシステム (音声アシスタント、スマートハブ)

車載音声システム (ノイズリダクション、遠距離ピックアップ)

ワイヤレスマイク (カラオケマイク、ストリーミングマイク)

放送 & 会議システム

会議用マイク (全方向性/指向性ピックアップ)

放送グレードの録音 (ポッドキャスティング、ラジオ)
