商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| ハイライト: | 8チャンネル SPIインターフェース SAR ADC,16ビット SPIインターフェース SAR ADC,ADS8638SRGET SPIインターフェース SAR ADC |
||

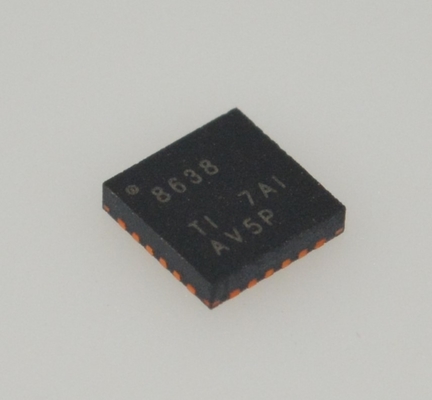

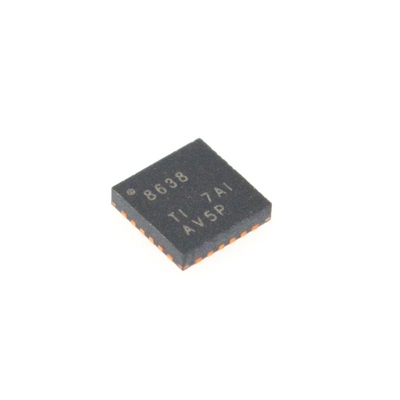

ADS8638SRGET 16ビット 500kSPS 8チャンネル SAR ADC、低ノイズ、高精度SPIインターフェース、広い電源範囲、産業用アプリケーション向け堅牢な性能
特徴
選択可能な入力範囲:
±10V、±5V、+2.5V、0V～10V、または0V～5V
外部リファレンス使用で最大±12V
潜伏期間なしで最大1MSPSの変換
優れた性能:
12ビット、欠落コードなし
INL: +O.9LSB
SNR:71.8dB
高度な統合:
4または8チャンネル入力MUX
温度センサー
内部電圧リファレンス
各チャンネルのアラームしきい値
低消費電力:
1MSPSで14.45mW
0.1MSPSで5.85mW
柔軟なパワーダウンモード
SPi互換シリアルインターフェース
拡張温度範囲:
-40℃～+125℃
小型フットプリント: 4mm x 4mm QFNパッケージ
説明
ADS8634およびADS8638(ADS8634/8)は、最大+10Vの入力を1MSPSで測定できる12ビットアナログ-デジタルコンバータ(ADC)です。逐次比較レジスタ(SAR)コアを使用し、これらのADCは変換に潜伏期間のないサンプルアンドホールドフロントエンドを提供します。ADS8634には、最大4つの入力を測定するための入力マルチプレクサ(mux)が含まれています。ADS8638は最大8つの入力を測定できます。
入力マルチプレクサに加えて、ADS8634/8は、内部温度センサー、電圧リファレンス、および各入力のアラームしきい値を設定するためのデジタルコンパレータを備えています。したがって、必要な外部コンポーネントは最小限です。ASPl互換インターフェースにより、シンプルで通信と制御が可能です。デジタル電源は、5Vから1.8Vまで動作し、幅広いプロセッサやコントローラに直接接続できます。
要求の厳しい産業用測定アプリケーションに最適で、ADS8634/8は、-40*C～+125℃の拡張産業用温度範囲で完全に仕様が定められており、小型フォームファクタQFN-24パッケージで利用できます。
アプリケーション
• 産業用プロセス制御(PLC)
• データ収集システム
• 高速、閉ループシステム
• デジタル電源
情報
|
カテゴリ
|
|
|
|
メーカー
|
Texas Instruments
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ&リール(TR)
カットテープ(CT)
Digi-Reel®
|
|
|
部品ステータス
|
アクティブ
|
|
|
ビット数
|
12
|
|
|
サンプリングレート(毎秒)
|
1M
|
|
|
入力数
|
8
|
|
|
入力タイプ
|
シングルエンド
|
|
|
データインターフェース
|
SPI
|
|
|
構成
|
MUX-S/H-ADC
|
|
|
比率 - S/H:ADC
|
1:1
|
|
|
A/Dコンバータの数
|
1
|
|
|
アーキテクチャ
|
SAR
|
|
|
リファレンスタイプ
|
外部、内部
|
|
|
電圧 - 電源、アナログ
|
2.7V～5.25V
|
|
|
電圧 - 電源、デジタル
|
1.65V～5.25V
|
|
|
特徴
|
温度センサー
|
|
|
動作温度
|
-40℃～125℃
|
|
|

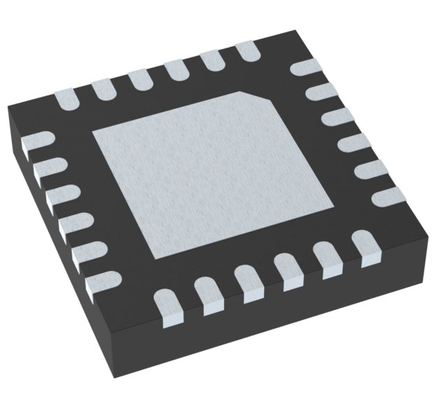

パッケージ/ケース
|
24-VFQFN露出パッド
|
|
|
サプライヤデバイスパッケージ
|
24-VQFN (4x4)
|
|
|
取り付けタイプ
|
表面実装
|
|
|
基本製品番号
|
図面
