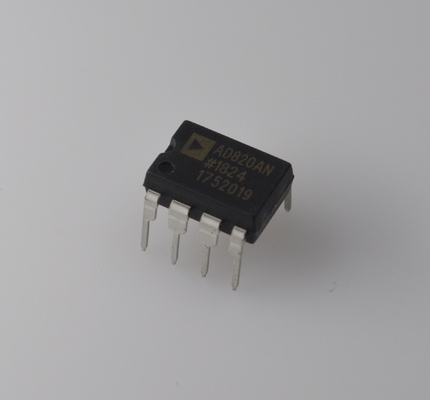

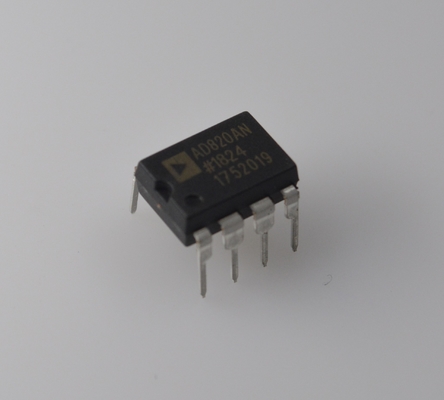

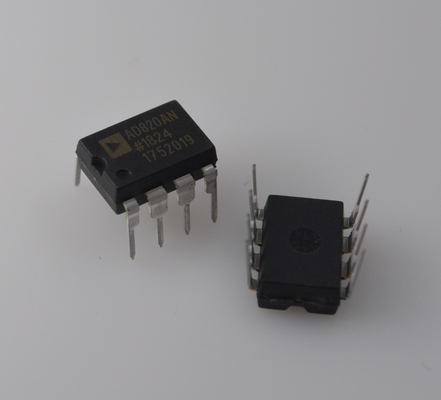

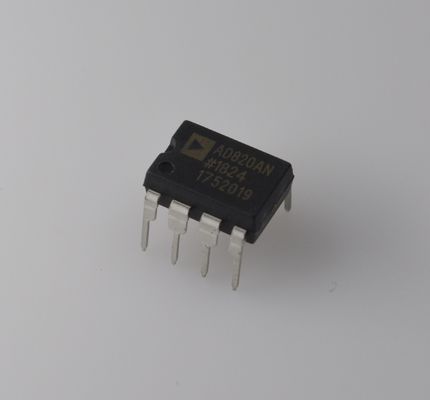

AD820ANZ 精度 5MHz オプアンプ シングル/ダブル供給 (±18V) 低電源 1.3mA 鉄道対鉄道出力 広範囲温度 -40°C~+125°C 工業および自動車用

AD820ANZ 高精度 5MHz オペアンプ シングル/デュアル電源（±18V）低消費電力 1.3mA レールトゥレール出力 広温度範囲 -40℃～+125℃ 産業および自動車向け

特徴

真のシングル電源動作

  出力はレールトゥレール

  入力電圧範囲はグランド以下まで拡張

  5 V ～ 30 V のシングル電源対応

  ±2.5 V ～ ±15 V のデュアル電源対応

優れた負荷駆動能力

  最大 350 pF の容量性負荷駆動

  最小出力電流 15 mA

低消費電力での優れた AC 性能

  最大静止電流 800 μA

  ユニティゲイン帯域幅: 1.8 MHz

  スルーレート 3 V/μs

優れた DC 性能

  最大入力オフセット電圧 800 μV

  2 μV/℃ の代表的なオフセット電圧ドリフト

  最大入力バイアス電流 25 pA

低ノイズ: 13 nV/√Hz @ 10 kHz

アプリケーション

バッテリー駆動の高精度計測器

フォトダイオードプリアンプ

アクティブフィルタ

12 ビット～14 ビットデータ収集システム

医療用計測器

低電力リファレンスおよびレギュレータ

説明

AD820 は、高精度、低消費電力の FET 入力オペアンプで、5 V ～ 36 V のシングル電源、または ±2.5 V ～ ±18 V のデュアル電源で動作できます。真のシングル電源対応で、入力電圧範囲は負のレール以下まで拡張されており、シングル電源モードでグランド以下の入力信号に対応できます。出力電圧スイングは各レールの 10 mV 以内まで拡張され、最大出力ダイナミックレンジを提供します。最大 800 μV のオフセット電圧、2 μV/℃ のオフセット電圧ドリフト、25 pA 以下の代表的な入力バイアス電流、および低入力電圧ノイズにより、最大 1 GΩ のソースインピーダンスで DC 精度を実現します。1.8 MHz のユニティゲイン帯域幅、10 kHz での -93 dB THD、および 3 V/μs のスルーレートは、800 μA の低供給電流で提供されます。AD820 は、最大 350 pF の直接容量性負荷を駆動し、15 mA の最小出力電流を提供します。これにより、アンプは幅広い負荷条件に対応できます。この AC および DC 性能の組み合わせに加えて、優れた負荷駆動能力により、シングル電源ユーザーにとって非常に汎用性の高いアンプとなります。

AD820 は、2 つの性能グレードで利用できます。A グレードと B グレードは、-40℃ ～ +85℃ の産業用温度範囲で定格されています。AD820 は、プラスチック DIP (PDIP)、表面実装 (SOIC)、および (MSOP) の 3 つの 8 ピンパッケージオプションで提供されています。
