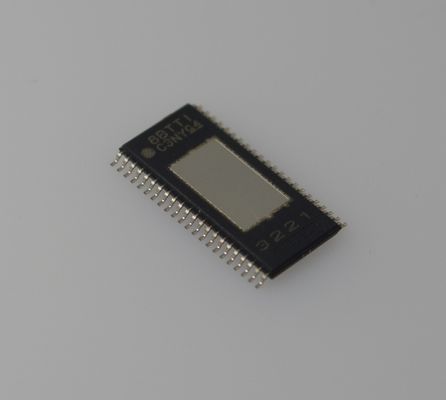

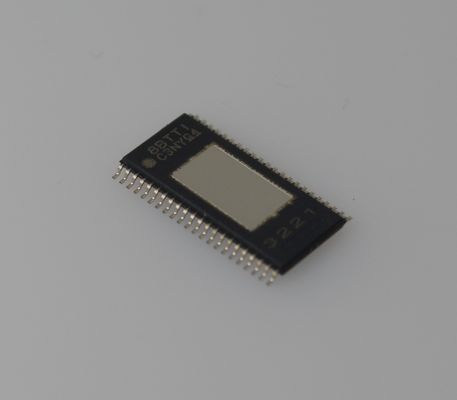

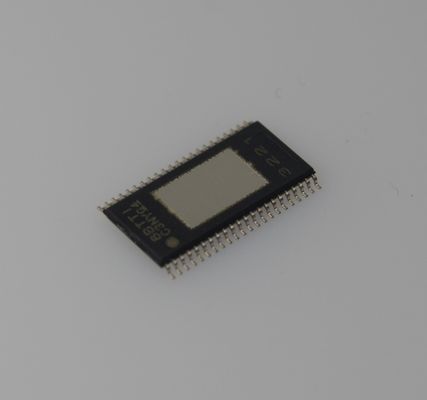

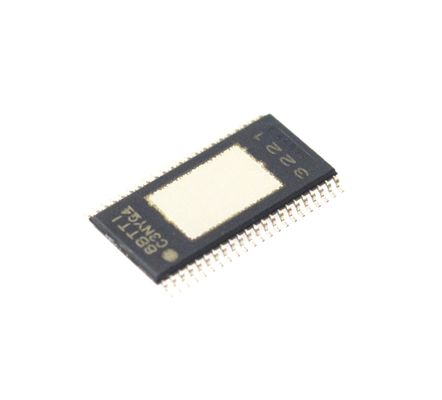

TPA3221DDVR 100WステレオClass-Dアンプ 92%効率 4.5-26V電源 高度な保護 低THD+N and EMI I2C制御 高音質オーディオシステム向け

TPA3221DDVR 100WステレオClass-Dアンプ 92%効率 4.5-26V電源 高度な保護 低THD+N & EMI I2C制御 高音質オーディオシステム向け

特徴

• 7V～30Vの広い電源電圧動作

• ステレオ（2 x BTL）およびモノラル（1 x PBTL）動作

• 10% THD+Nでの出力電力

– BTL構成で4Ω負荷に105Wステレオ

– BTL構成で3Ω負荷に112Wステレオ

– PBTL構成で2Ω負荷に208Wモノラル

• 1% THD+Nでの出力電力

– BTL構成で4Ω負荷に88Wステレオ

– BTL構成で3Ω負荷に100Wステレオ

– PBTL構成で2Ω負荷に170Wモノラル

• 5Vゲートドライブまたはオプションの単一電源動作用の内蔵LDO

• 閉ループフィードバック設計

– HDソースからの高周波コンテンツに対応する最大100kHzの信号帯域幅

– 4Ω負荷で1W時に0.02% THD+N

– 60dB PSRR（BTL、無入力信号）

– <75μV出力ノイズ（A特性）

– >108dB SNR（A特性）

– ADまたはHEAD変調方式

• 低消費電力動作モード

– スタンバイモード：ミュートおよび<1mAシャットダウン

– 低アイドル電流HEAD変調方式

– シングルチャネルBTL動作

• プリアンプ設計を簡素化するための複数の入力オプション

– 差動またはシングルエンドアナログ入力

– 選択可能なゲイン：18dB、24dB、30dB、34dB

• 統合された保護機能：低電圧、サイクルごとの電流制限、短絡、クリッピング検出、過熱警告およびシャットダウン、DCスピーカー保護

• 90%効率のClass-D動作（4Ω）

• パッケージ底面に配置されたサーマルパッド

• 電圧および電力レベルオプションを備えたピン互換デバイスファミリー

アプリケーション

• BluetoothおよびWi-Fi™スピーカー

• サウンドバー

• サブウーファー

• ブックシェルフステレオシステム

• プロフェッショナルおよび公共アドレス（PA）スピーカー

説明

TPA3221は、フルパワー、アイドル、スタンバイで効率的な動作を可能にする高出力Class-Dアンプです。このデバイスは、最大100kHzの帯域幅を持つ閉ループフィードバックを備えており、オーディオ帯域全体で低歪みを実現し、優れた音質を提供します。このデバイスは、ADまたは低アイドル電流HEAD（高効率ADモード）変調のいずれかで動作し、最大2 x 105W（4Ω負荷）または1 x 208W（2Ω負荷）を駆動できます。

TPA3221は、最大2VRMSをサポートし、18dB、24dB、30dB、34dBの4つの選択可能なゲインを備えたシングルエンドまたは差動アナログ入力インターフェースを備えています。TPA3221はまた、90%を超える効率、低アイドル電力（<0.25W）、および超低スタンバイ電力（<0.1W）を実現しています。これは、70mΩ MOSFET、最適化されたゲートドライブ方式、および低消費電力動作モードの使用によって可能になります。TPA3221には、単一電源システムへの容易な統合のための内蔵LDOが含まれています。設計をさらに簡素化するために、このデバイスは、低電圧、サイクルごとの電流制限、短絡、クリッピング検出、過熱警告およびシャットダウン、DCスピーカー保護などの重要な保護機能を統合しています。
